Modulsystem ZPAS

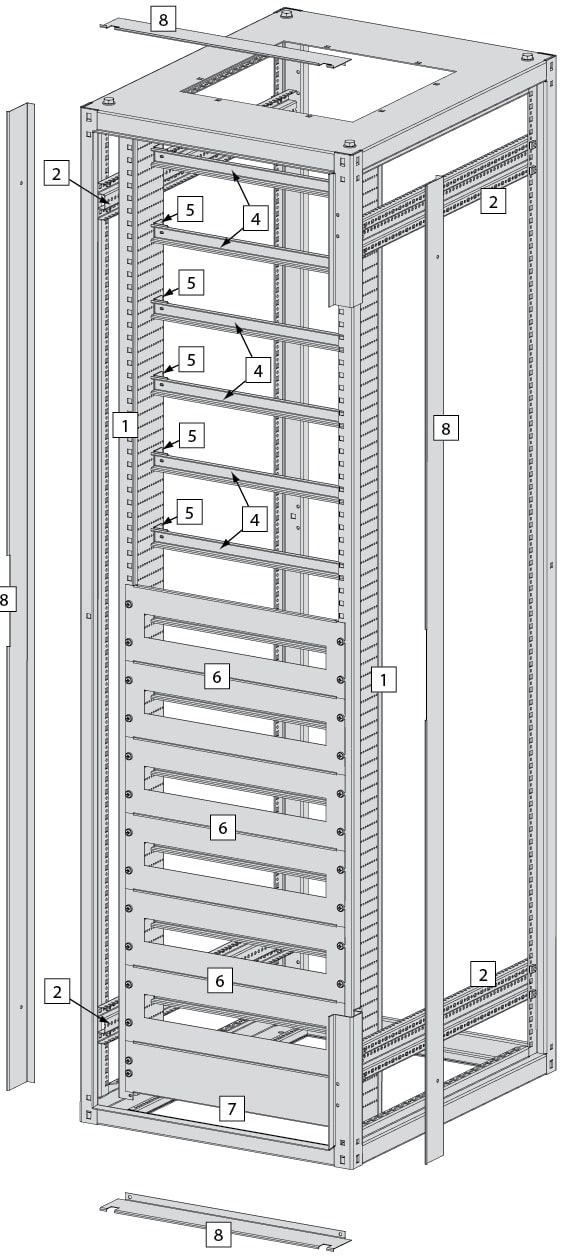

Das Modulsystem ZPAS dient zum Entwerfen von Schaltanlagen in den SZE2 Schränken. Die Modulapparatur wird auf einer speziell an sie angepassten Konstruktion installiert.
Grundelemente:
- Profilschienen II
- Montageschiene UNI
- Montageset
- DIN-Schiene 35 mm
- Befestigungswinkel
- Modulpanels 150
- Modulblindplatten 150, 100, 50
- Vertikale und horizontale Sichtblenden
Schaltanlagen dieser Ausführung in IP 30 – Schutzart für den Schutz gegen Berührung spannungsführender Teile.
Geschlossene Schränke SZE2 in IP 54.
Jede Schaltanlage in einem SZE2 Schrank wird in die für diesen Zweck konzipierten Module der Feldhöhe (MFH) geteilt. Ein Modul der Feldhöhe hat eine Höhe von 1 MFH = 150 mm.
Die Schaltanlagen mit einem Schienensystem haben grundsätzlich drei getrennten Montagezonen:
- die Zone des Sammelschienensystems (mit einer Höhe von 3 MFH),
- die Zone der Apparaturmontage (mit einer Höhe von 8 MFH – für die Schränke mit einer Höhe von 2000 mm),
- die Zone der Kabeleinführung (mit einer Höhe von 1 MFH + 100 mm).
Diese Schaltanlagenkonstruktion erlaubt es, die Modulapparatur mit 288 Modulen (18 mm) in Schränken mit einer Höhe von 2000 mm und einer Breite von 600 mm einzubauen. In Schränken mit einer Breite von 800 mm werden entsprechend 432 Module und in Schränken mit einer Breite von 1000 und 1200 mm 576 Module eingebaut.
Profilschienen II

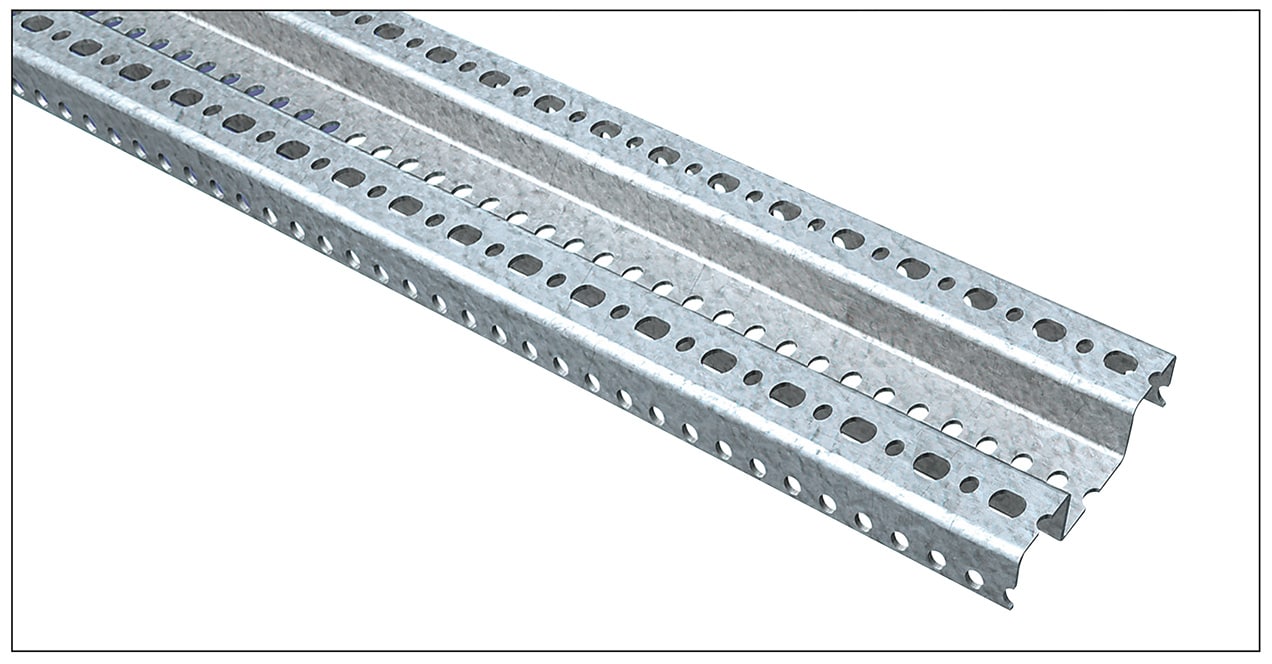

Profilschienen bilden ein Gestell, auf dem weitere Elemente
der Einbaukonstruktion für die Modulapparatur, d.h. Panels, Befestigungswinkel und DIN-Schienen 35 mm befestigt werden. Die Tiefe der Schiene im Schrank kann stufenlos eingestellt werden.
Material
Stahlblech Aluzink
Lieferumfang
Profilschiene ohne Montageelemente (diese müssen separat bestellt werden).
| Für Schrankhöhe[mm] | Kapazität
der Profilschiene II* |
Katalognummer |
|---|---|---|
| 2000 | 12 | W-4881-67-02-000 |
| 2200 | 14 | W-4881-67-04-000 |
Verpackung: 2 St.
* Maximale Anzahl der eingebauten DIN-Schienen 35 mm
Montageschienen UNI

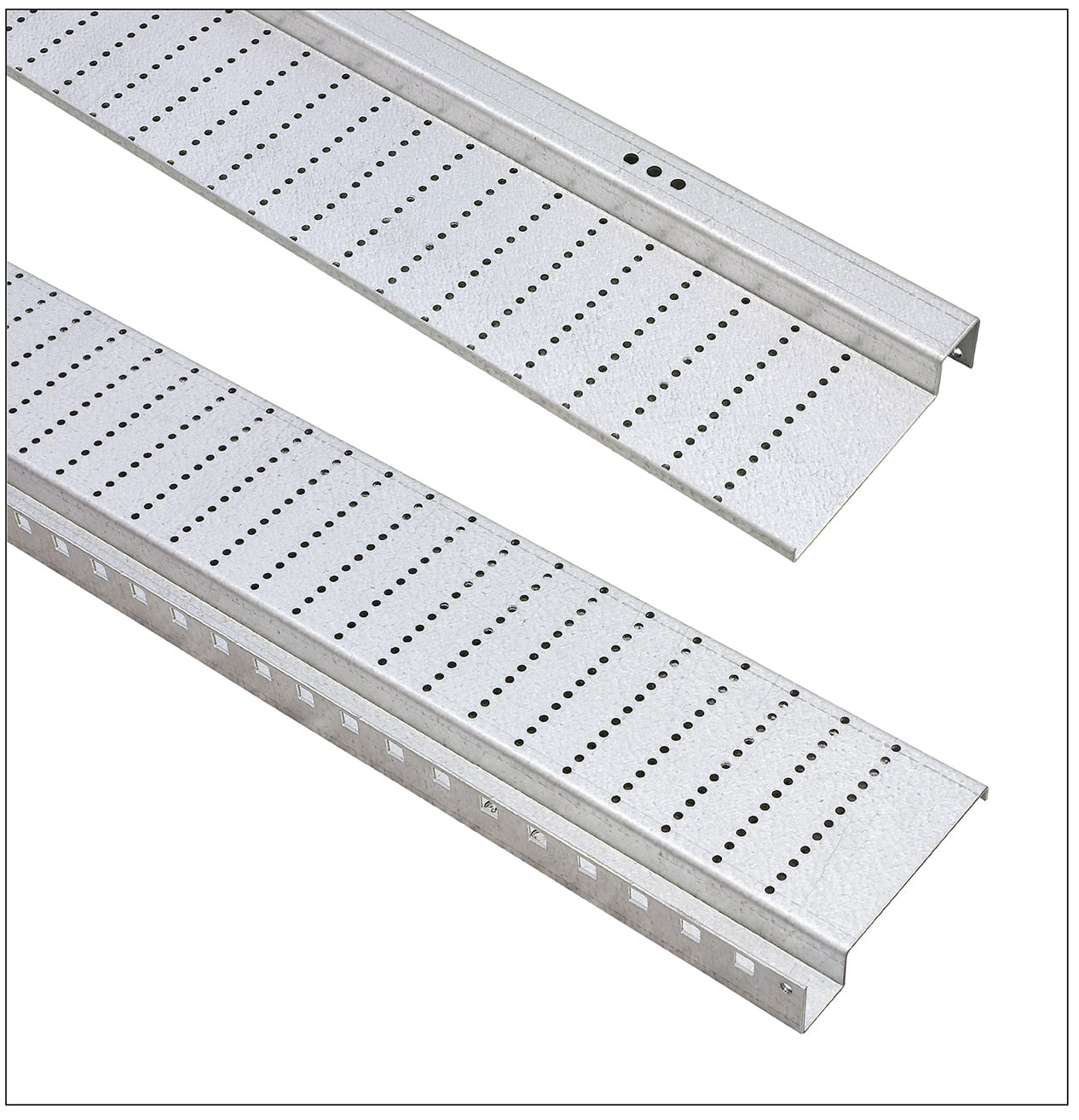

Zur Montage der Profilschienen II im SZE2 Schrank sollten 4 Montageschienen UNI eingesetzt werden, deren Länge an die Schranktiefe angepasst ist.
Elemente zur Montage der Profilschiene II
Ein Set zur Montage eines Paares der Profilschienen II an der Montageschienen UNI.
| Artikel | Verpackung | Katalognummer |
|---|---|---|
|

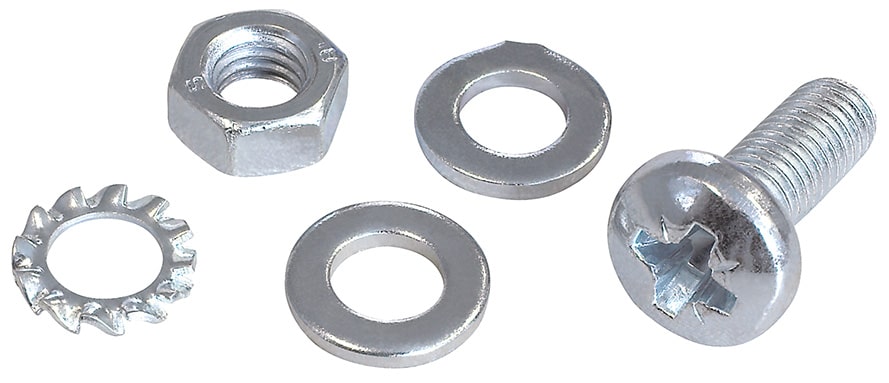

Schraube M6x16 - 4 St. Mutter M6 - 4 St. Unterlegscheibe - 8 St. Zahn-Unterlegscheibe - 4 St. |
1 Set | W-SB00-37-04-000 |
DIN-Schiene 35 mm

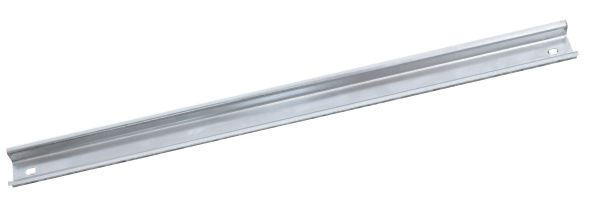

Montageschiene für Modulapparatur Schienentiefe: 15 mm Achtung: Bei der Montage von Apparaturen, die die Schienen sehr belasten, können in Schränken mit einer Breite von 1000 und 1200 mm andere Konstruktionslösungen eingesetzt werden. Sprechen Sie dazu die Vertriebsberater der Firma ZPAS an.
Material
Stahlblech, verzinkt.
Lieferumfang
DIN-Schiene ohne Montageelemente.
| Für Schrankbreite [mm] | Katalognummer |
|---|---|
| 600 | W-0573-52-24-000 |
| 800 | W-0573-52-23-000 |
| 1000 | W-0573-52-22-000 |
| 1200 | W-0573-52-21-000 |

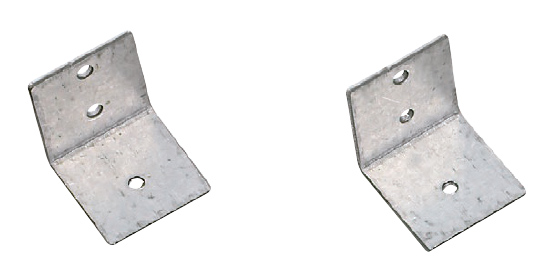

Befestigungswinkel
Dienen zur Montage von DIN-Schienen 35 mm an der Profilschiene II. Zur Montage einer Schiene werden 2 Befestigungswinkel benötigt.
Material
Stahlblech Aluzink
Lieferumfang
Winkel (1 St.) mit Elementen zur Montage des Winkels an der Profilschiene II und an der DIN-Schiene 35 mm.
| Verpackung | Katalognummer |
|---|---|
| 1 szt. | W-0573-52-30-000 |

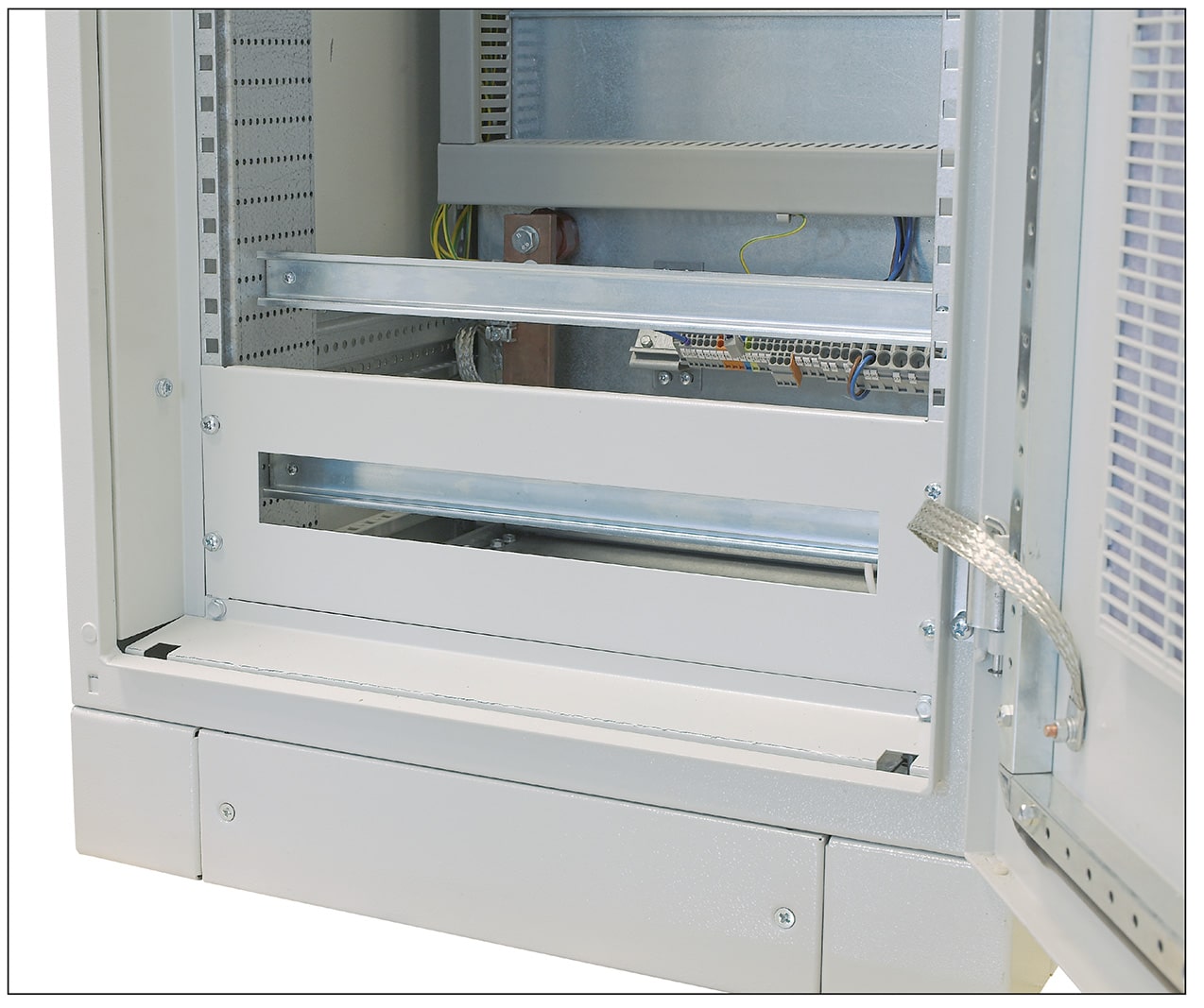

Modulpanel 150

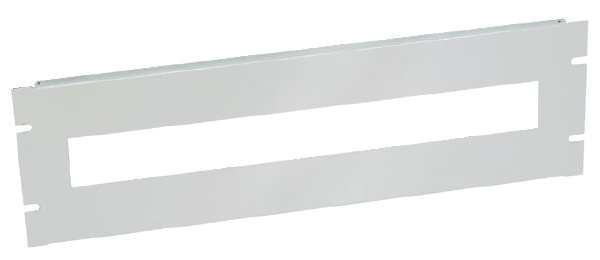

Modulpanels werden direkt an den Profilschienen II befestigt. Sie dienen zur Abdeckung der auf der DIN-Schiene 35 mm befestigten Modulapparatur. Das Panel ist 150 mm hoch.
Material
Stahlblech mit einer Pulverbeschichtung in der Farbe RAL 7035.
Lieferumfang
Panel mit Montageelementen.
| Für Schrankbreite [mm] | Kapazität des Panels (Anzahl der Module Typ S mit einer Breite von 18 mm) |
Katalognummer |
|---|---|---|
| W-4881-68-01-011 | ||
| W-4881-68-02-011 | ||
| W-4881-68-03-011 | ||
| W-4881-68-04-011 |
Modulblindplatten 150, 100, 50

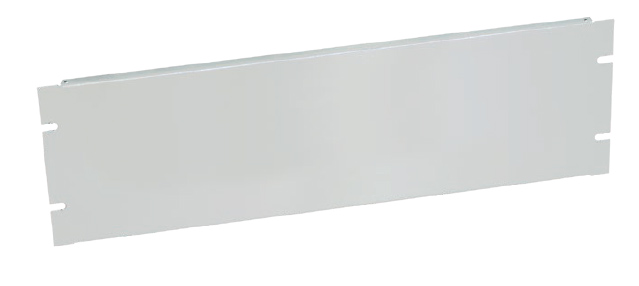

Modulblindplatten dienen zum Füllen von Lücken nach dem Einbau der Modulapparatur im Schrank. Abhängig von der Schrankhöhe ist es notwendig, eine Modulblindplatte mit einer gesonderten Höhe einzusetzen:
- Schrank 1800 mm – Modulblindplatte 50 mm
- Schrank 2000 mm – Modulblindplatte 100 mm
Material
Stahlblech mit einer Pulverbeschichtung in der Farbe RAL 7035.
Lieferumfang
Modulblindplatte mit Montageelementen.
| Für Schrankbreite [mm] |
|||
|---|---|---|---|
| Modulblindplatte mit einer Höhe von 150 mm | Modulblindplatte mit einer Höhe von 100 mm | Modulblindplatte mit einer Höhe von 50 mm | |
| 600 | W-4881-68-05-011 | W-4881-71-01-011 | W-4881-72-01-011 |
| 800 | W-4881-68-06-011 | W-4881-71-02-011 | W-4881-72-02-011 |
| 1000 | W-4881-68-07-011 | W-4881-71-03-011 | W-4881-72-03-011 |
| 1200 | W-4881-68-08-011 | W-4881-71-04-011 | W-4881-72-04-011 |
Vertikale und horizontale Sichtblenden

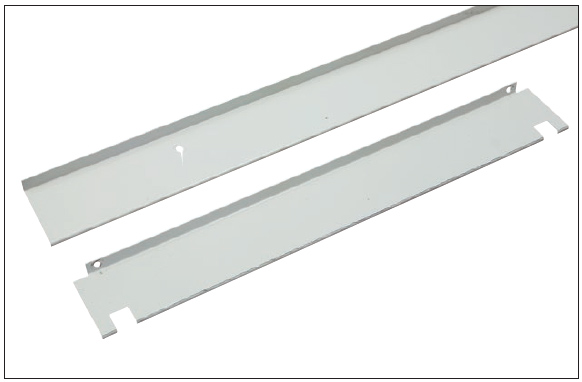

Sie dienen zur Absicherung von vertikalen und horizontalen Lücken zwischen den Profilschienen II und dem Schrankrahmen.
Material
Stahlblech mit einer Pulverbeschichtung in der Farbe RAL 7035
Lieferumfang
Eine vertikale oder horizontale Sichtblende mit Montageelementen.
| Artikel | Katalognummer | |
|---|---|---|
| Eine vertikale Sichtblende
für einen Schrank mit einer Höhe von |
2000 mm | W-4881-69-02-011 |
| 2200 mm | W-4881-69-04-011 | |
| Eine horizontale
Sichtblende für einen
Schrank mit einer Breite von |
600 mm | W-4881-70-01-011 |
| 800 mm | W-4881-70-02-011 | |
| 1000 mm | W-4881-70-03-011 | |
| 1200 mm | W-4881-70-04-011 | |
