ZUBEHÖR SZE2 - KÜHLUNG UND HEIZUNG

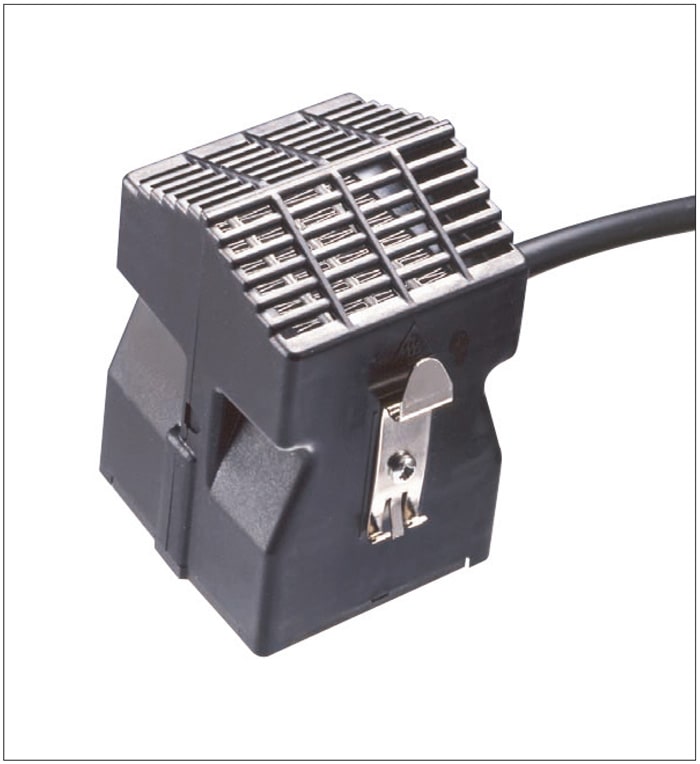

Heizgerät
Kompaktes Heizungsmodul mit Lüfter.
Technische Daten
- Stromversorgung: 230 V AC, 50/60 Hz
- Heizleistung: 200/400 W
- Lüfterleistung: 10 m3 /h
- Schutzart: IP 20
- Abmessungen: 71x70x95 mm
Funktionen
- 2 Leistungsbereiche je nach Anschlussart der Speiseleitung,
- Unabhängiger Stromversorgungskreis des Lüfters.
Lieferumfang
- Heizgerät,
- DIN-Schiene 35x7,5 mm,
- zwei Halter,
- Schraubklemmen zum Anschluss der Speiseleitungen.
| Verpackung | Katalognummer |
|---|---|
| 1 St. | W-0316-09-00 |
Thermostat
hermostat zur Steuerung von Lüftern, Heizungen, Wärmetauschern oder als Signalgeber für die Überwachung der Temperatur.
Technische Daten
- Sensor-Element: Thermo-Bimetall
- Einstellbereich: 0-60 °C, Schaltdifferenz ca. 7 °C
- Kontaktarten: Schließkontakt, Schnappkontakt
- Schaltleistung: 6 A (1) 250 V AC
- Hochfrequenzstörung: N (gemäß VDE 0875)
Lieferumfang
- Termostat,
- DIN-Schiene 35x7,5 mm,
- Kabel,
- 2 Halter,
- 2 Schraubenklemmen.
| Thermostat | Farbe des Knebelgriffs |
Katalognummer |
|---|---|---|
| Schliesser schaltet die Geräte (z. B. Lüfter) beim Überschreiten der eingestellten Temperatur ein |
BLAU | W-0201-02-00-000/A |
| Öffner schaltet die Geräte (z. B. Heizung) beim Überschreiten der eingestellten Temperatur aus. |
ROT | W-0201-01-00-000/A |

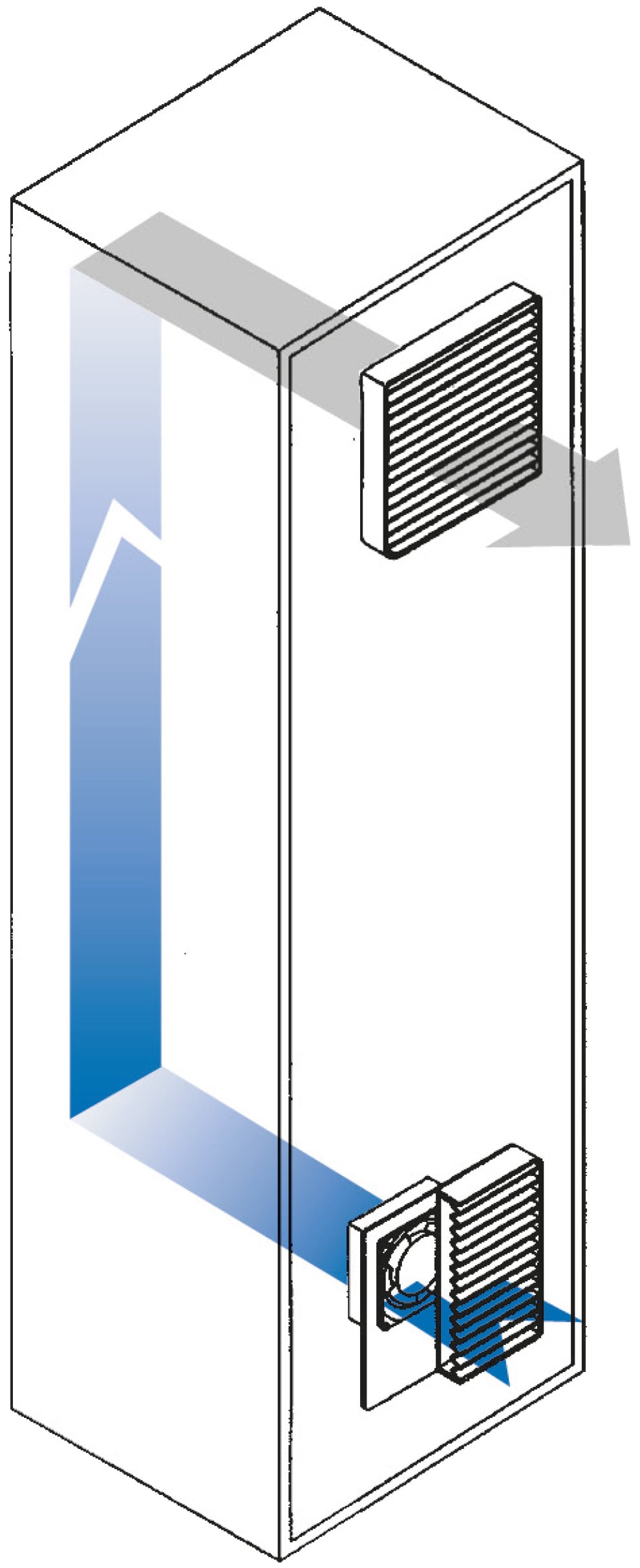

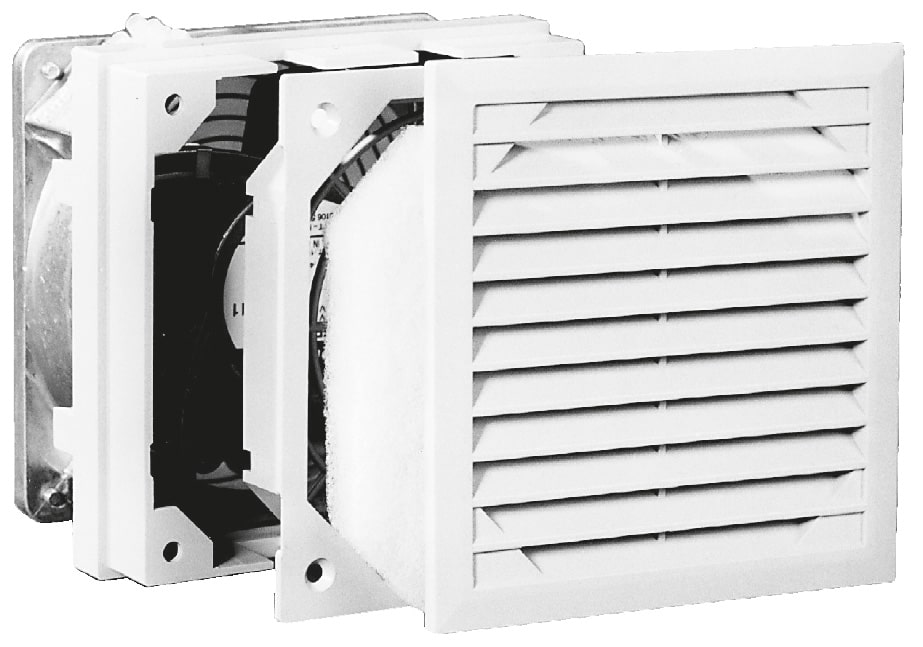

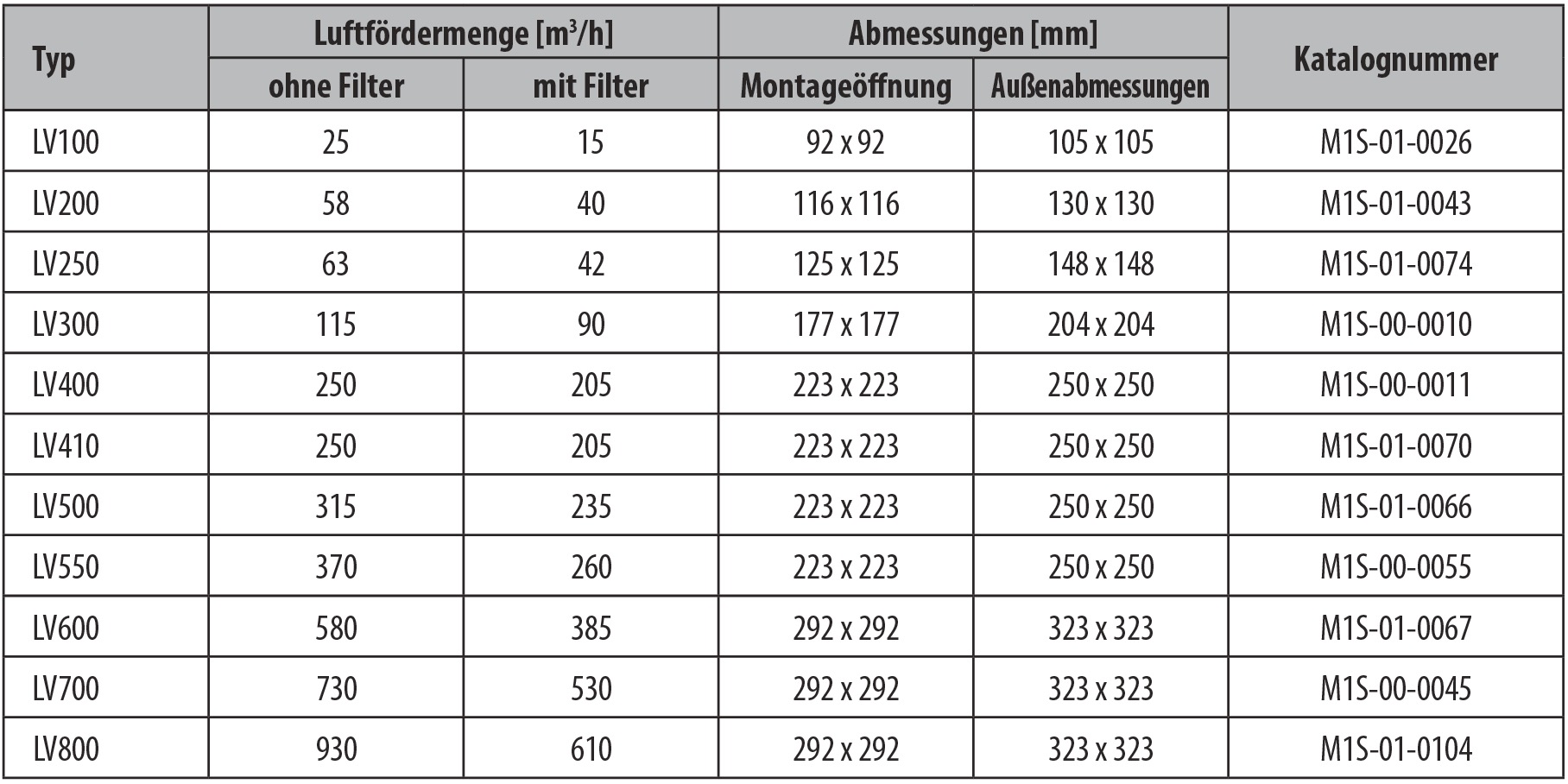

Filterlüfter und Austrittsfilter
- Zur Montage im Ausschnitt an den Seitenwänden, Tür oder Rückwand.
Ausschnittschablone beiliegend. - Die Befestigung im Ausschnitt erfolgt durch eine Schnappbefestigung und Schrauben.
- Gehäuse aus wärmebeständigem ABS-Kunststoff (-35 °C bis +85 °C), Farbe RAL 7035.
- Ausgerüstet mit Filtermatten und Dichtungen.
- Durch Drehen des Ventilators, kann der Filterlüfter von blasend auf saugend umgestellt werden.
Stromversorgung
230 V AC (50/60 Hz)
Auf Sonderbestellung: 115 V AC (50/60 Hz) oder 24 V DC
Schutzart
IP 54 gemäß EN 60529
Bei der Wahl einer Filterlüfter und einer Austrittsfilter sprechen Sie bitte den ZPAS-Vertrieb an.

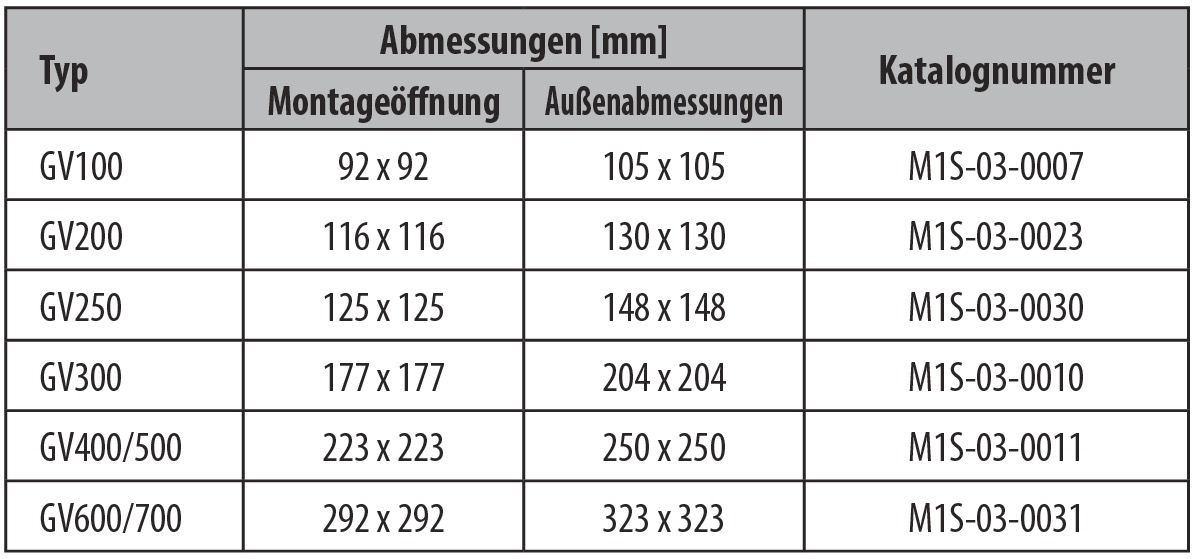

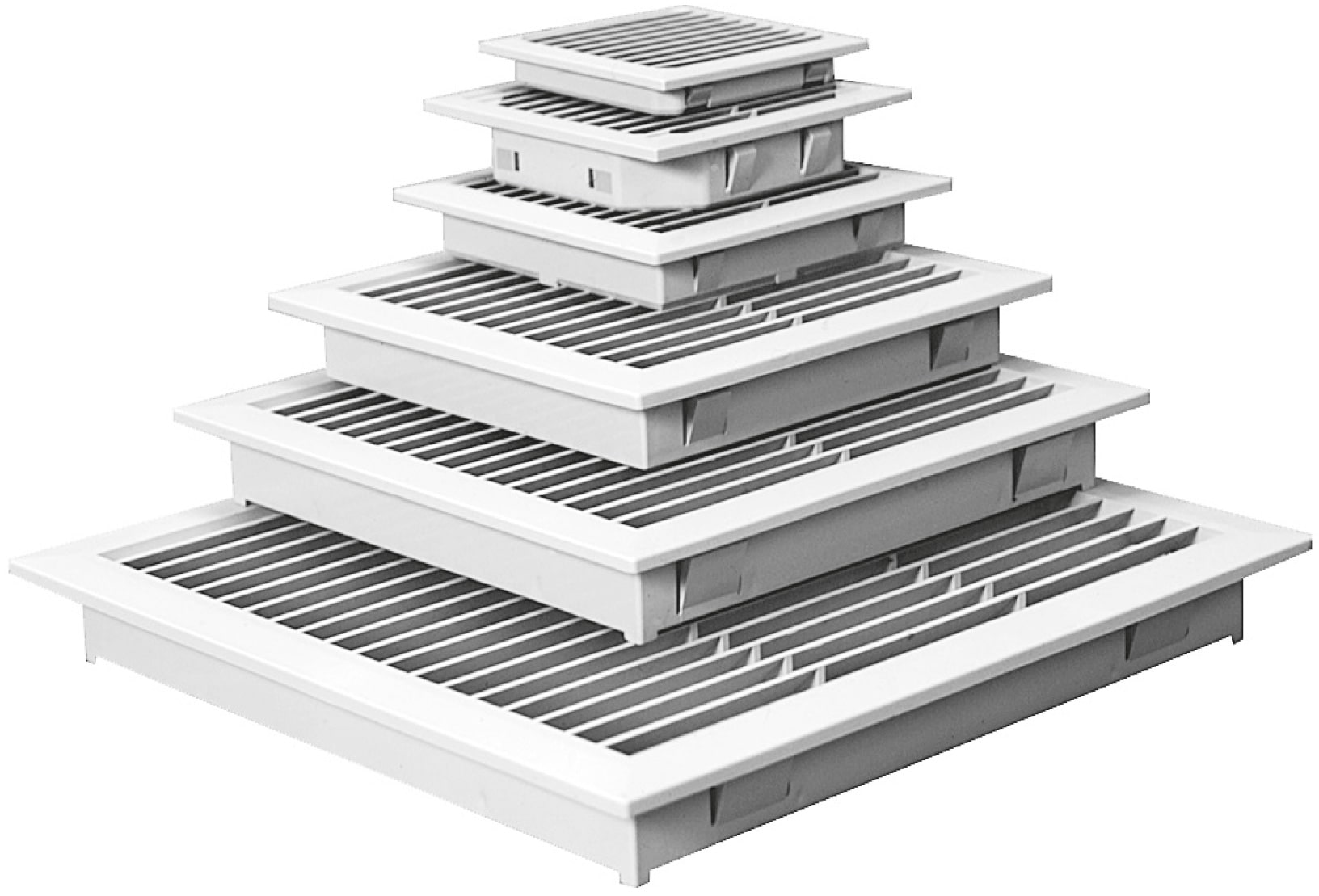

AUSTRITTSFILTER
Kühlgeräte und Wärmetauscher
Auf Wunsch können SZE2 Schränke mit einem Kühlgerät oder einem Luft/Luft- Wärmetauscher ausgestattet werden (Dachgeräte oder Wandanbaugeräte).
Funktionsweise
Die warme Luft wird oben im Schrank abgesaugt, im Kühlgerät oder Wärmetauscher abgekühlt und dann mit hoher Geschwindigkeit in Bodenrichtung wieder in den Schrank geleitet. Auf diese Weise wird eine optimale und gleichmäßige Kühlung des gesamten Schaltschrankes erreicht.
Schutzart
Die durch ZPAS standardmäßig angebotenen Klimageräte und Wärmetauscher haben die Schutzart IP 54.
ERHÄLTLICHE TYPEN DER KÜHLGERÄTE

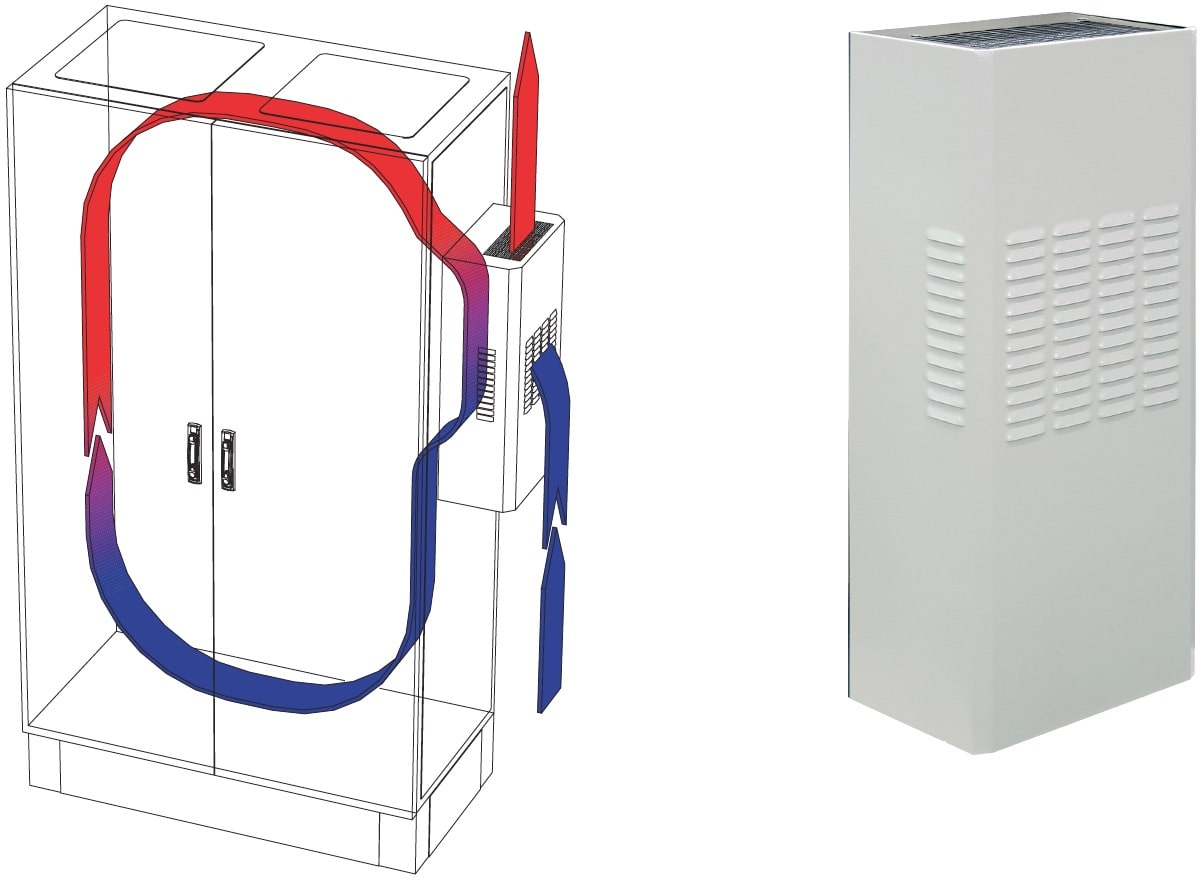

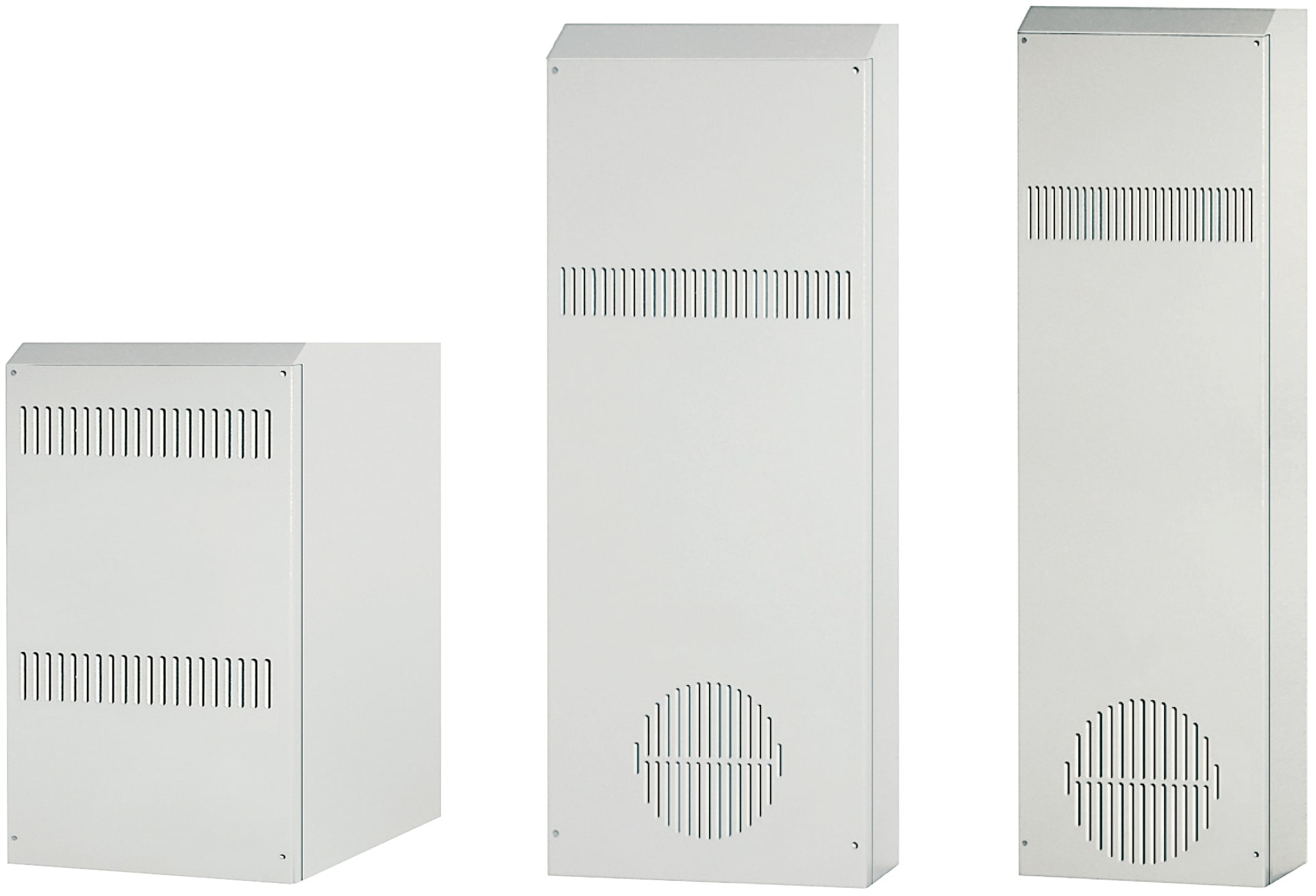

Für die Wandmontage
PROTHERM Indoor
- Hauptserie der Kühlgeräte
- Kühlleistung im Bereich 360-5600 W
- Vorgesehen für die Montage an der Wand oder der Schranktür
SLIM
- Für Anwendungen, bei denen eine geringe Tiefe des Kühlgerätes erwünscht ist
- Kühlleistung im Bereich 500-3000 W
- Vorgesehen für die Montage an der Wand oder der Schranktür
PROTHERM Outdoor
- Für den Außenbereich
- Kühlleistung im Bereich 550-4000 W
- Zwei Montagevarianten: außerhalb und innerhalb des Schrankes
- Optional mit eingebautem Heizkörper

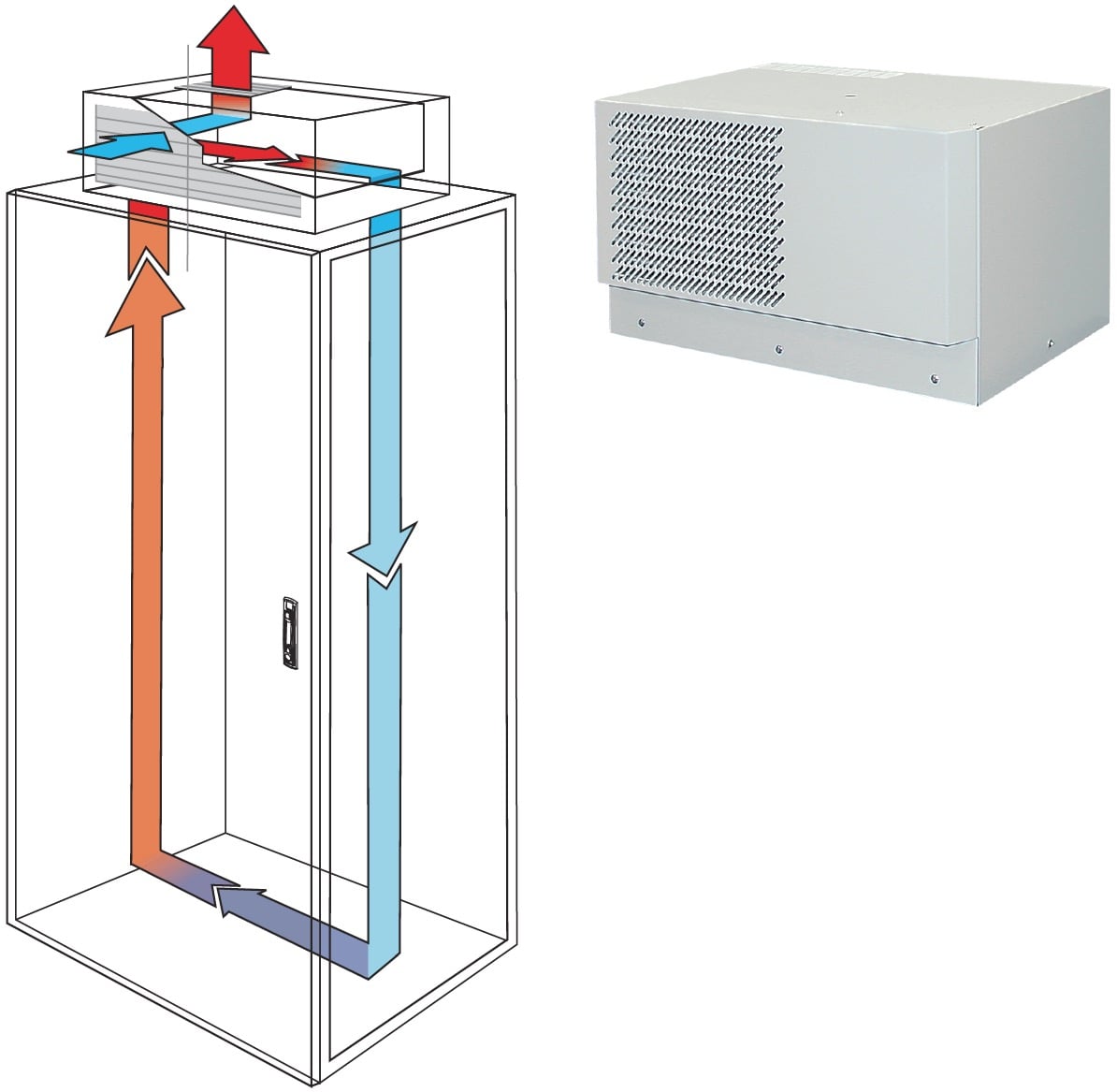

Dachkühlgeräte
TOP
- Für die Montage am Schrankdach
- Kühlleistung im Bereich 330-5200 W
- Die meisten Modelle sind mit dreifachem
Kondensatschutzsystem ausgerüstet
Modulkühlgeräte
MODULE
- Vorgesehen für Schrankgruppen, seitlich am Schrank montiert, mit einer Tiefe von 600 oder 800 mm
- Kühlleistung im Bereich 5800-10000 W
- Alle Modelle sind mit einem elektronischem Steuerungssystem ausgestattet
Für die Auswahl der Klimaanlage oder des Wärmetauschers sprechen Sie bitte den ZPAS-Vertrieb an.
