Zubehör SZE2
.
ZUBEHÖR SZE2

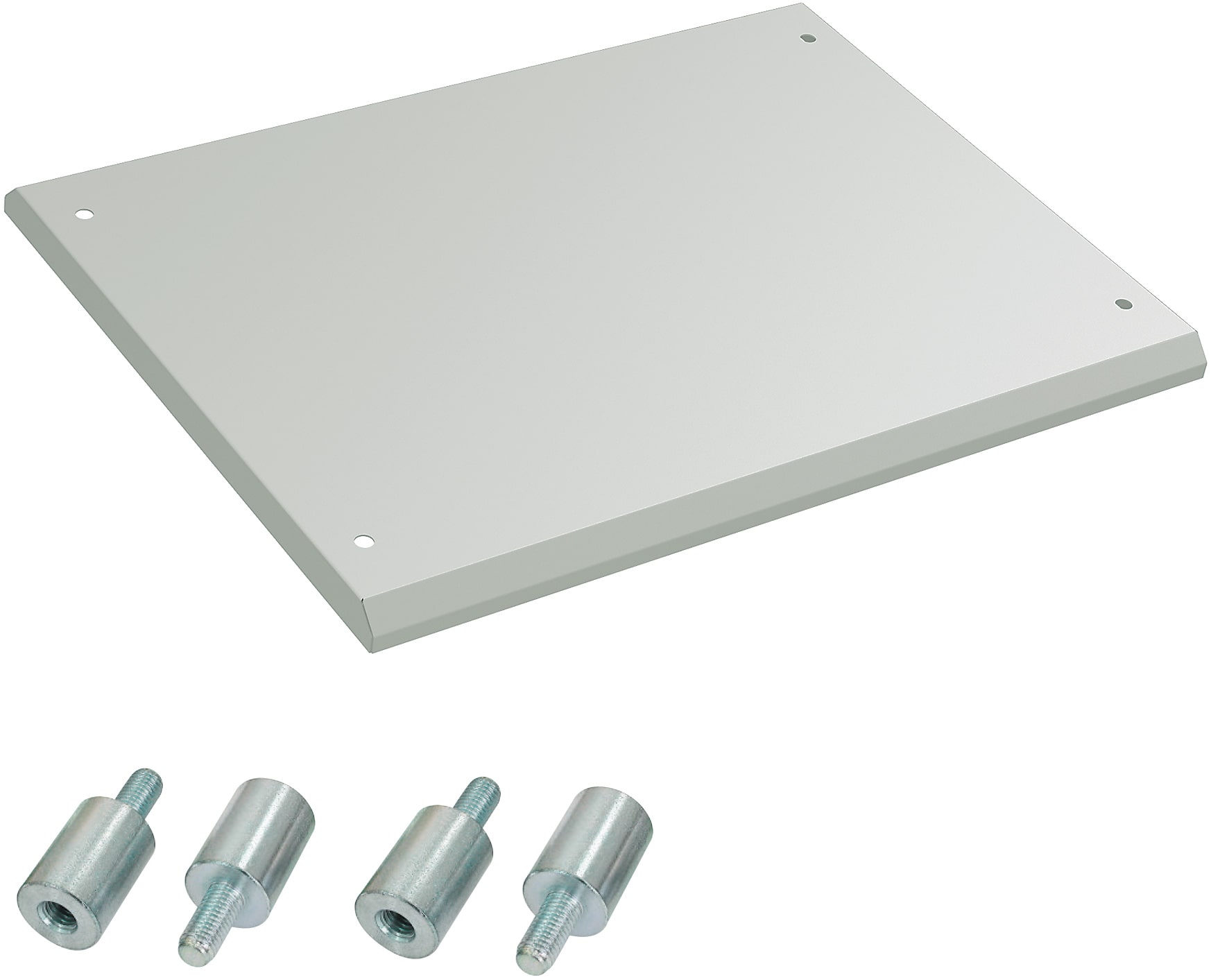

Volles Dach
Jeder Schrank kann mit einem Dach in zwei Breiten ausgestattet werden:
- Dach für Schränke mit ebenen Seitenwänden (Dachbreite entspricht der Breite des Schrankgerüstes),
- Dach für Schränke mit herausstehenden Seitenwänden
(Dachbreite vergrößert sich um 50 mm verglichen mit dem Schrankgerüst).
Dachhöhe mit Abstandsschrauben: 41,5 mm
Material
Stahlblech, RAL 7035 pulverbeschichtet
Lieferumfang
Dach mit 4 Abstandsschrauben für die Montage (Montageschrauben M12 werden zusammen mit dem Schrank geliefert).
Verpackung: 1 St.

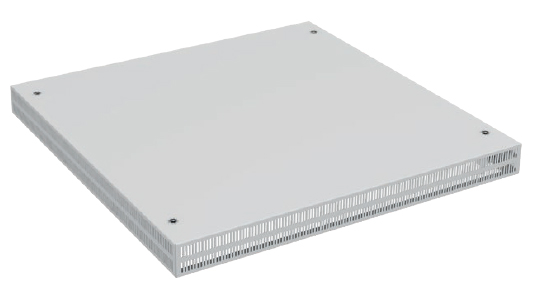

Perforiertes Dach
Erhöht die Gesamthöhe des Schrankes um 70 mm. Wird direkt auf den Schrankrahmen aufgesetzt. Die Breite des Daches entspricht der Breite des Schrankrahmens.
Material
Stahlblech, RAL 7035 pulverbeschichtet
Lieferumfang
Dach mit 4 Abstandsschrauben für die Montage (Montageschrauben M12 werden zusammen mit dem Schrank geliefert).
| W-8215-A0-10-011 | ||
| W-8215-A0-08-011 | W-8215-A0-06-011 | |
| W-8215-43-00-011 | ||
Verpackung: 1 St.

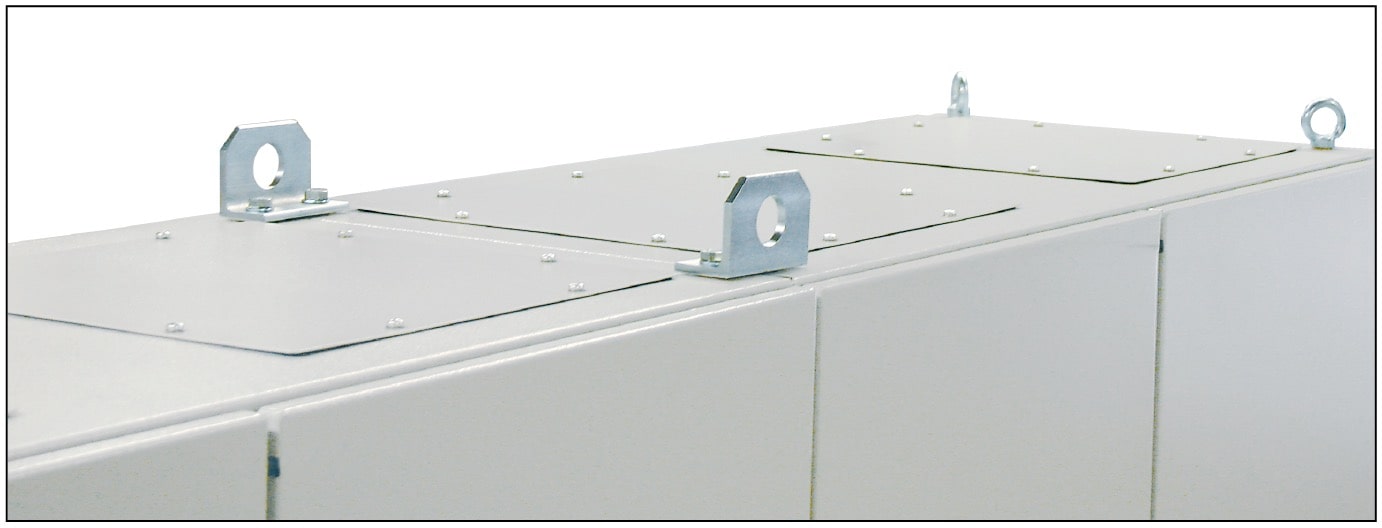

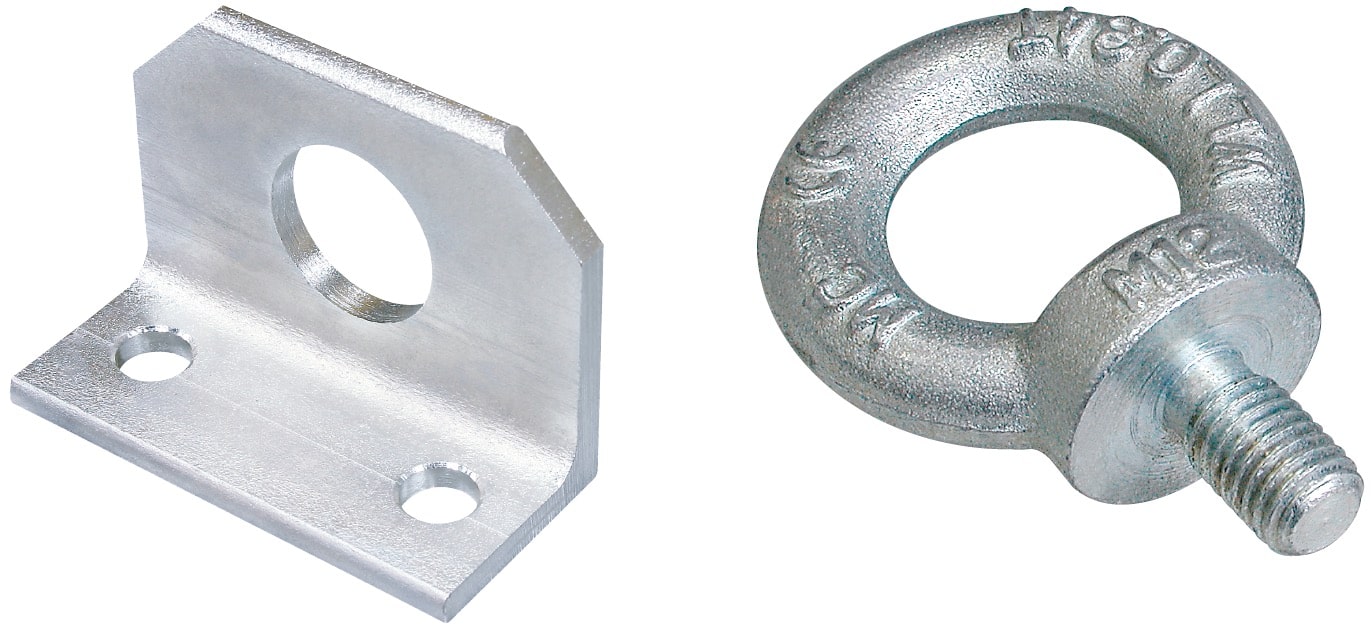

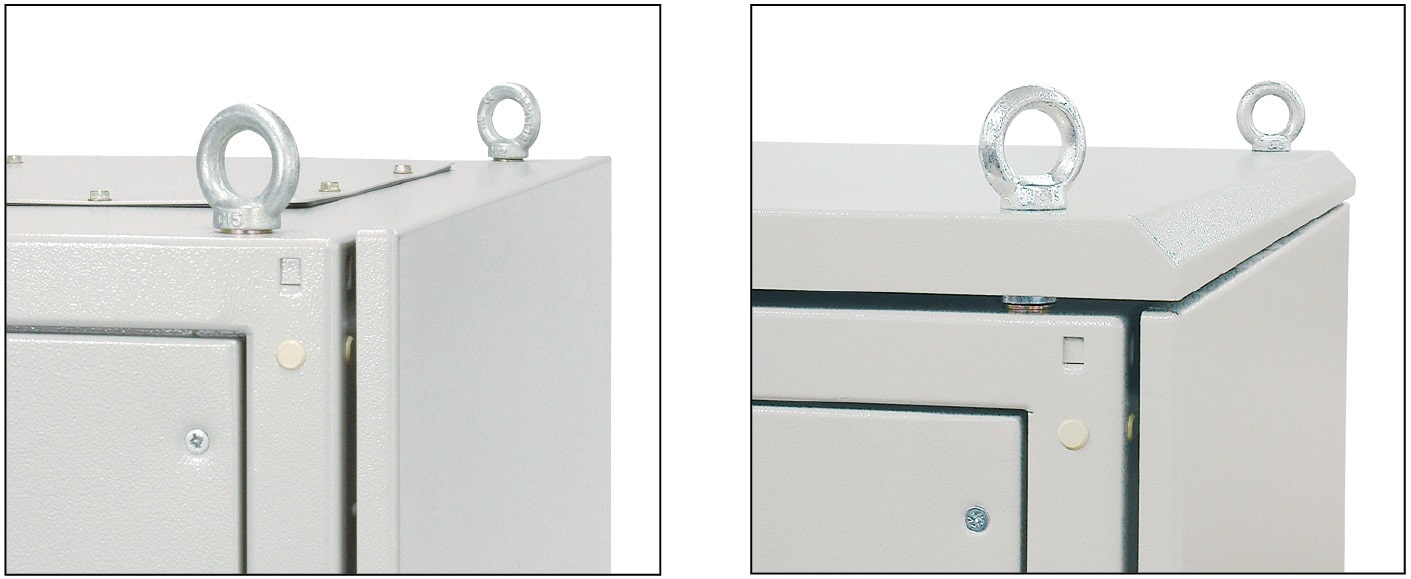

Transportösen
Werden an der Oberplatte des Schrankgerüstes angeschraubt. Bei Dachnutzung in die Distanzbolzen.
Es werden zwei Varianten angeboten:
- Transportöse, einfach - Ohröffnung 30 mm, Gewinde M12;
- Transportöse, zweifach - Öffnung 38 mm, 2 Bohrungen
für Schrauben mit M12 Gewinde (Schrauben sind im Lieferumfang des Schrankes enthalten).
Material
Stahl, verzinkt.
Lieferumfang
In der Verpackungseinheit ist jeweils 1 Stück.
Transportöse, einfach: ohne Befestigungszubehör.
Transportöse, zweifach: mit zwei Schrauben.
| Varianten | Verpackung | Katalognummer |
|---|---|---|
| Einfach | 1 St. | M1F-00-0106 |
| Zweifach | 1 St. | W-1951-68-00-000 |
TRANSPORT VON SZE2-SCHRÄNKEN
Bei größeren Lasten empfiehlt sich, die Schrankgruppe auf einem gemeinsamen Schweißsockel aufzustellen, der während des Transportes die gesamte Konstruktion versteift. Für die Auswahl des entsprechenden Sockeltyps beraten wir Sie gerne eingehender.

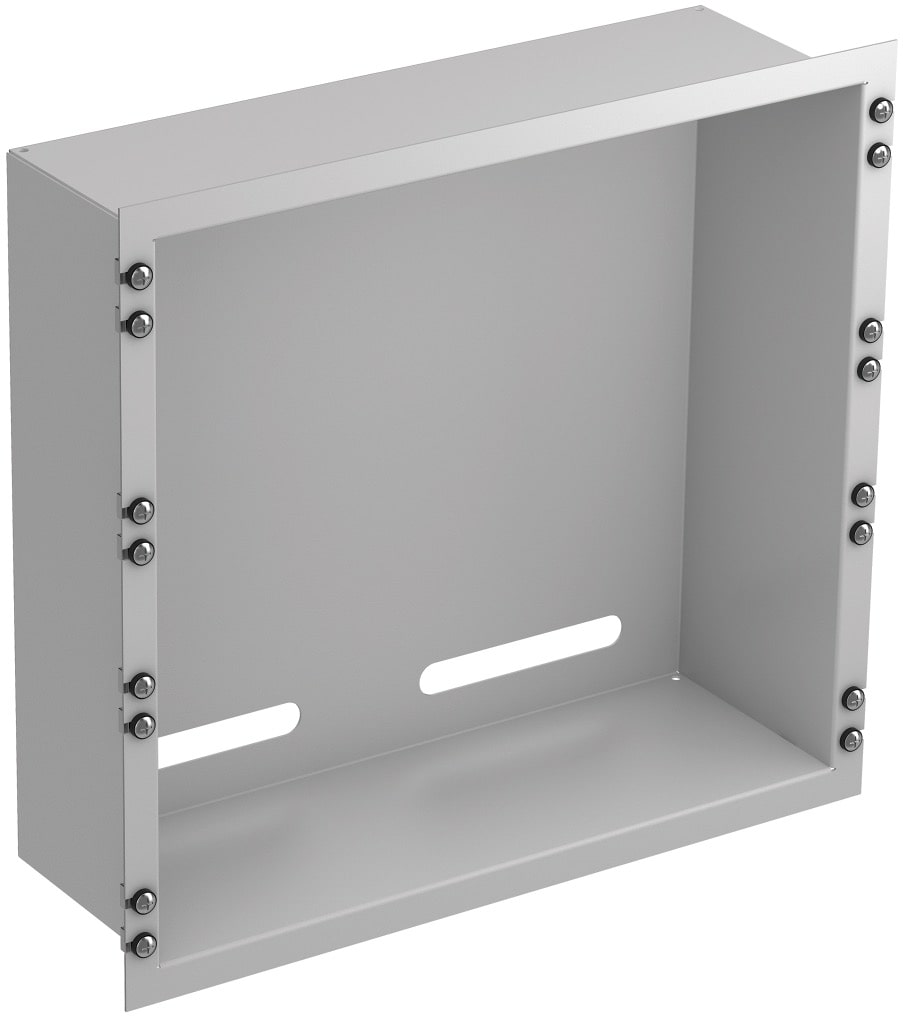

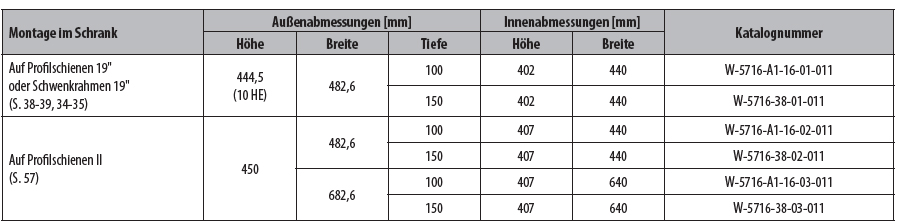

Zählerwanne
Dient zur Montage der Stromzähler im Schrank SZE2 ausgerüstet mit 19"-Schwenkrahmen, 19"-Profilschienen oder Profilschienen II.
Material
Stahlblech pulverbeschichtet RAL 7035
Lieferumfang
Zählerwanne mit Befestigungselementen für den Einbau im Schrank.
Verpackung: 1 St.

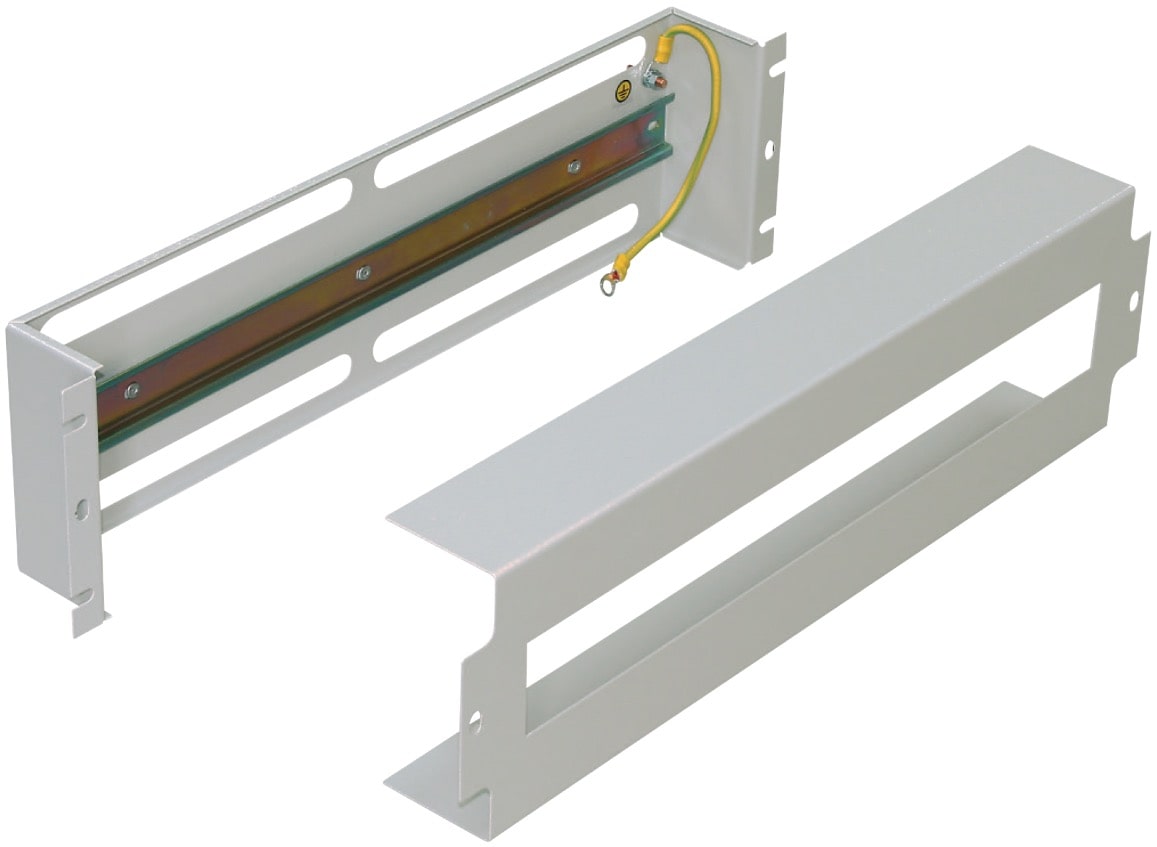

Spannungsverteiler-Panel
Universelles 19"-Panel für Modulargeräte.
Kapazität des Panels
Maximale Anzahl der eingebauten Module Typ S (Modulbreite 17,5 mm): 22 St.
Material
Stahlblech, pulverbeschichtet in RAL 7035 oder RAL 9005.
Lieferumfang
Panel in Standardausführung wird als leere Anlage verkauft, mit: Montageplatte, DIN-Schiene 35 mm, Gehäuse, Befestigungszubehör.
Bemerkung:
Auf Wunsch kann das Panel mit elektrischen Geräten ausgestattet werden.
| Montage im Schrank | Aussenabmessungen [mm] | Innenabmessungen [mm] | Katalognummer | ||||
|---|---|---|---|---|---|---|---|
| Auf Profilschienen 19" oder Schwenkrahmen 19" | Höhe [mm] | Breite [mm] | Tiefe [mm] | Höhe [mm] | Breite [mm] | RAL 7035 | RAL 9005 |
| 133 (3 U) | 482,6 | 60 | 130 | 440 | W-PS3U-00-00-011 | W-PS3U-00-00-161 | |
Verpackung: 1 St.

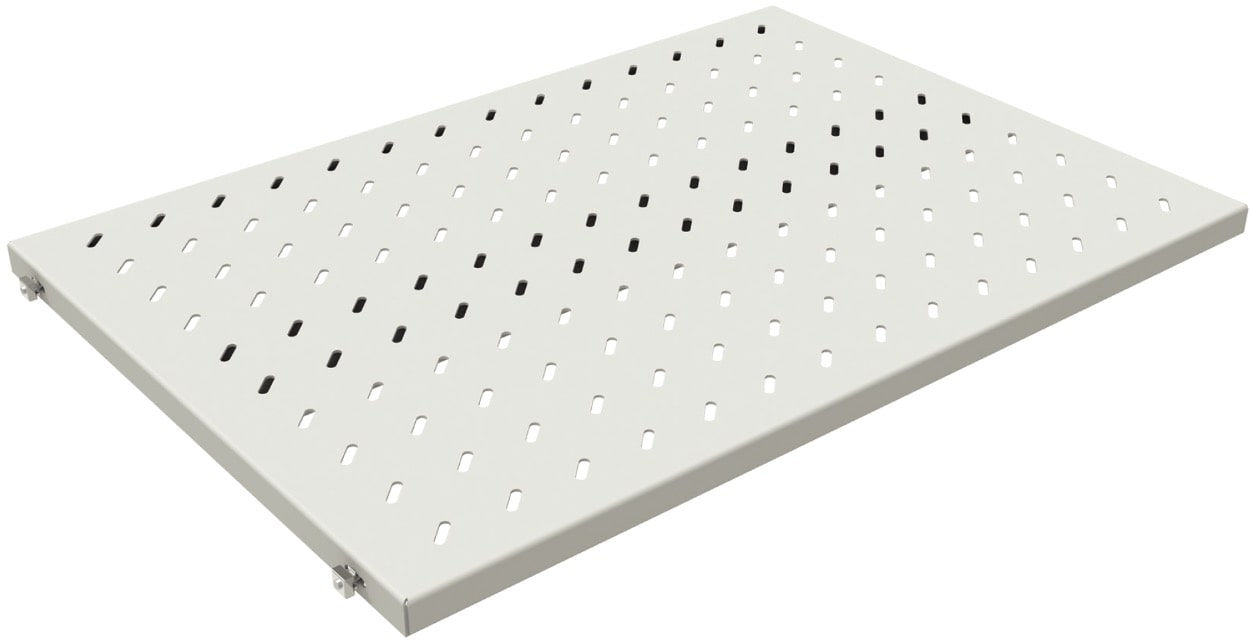

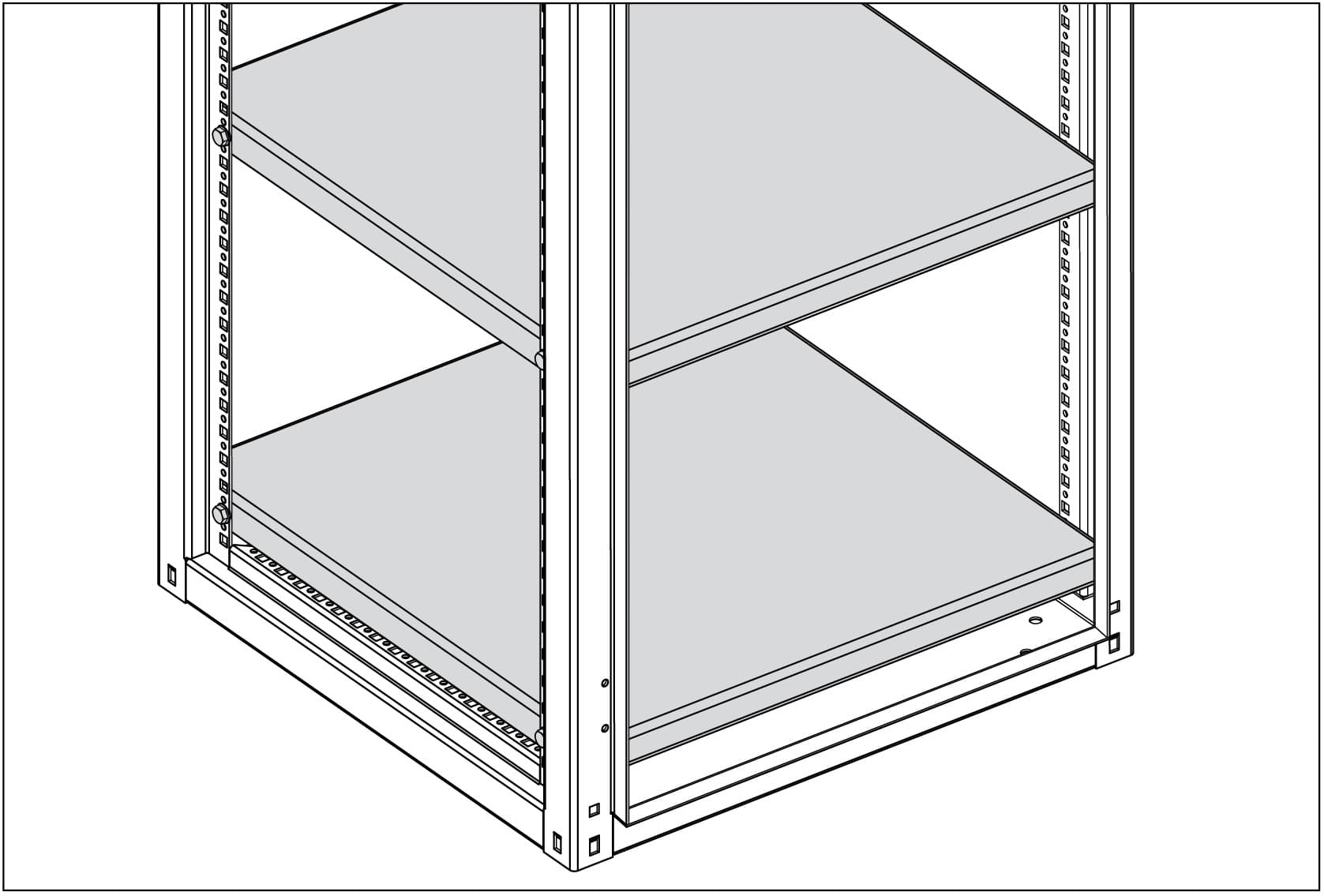

Geräteböden
Wird direkt am Schrankrahmen befestigt.
Material
Stahlblech, pulverbeschichtet in RAL 7035.
Lieferumfang
Geräteboden mit Befestigungszubehör.
[mm] |
[kg] |
||||
|---|---|---|---|---|---|
| Breite [mm] | Tiefe [mm] | ||||
| 600 | 600 | 552 x 540 x 25 | W-5899-09-00-011 | ||
| 800 | 600 | 752 x 530 x 25 | W-5899-11-00-011 | ||
| 800 | 500 | 754 x 390 x 33 | W-8041-A1-67-011 | ||
| 600 | 800 | 552 x 730 x 25 | W-6138-61-00-011 | ||
| 800 | 800 | 752 x 730 x 25 | W-6412-62-00-011 | ||
Verpackung: 1 St.
*) Auf Anfrage können auch Geräteböden mit anderen als den in der Tabelle angegebenen Abmessungen hergestellt werden.
KABELMANAGEMENT

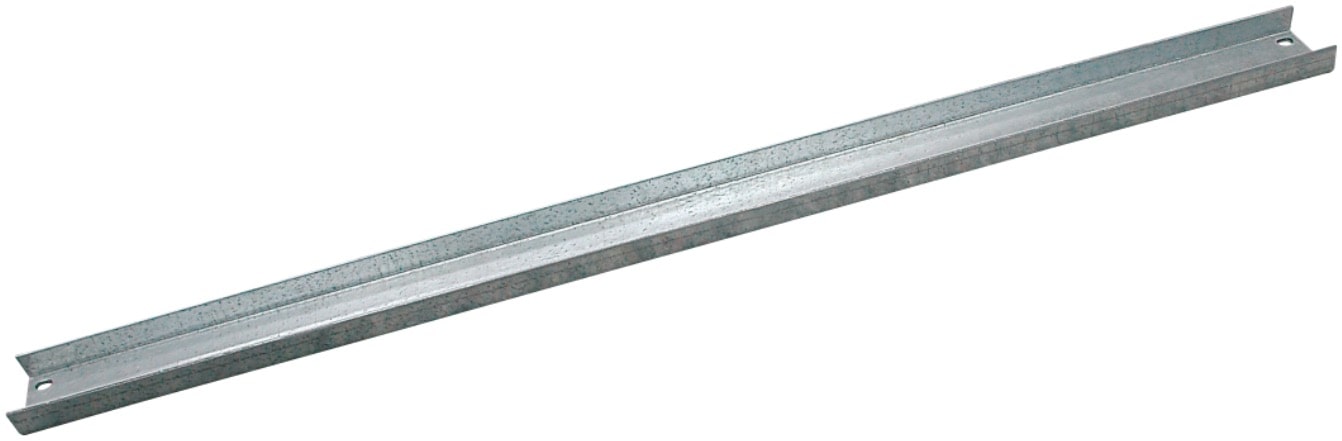

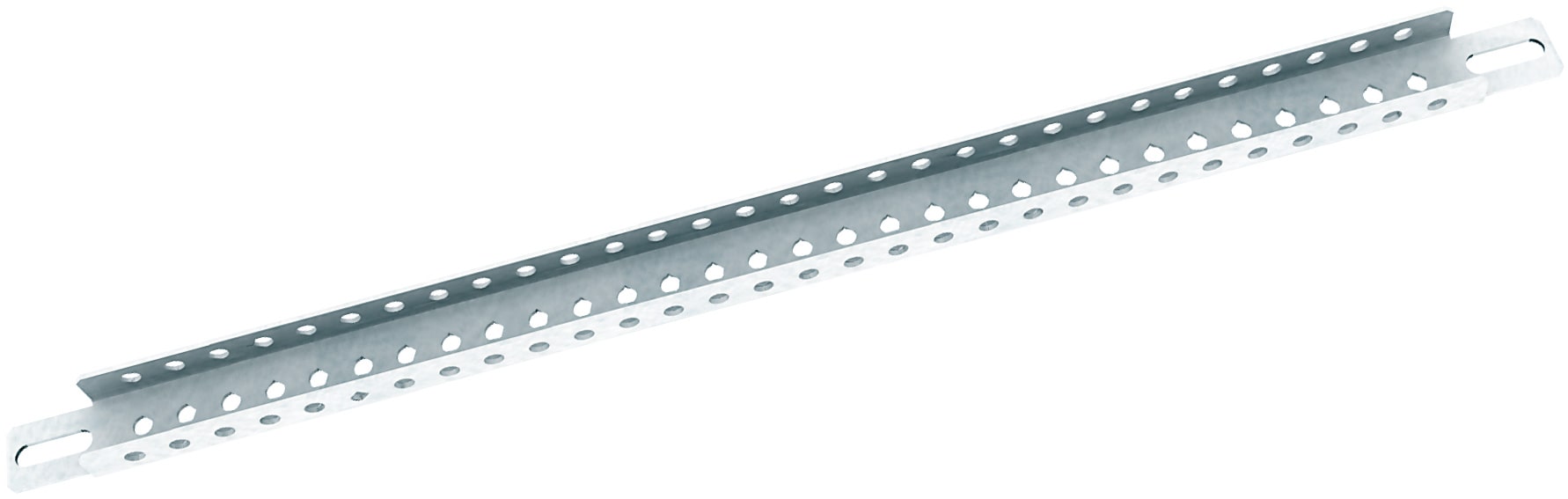

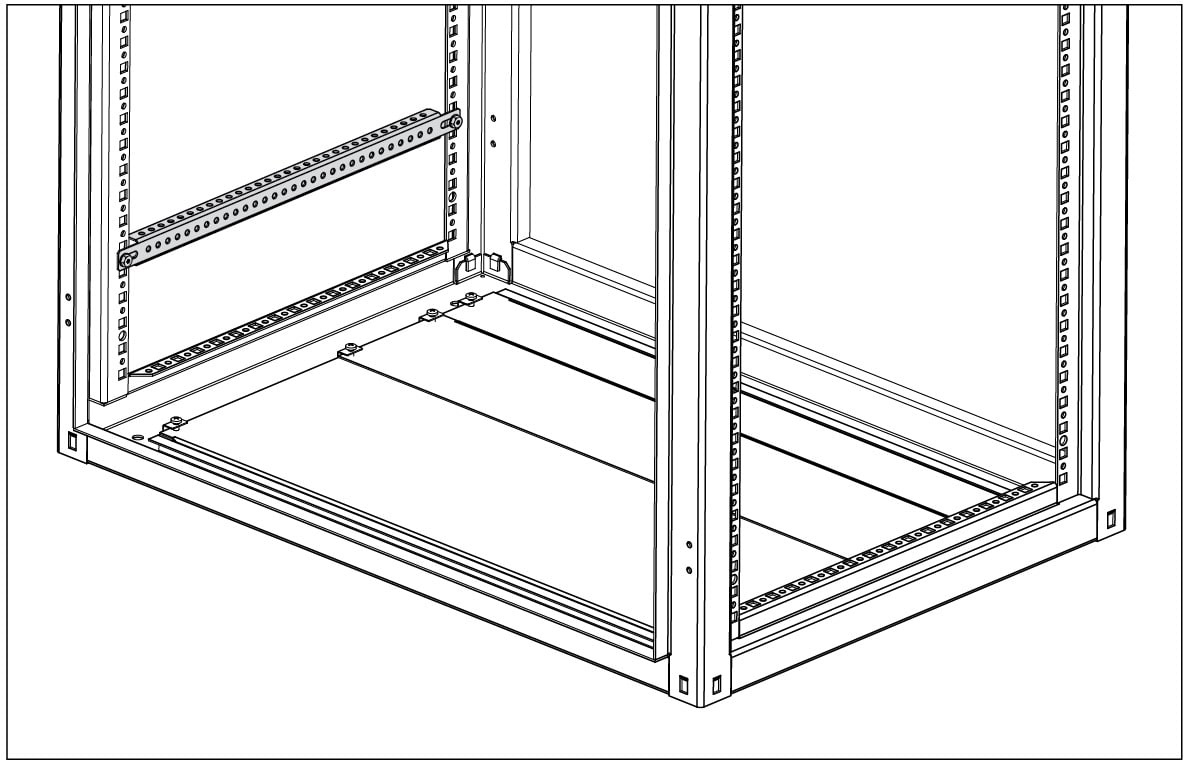

Horizontale Kabelabfangschiene
Wird am Rahmenprofil des Schrankes in der Tiefe oder am Türrahmen befestigt.
Befestigung
Mit selbstformenden Schrauben oder mit Schrauben M6 und Käfigmutter
Material
Stahlblech Aluzink
Lieferumfang
Eine Kabelabfangschiene ohne Befestigungsmaterial
[mm] |
[mm] |
|
|---|---|---|
Verpackung: 1 St.

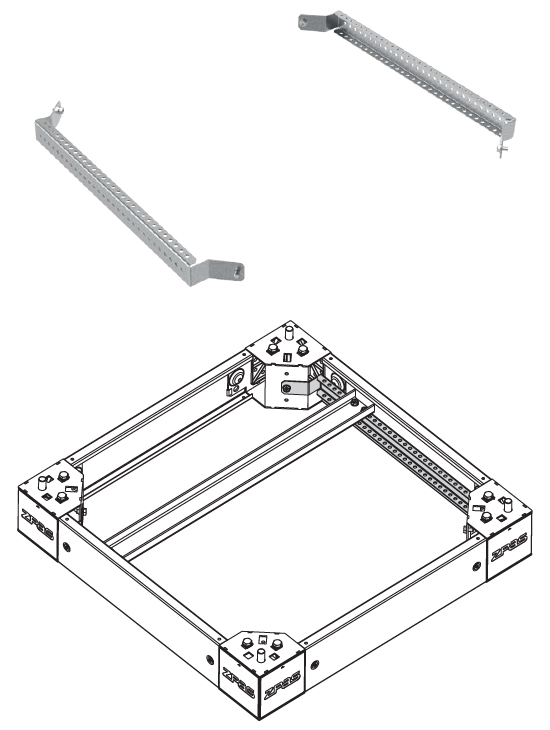

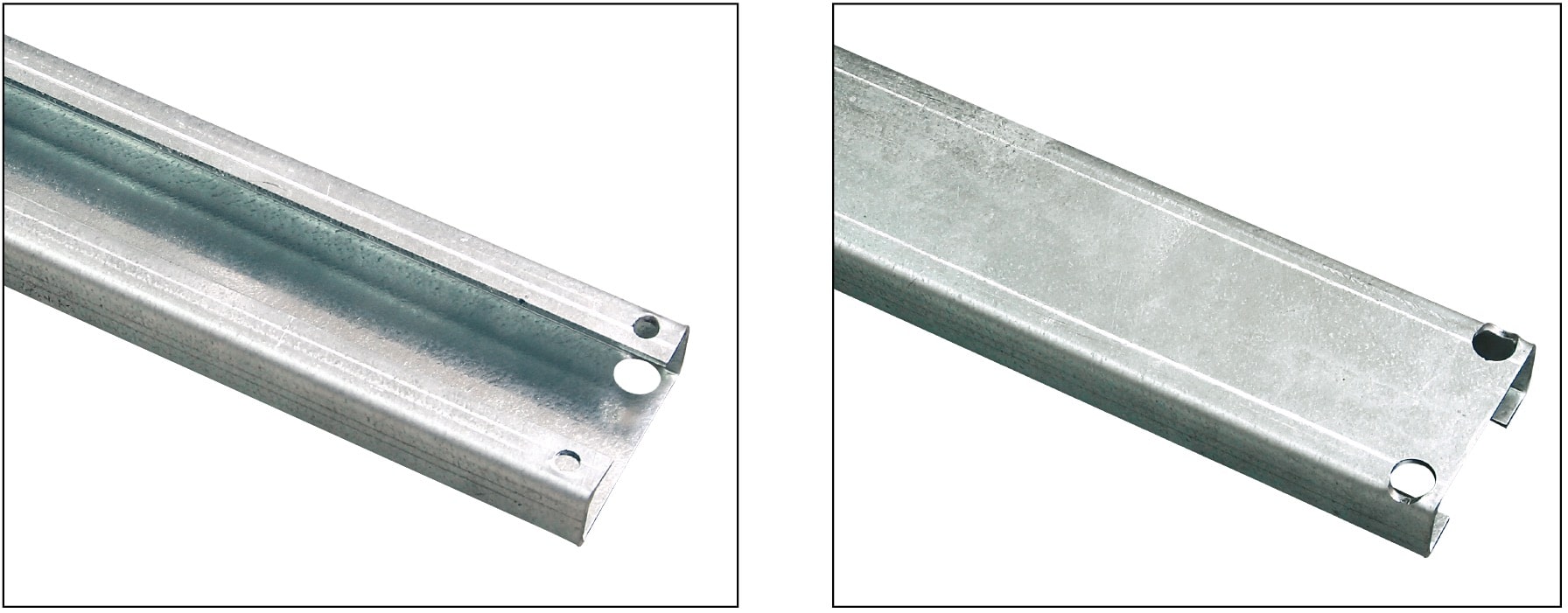

Kabelschienenträger
Zur Befestigung von Kabelschienen im verschraubten Sockel.
Material
Stahlblech Aluzink
Lieferumfang
Satz von 2 Kabelschienenträger mit Befestigungsmaterial.
Verpackung: 1 St.

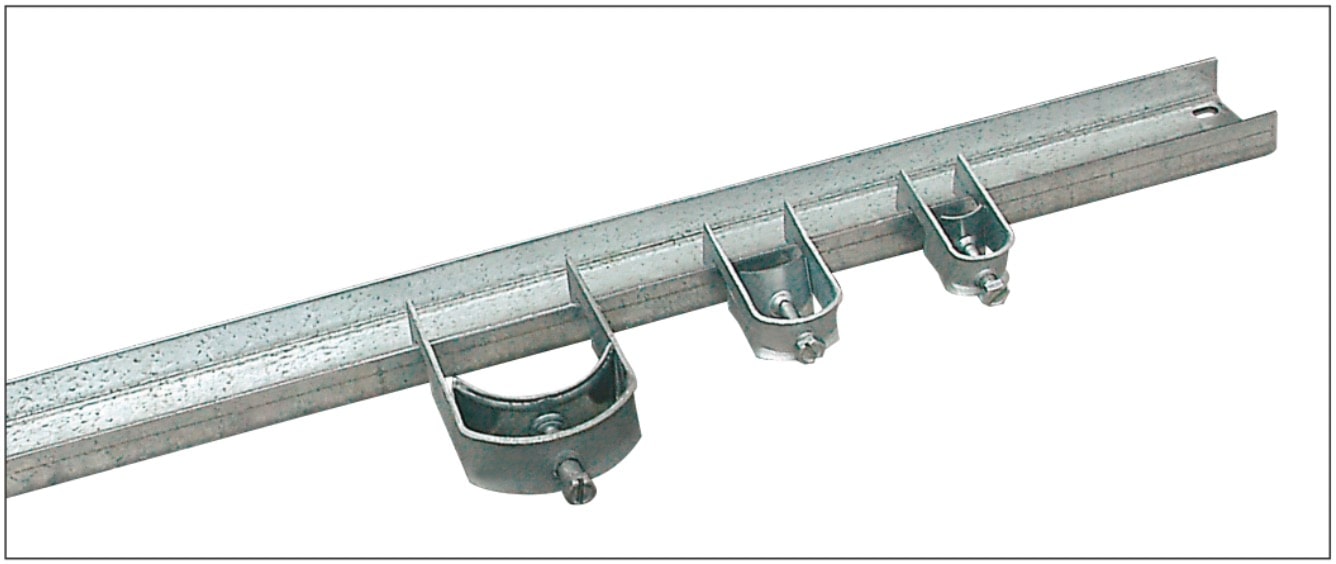

Kabelschiene, Kabelklemmen
Zur Befestigung von Kabeln im Schrank. Die Kabelschiene ist für die Montage an den horizontalen Profilen des Schrankgerüstes oder im 200 mm hohen Sockel (siehe Befestigungswinkel für Kabelschiene) vorgesehen.
Material
Kabelschiene: Stahlblech Aluzink
Kabelklemmen: Stahl, verzinkt
Lieferumfang
Kabelschiene ohne Befestigungszubehör
Kabelklemmen müssen gesondert bestellt werden.
Kabelklemmen
Verpackung: 1 St.
Kabelschiene
(L x B x T) |
||
|---|---|---|
Verpackung: 1 St.
ANREIHTECHNIK

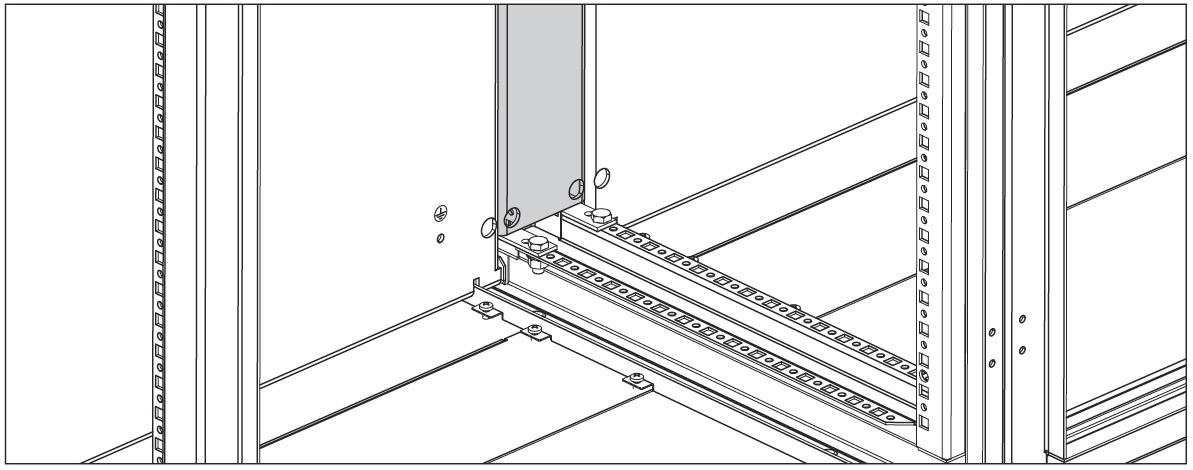

Montageplatten-Verbindung
Die Verbindung ermöglicht eine durchgehende Montageebene in angereihten Schränken.
Material
Stahlblech Aluzink
Lieferumfang
Montageplatten-Verbindung mit Befestigungszubehör
| Für Schrankhöhe [mm] |
Verbindung-Abmessungen [mm] (H x B x T) |
Katalognummer |
|---|---|---|
| 2000 | 1867 x 86 x 30 | W-1951-47-01-000 |
| 2200 | 2067 x 86 x 30 | W-4950-30-00-000 |
Verpackung: 1 St.

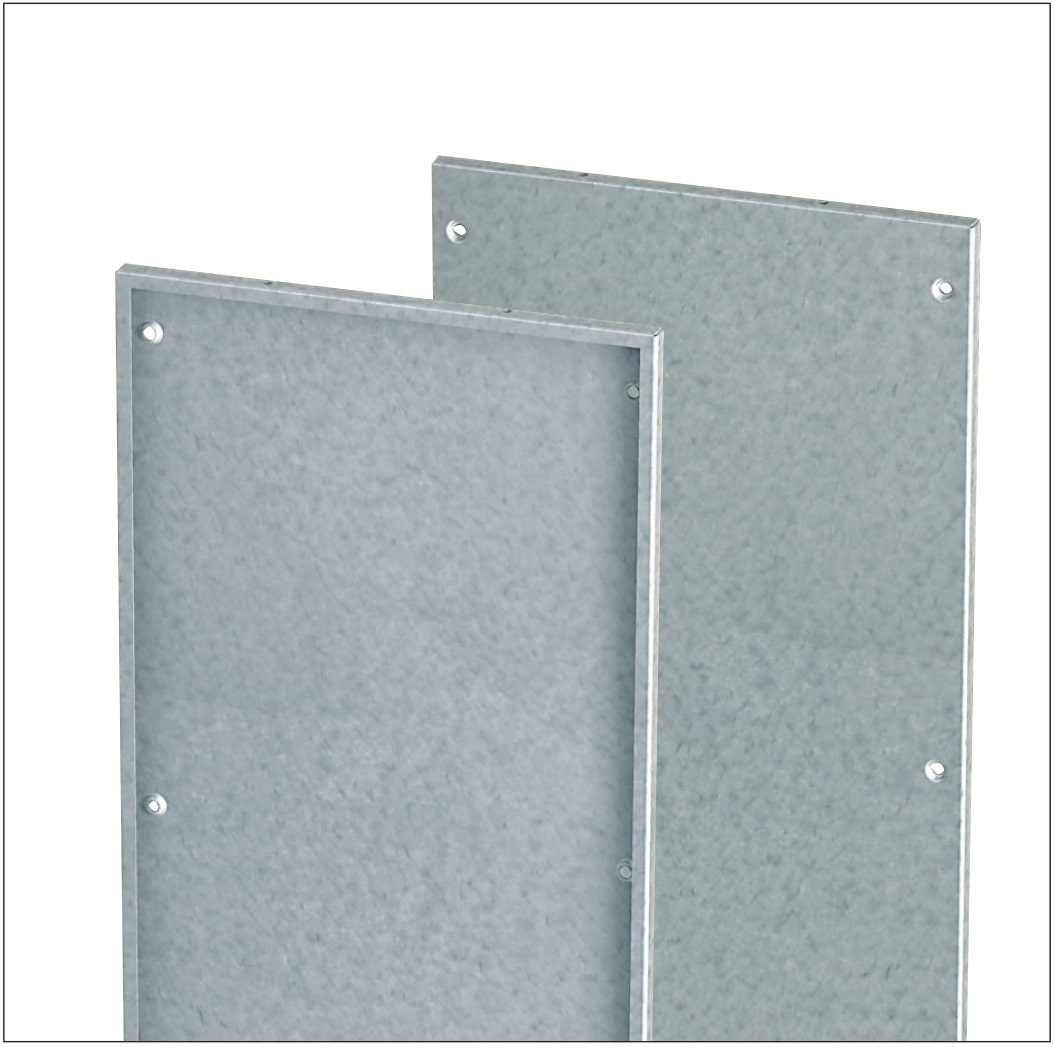

Schottwand
Für angereihte Schränke.
Sie wird auf dieselbe Art montiert wie die ebenen Seitenwände.
Material
Stahlblech Aluzink
Lieferumfang
Schottwand (1 St.) mit Befestigungszubehör für die Montage im Schrank.
| Höhe [mm] | Tiefe [mm] | |
|---|---|---|
| 2000 | 400 | W-1951-31-13-000 |
| 500 | W-1951-31-03-000 | |
| 600 | W-1951-31-02-000 | |
| 800 | W-1951-31-01-000 | |
| 2200 | 500 | W-4950-25-03-000 |
| 600 | W-4950-25-02-000 | |
| 800 | W-4950-25-01-000 | |
Verpackung: 1 St.

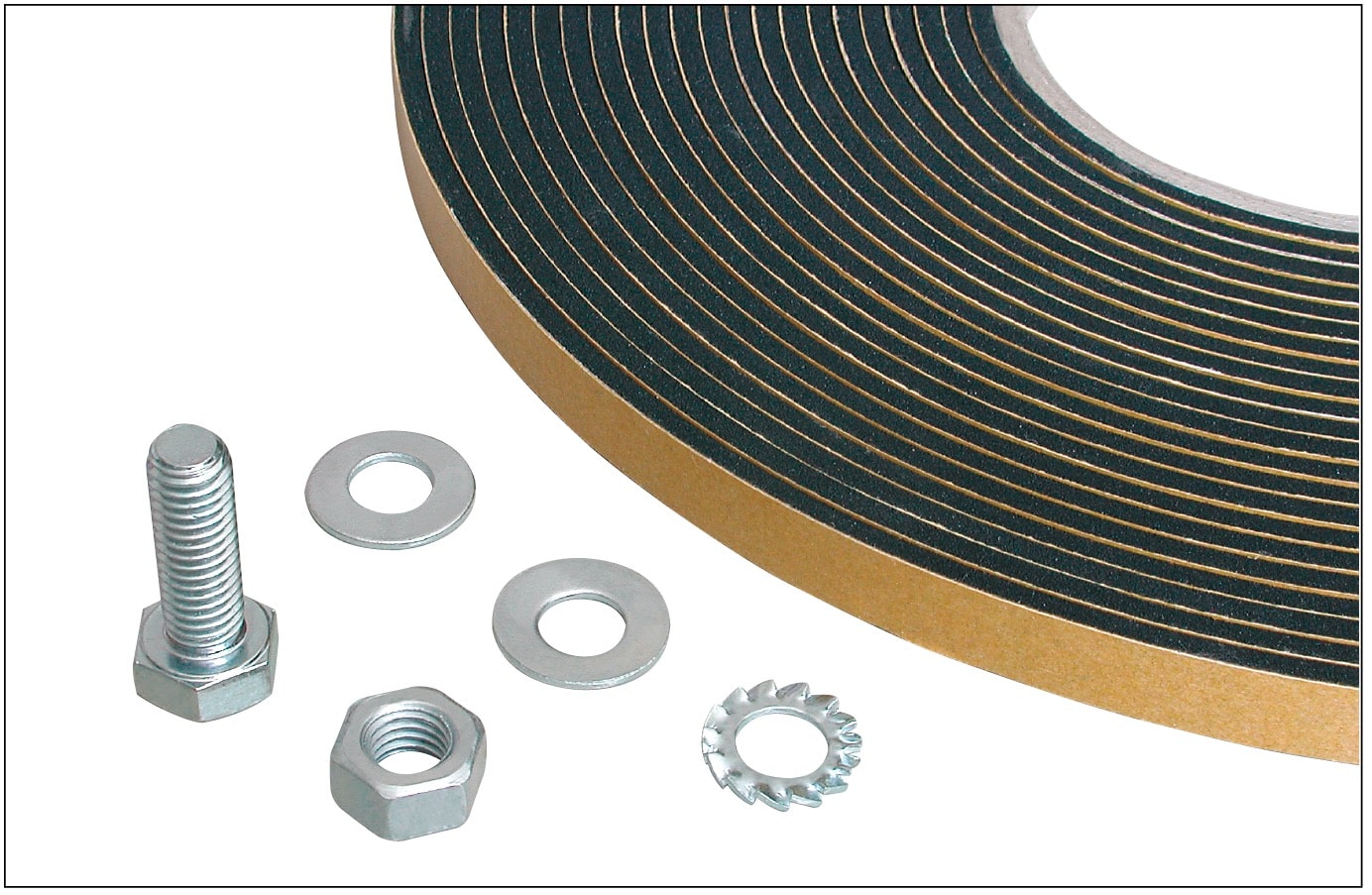

Anreihzubehör
Für die Anreihung von Schränken.
Ein Set ist für die Verbindung von zwei Schränken vorgesehen.
| Teile im Set | Katalognummer |
|---|---|
|
Schraube M8x25 - 6 St. Mutter M8 - 6 St. Unterlegscheibe 8,4 - 12 St. Zahn-Unterlegscheibe 8,4 - 6 St. Selbstklebende Dichtung - 6 m |
W-1951-45-00-000 |
Verpackung: 1 Set
