Schienensysteme - Schränke SZE2
.
ZUBEHÖR SZE2 - 19"-PROFILSCHIENEN

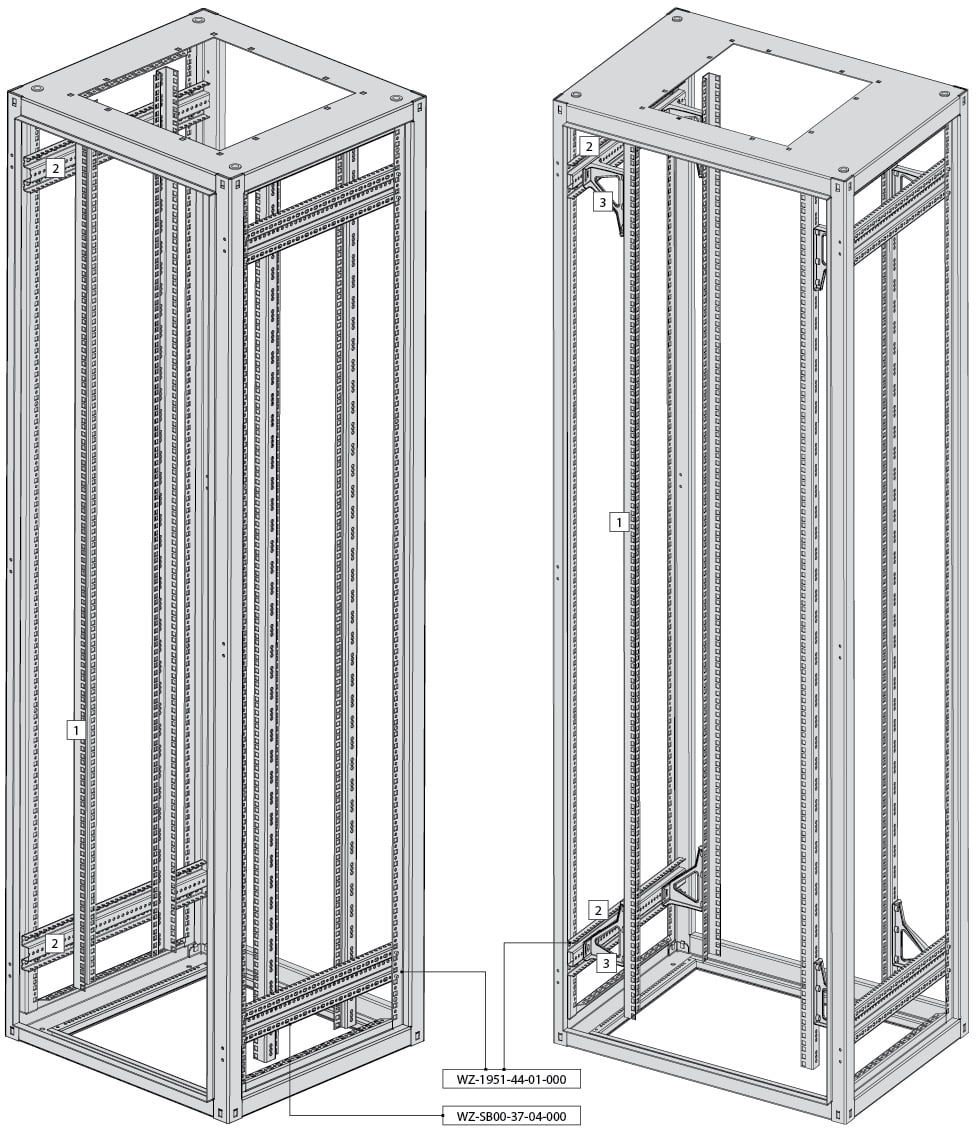

19"-Gestell-Aufbauarten
Schrank mit einer Breite von 600 mm
1. 19"-Profilschiene
2. Montageschiene UNI
Schrank mit einer Breite von 800 mm
1. 19"-Profilschiene
2. Montageschiene UNI
3. Ausleger
Eingesetzte Befestigungselemente:
WZ-1951-44-01-000 - selbstformende Schrauben M6x16
WZ-SB00-37-04-000 - Elemente zur Befestigung der Profilschienen

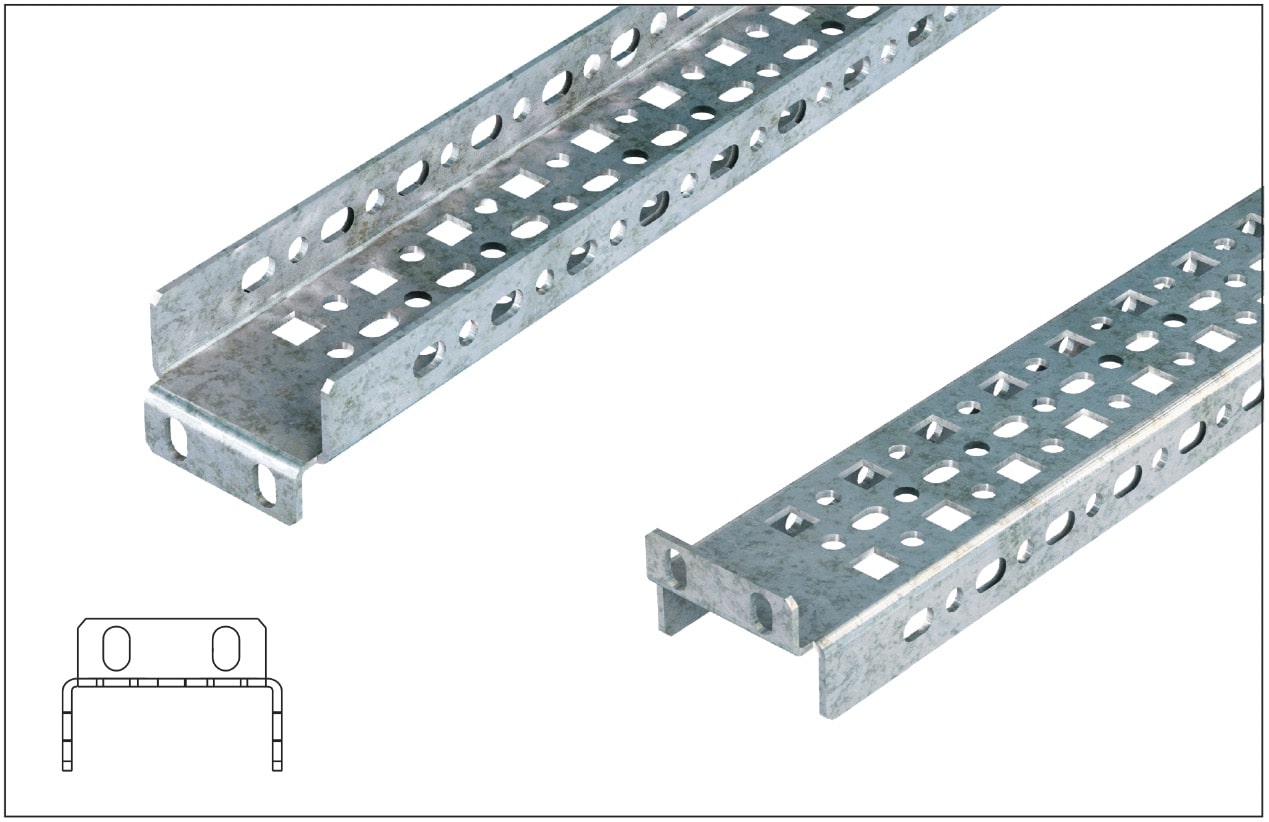

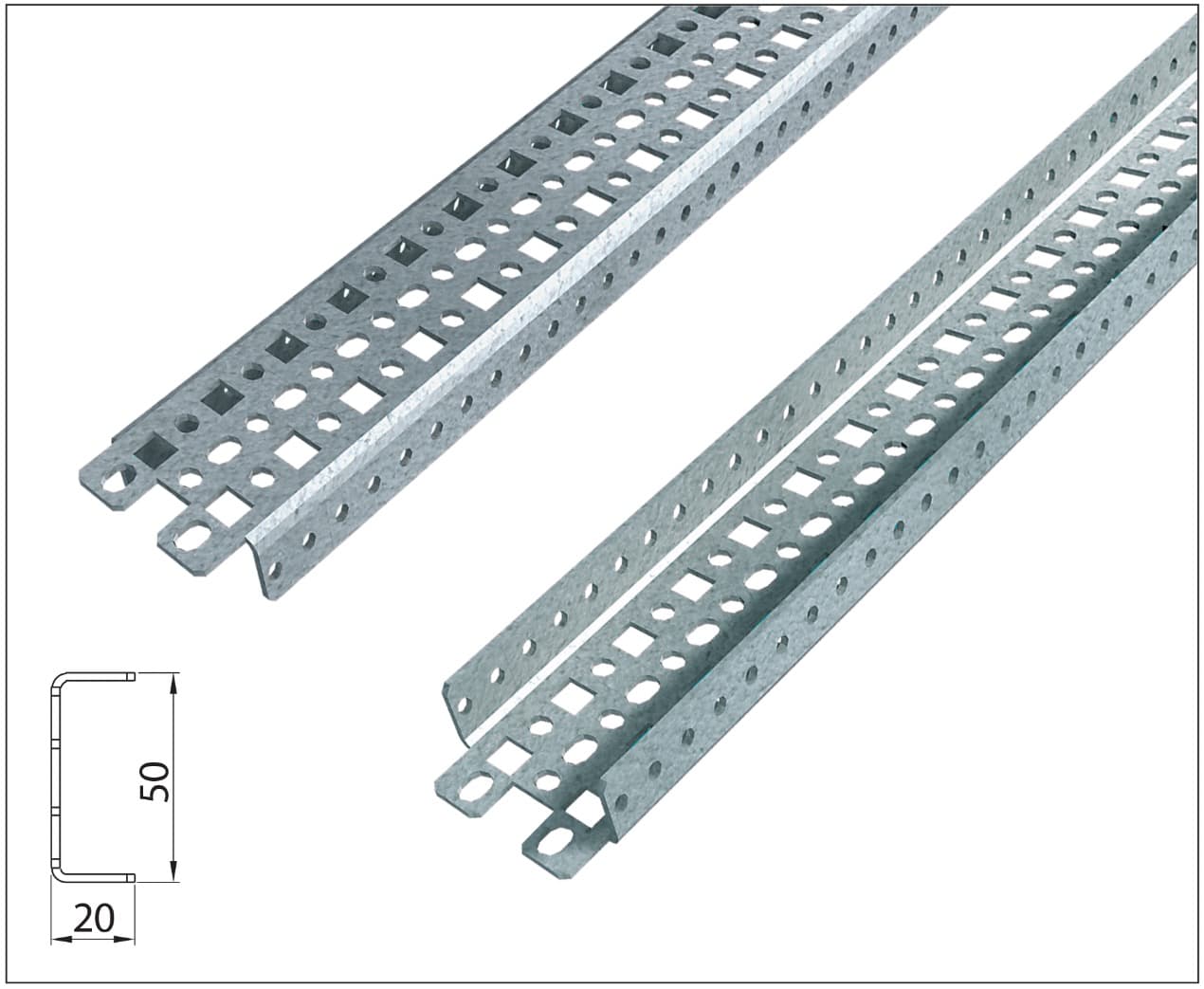

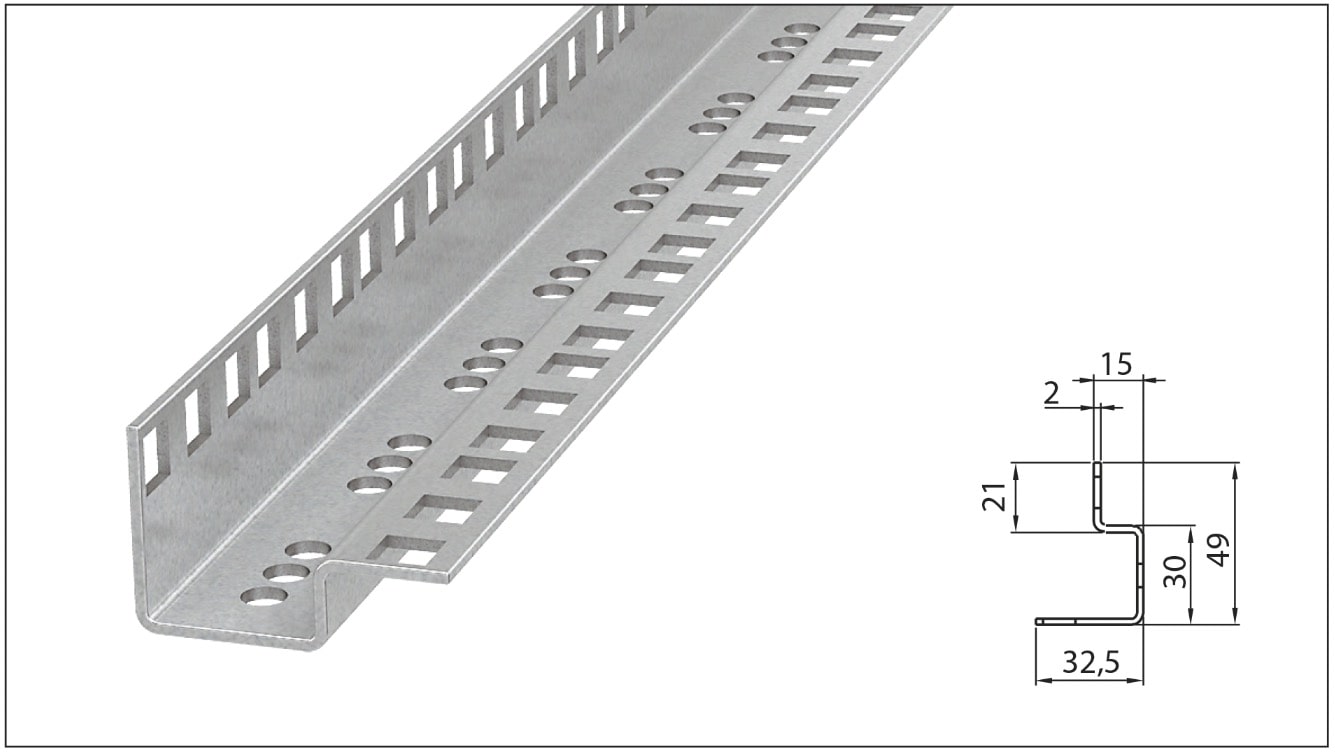

19"-Profilschienen
Für den Einbau von 19"-Geräten in Schränken mit 600 oder 800 mm Breite. Sie werden am Schrankgerüst mittels Montageschienen UNI befestigt; um den 19"-Abstand in 800 mm breiten Schränken zu gewährleisten, sind zusätzliche Ausleger erforderlich. Für 1000 und 1200 mm breite Schränke muss ein individuelles Gestell aus Montageschienen UNI hergestellt werden.
Material
Stahlblech Aluzink
Lieferumfang
Profilschiene ohne Befestigungszubehör
| Technische Daten | |||||
|---|---|---|---|---|---|
| Länge der Profilschiene [mm] | |||||
Verpackung: 1 St.

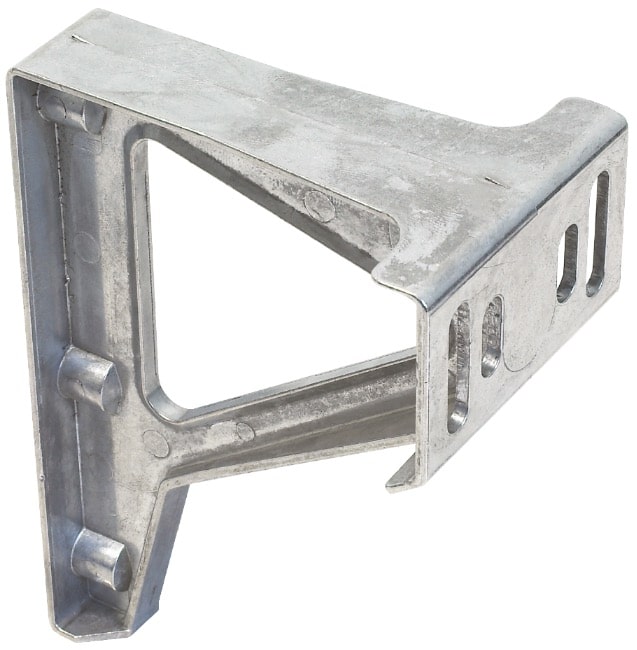

Ausleger
Zur Befestigung der Profilschienen in den 800 mm breiten SZE2-Schränken.
Material
Zamak-Druckguss
Lieferumfang
Ausleger mit Befestigungszubehör für die Montage an der Profilschiene und Montageschiene UNI.
| Verpackung | Katalognummer |
| 1 St. | W-5205-90-00-C12 |

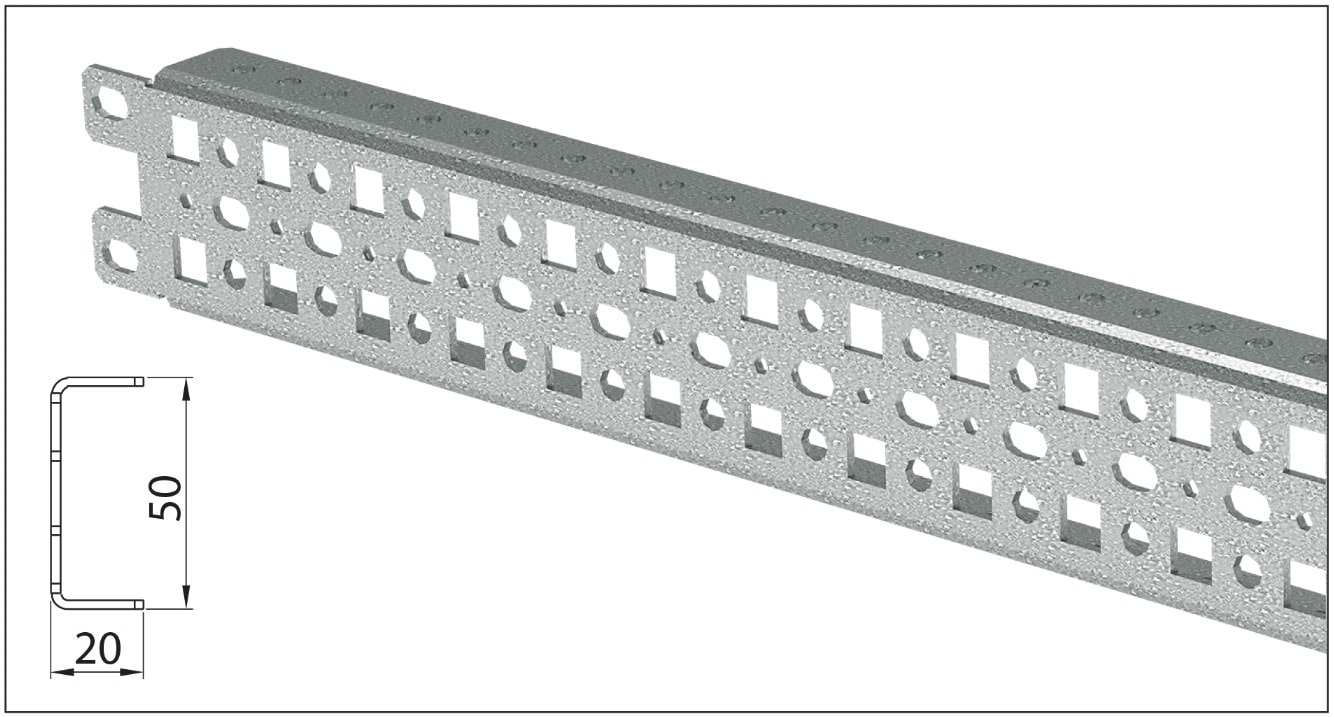

19"-Querträger
Für den Einbau von Geräten an den 19"-Profilschienen oder am 19"-Schwenkrahmen.
Material
Stahlblech Aluzink
Lieferumfang
19"-Querträger ohne Befestigungszubehör
| Verpackung | Katalognummer |
| 1 St. | W-6414-05-00-000 |
Gestell-Aufbauarten - Schienensysteme

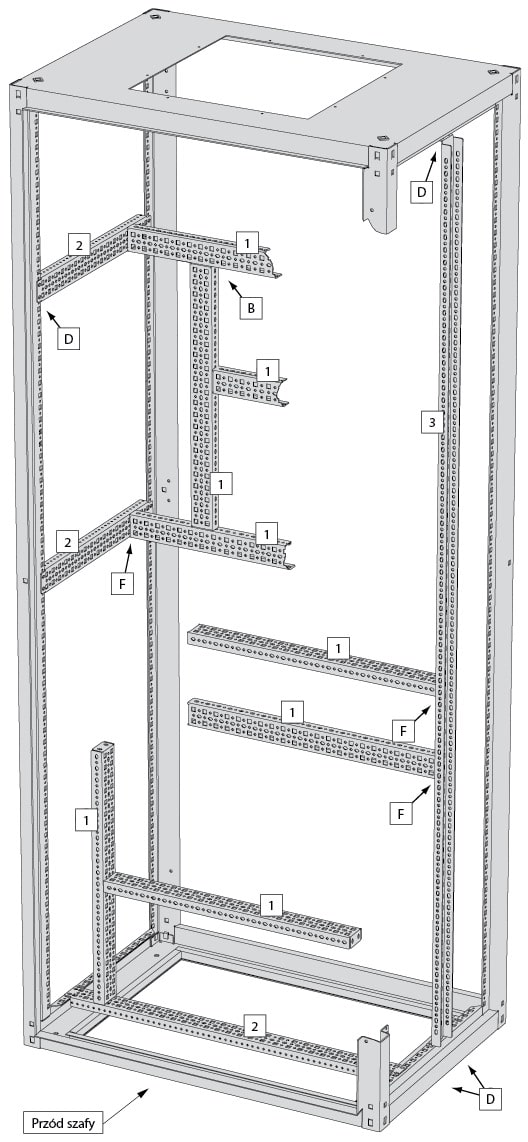

System CLASSIC
1. Montageschiene CLASSIC
2. Querträger CLASSIC
3. Vertikalträger CLASSIC

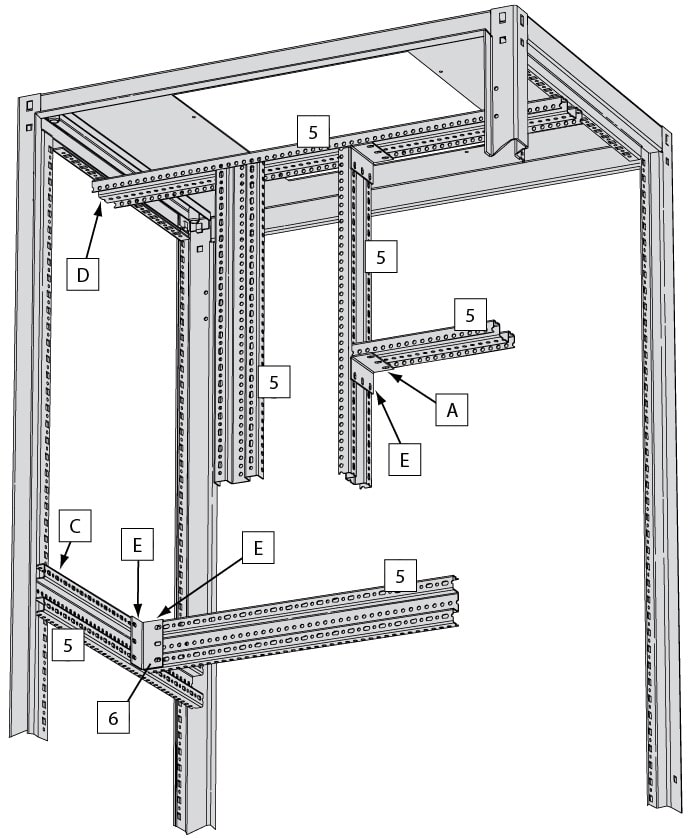

CLASSIC-SYSTEM
5. Montageschiene UNI
6. Winkelelement für die Verbindung
der Montageschienen UNI
| Beschreibung | Stück | Set* Katalognummer | |
| A | Schraube mit Mutter und Unterlegscheiben | 1 | W-1951-44-03-000 |
| B | Schraube mit Mutter und Unterlegscheiben | 2 | W-1951-44-03-000 |
| C | Selbstformende Schraube | 1 | W-1951-44-01-000 |
| C | oder Schraube mit Käfigmutter u. Unterlegscheibe | 2 | W-1951-44-02-000 |
| D | Selbstformende Schraube | 2 | W-1951-44-01-000 |
| D | oder Schraube mit Käfigmutter u. Unterlegscheibe | 2 | W-1951-44-02-000 |
| E | Selbstformende Schraube | 2 | W-1951-44-01-000 |
| E | oder Schraube mit Mutter u. Unterlegscheiben | 2 | W-1951-44-03-000 |
| F | Schraube mit Käfigmutter u. Unterlegscheibe | 2 | W-1951-44-02-000 |
| F | oder Schraube mit Mutter und Unterlegscheiben | 2 | W-1951-44-03-000 |
*) Befestigungszubehör wird in Sets von 20 St. verkauft.
Montageschiene CLASSIC
Zur Befestigung an Quer- und Vertikalträgern.
Material
Stahlblech Aluzink
Lieferumfang
Montageschiene ohne Befestigungszubehör
| Länge [mm] | Katalognummer |

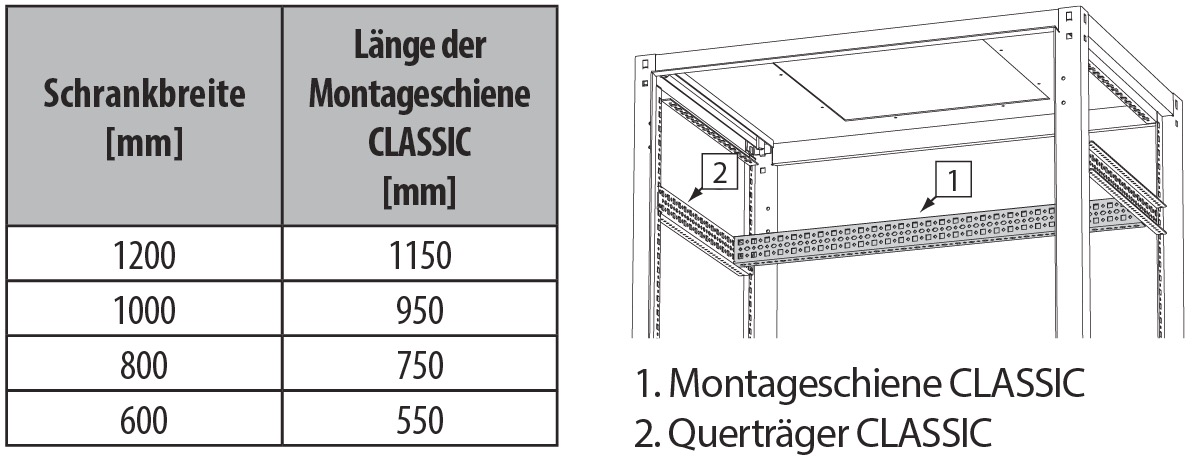

ANPASSUNG DER MONTAGESCHIENEN CLASSIC ZUR SCHRANKBREITE

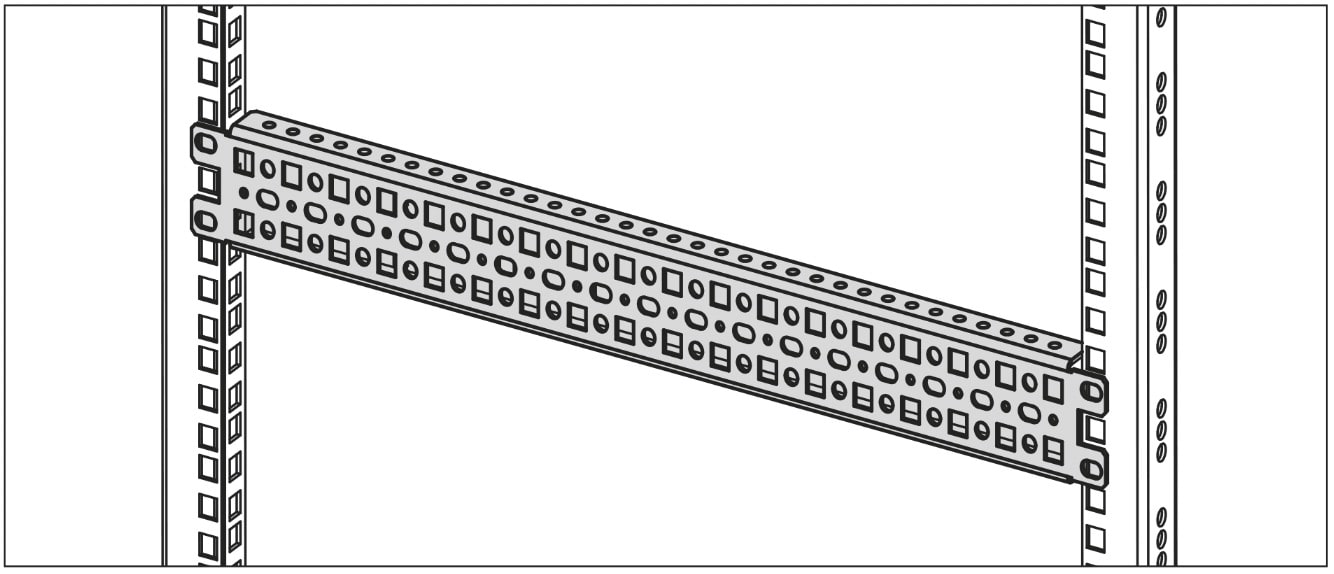

Querträger CLASSIC
Wird an die vertikalen oder horizontalen Lochungen
im Schrankgerüst befestigt.
Material
Stahlblech Aluzink
Lieferumfang
Querträger ohne Befestigungszubehör
| Für den Schrank | |||
| Breite [mm] | Tiefe [mm] | Trägerlänge [mm] | Katalognummer |
| 600 | - | 552,5 | W-1951-46-08-000 |
| 800 | - | 752,5 | W-1951-46-07-000 |
| 1000 | - | 952,5 | W-1951-46-06-000 |
| 1200 | - | 1152,5 | W-1951-46-05-000 |
| - | 400 | 240 | W-1951-46-04-000 |
| - | 500 | 340 | W-1951-46-03-000 |
| - | 600 | 440 | W-1951-46-02-000 |
| - | 800 | 640 | W-1951-46-01-000 |
Verpackung: 1 St.
Vertikalträger CLASSIC
Zur Befestigung an der Boden- und Dachplatte des Schrankgerüstes.
Material
Stahlblech Aluzink
Lieferumfang
Vertikalträger ohne Befestigungszubehör
| Technische Daten | |||||
|---|---|---|---|---|---|
| Für Schrankhöhe [mm] | |||||
Verpackung: 1 St.

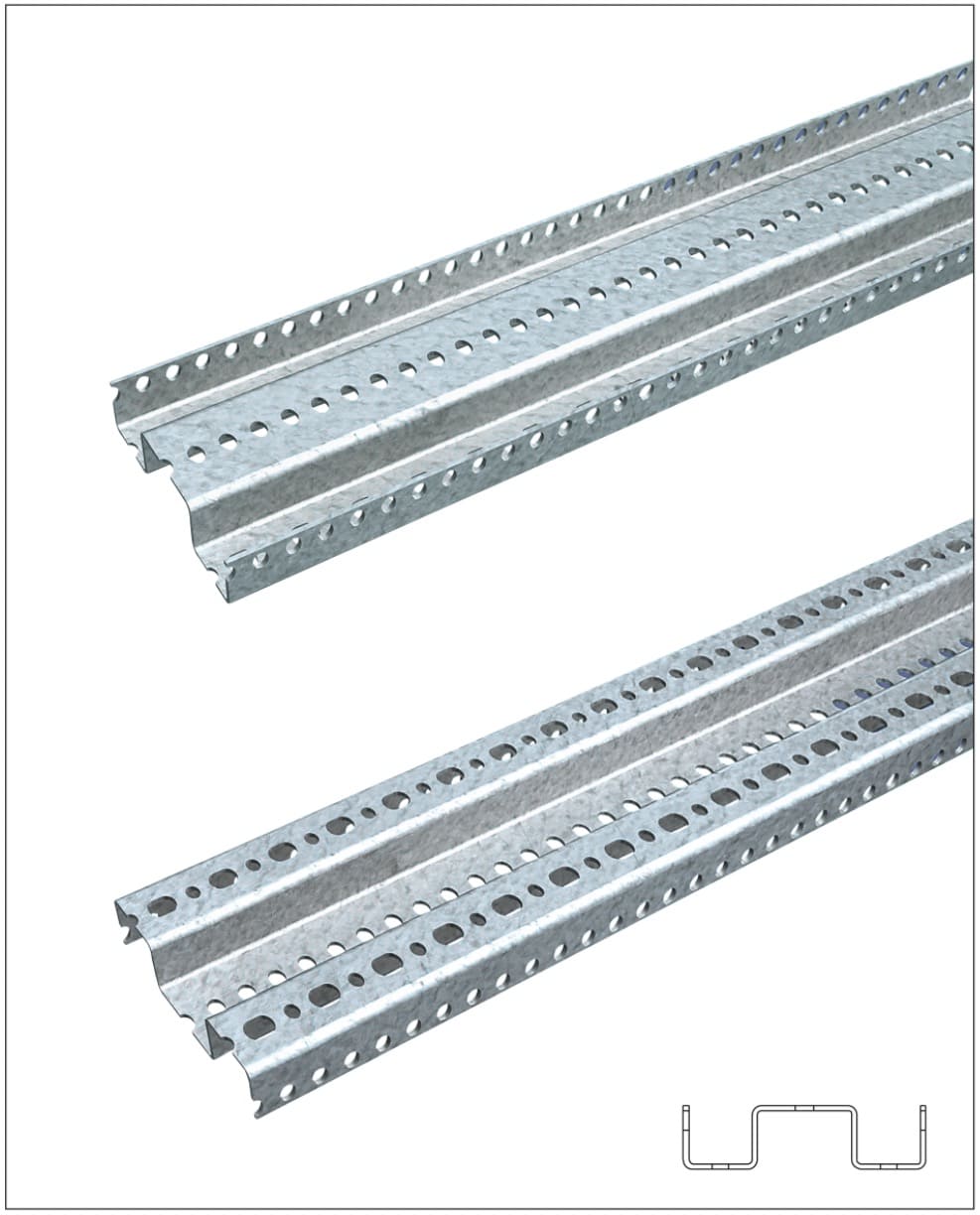

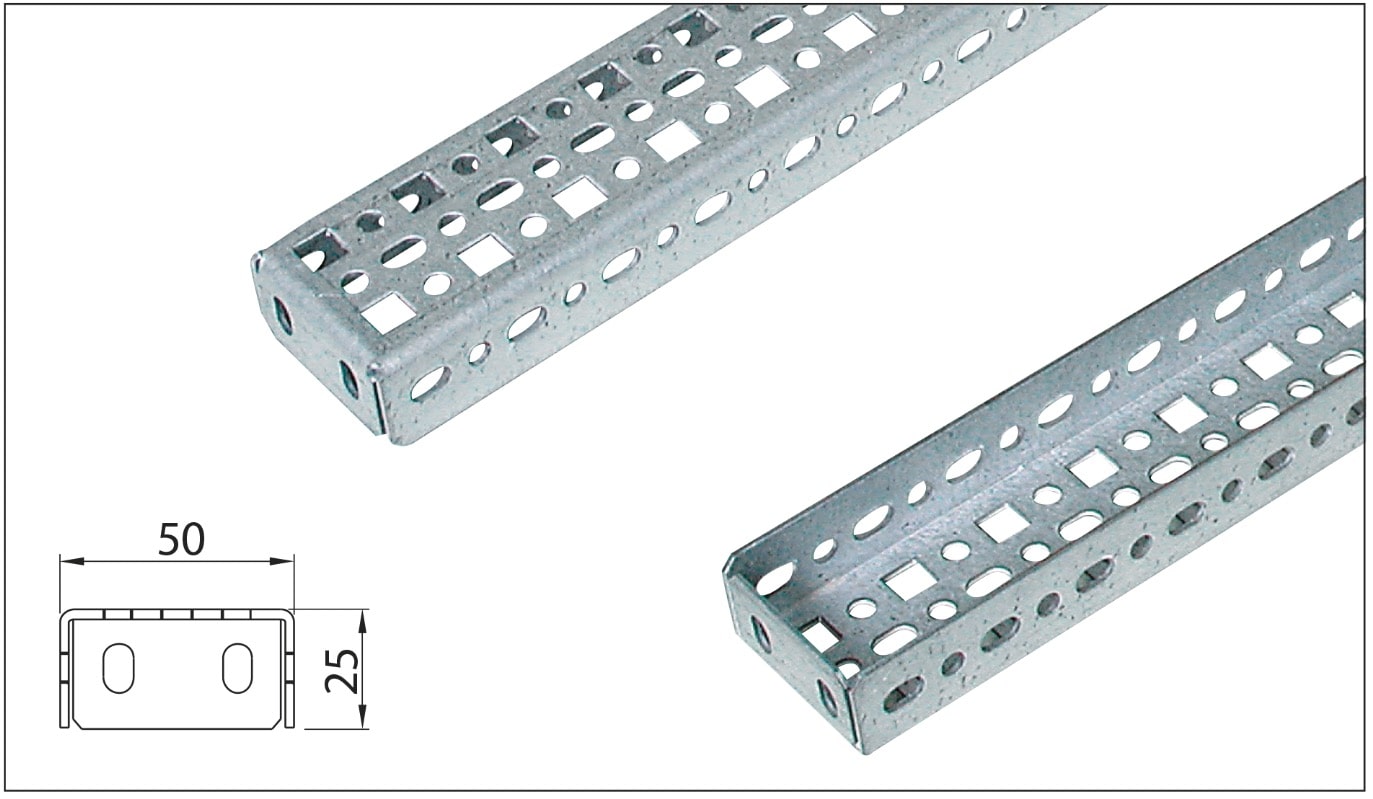

Montageschiene UNI
Montageschienen UNI ermöglichen die Gestaltung jedes Gestells innerhalb des Schrankes. Die Lochungen in den Schienen sind sowohl an die horizontalen als auch vertikalen Lochungen im Schrankgerüst angepasst.Das Standardangebot enthält Schienen, deren Länge den Schrankabmessungen angepasst sind (siehe untenstehende Tabelle). Andere Schienenlängen auf individuelle Kundenanfrage. Es können auch individuelle Schienenlängen zugeschnitten werden.
Material
Stahlblech Aluzink
Lieferumfang
Montageschiene ohne Befestigungszubehör.
| Für den Schrank | Länge der
Montageschiene [mm] |
Katalognummer | ||
|---|---|---|---|---|
| Höhe [mm] |
Breite [mm] |
Tiefe [mm] |
||
| W-1951-19-04-000 | ||||
| W-1951-19-03-000 | ||||
| W-1951-19-02-000 | ||||
| W-1951-19-01-000 | ||||
| W-4950-31-00-000 | ||||
| W-1951-19-08-000 | ||||
| W-1951-19-07-000 | ||||
| W-1951-19-06-000 | ||||
| W-1951-19-05-000 | ||||
| W-1951-19-12-000 | ||||
| W-1951-19-11-000 | ||||
| W-1951-19-10-000 | ||||
| W-1951-19-09-000 | ||||
Verpackung: 1 St.
Montageart der Schienen im Schrank (siehe Seite 36):
1) indirekt über Schiene Nr. WZ-1951-19-05-000 bis WZ-1951-19-08-000.
2) direkt an die Ober- oder Unterplatte.
3) direkt an die Vertikalprofile des Schrankgerüstes.

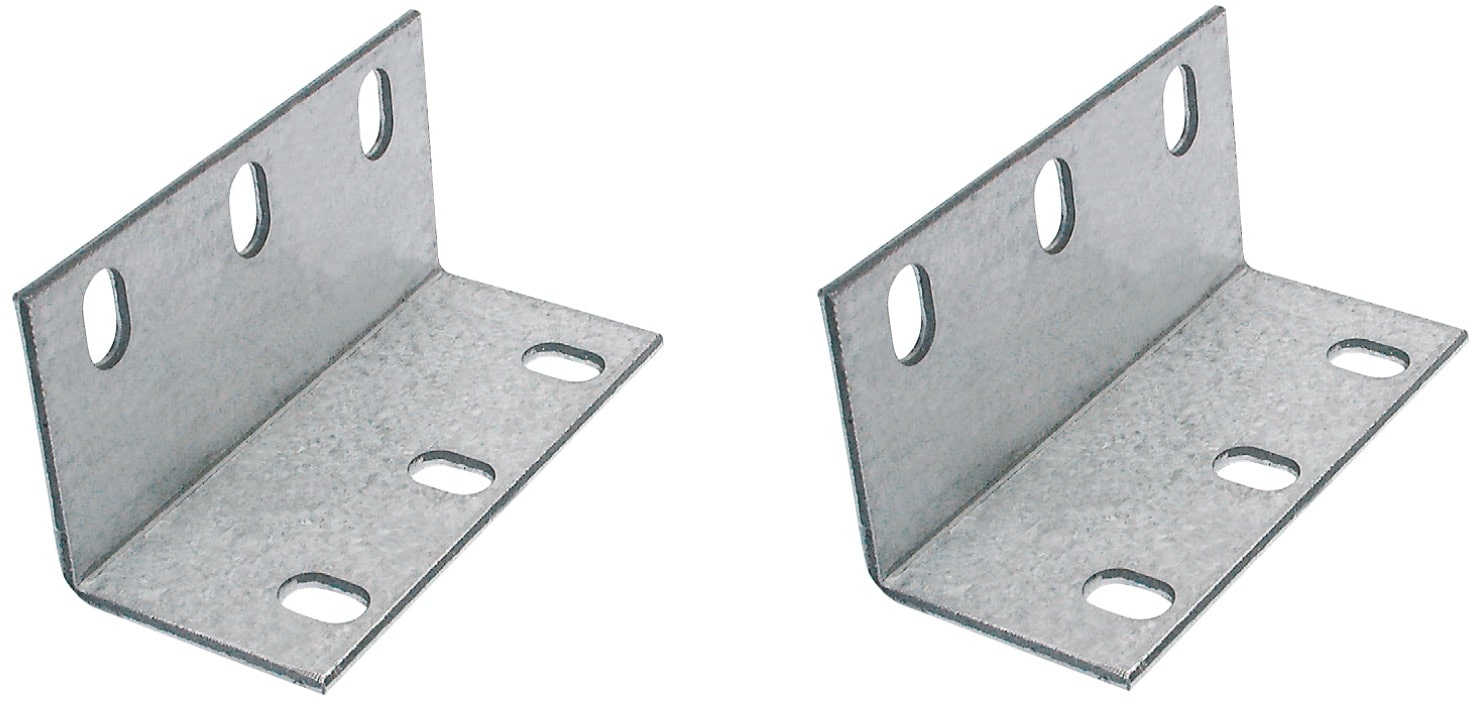

Montageschienen UNI Verbinder
Material
Stahlblech Aluzink
Lieferumfang
1 Verbinder ohne Befestigungszubehör.
| Verpackung | Katalognummer |
| 1 St. | W-1951-21-00-000 |

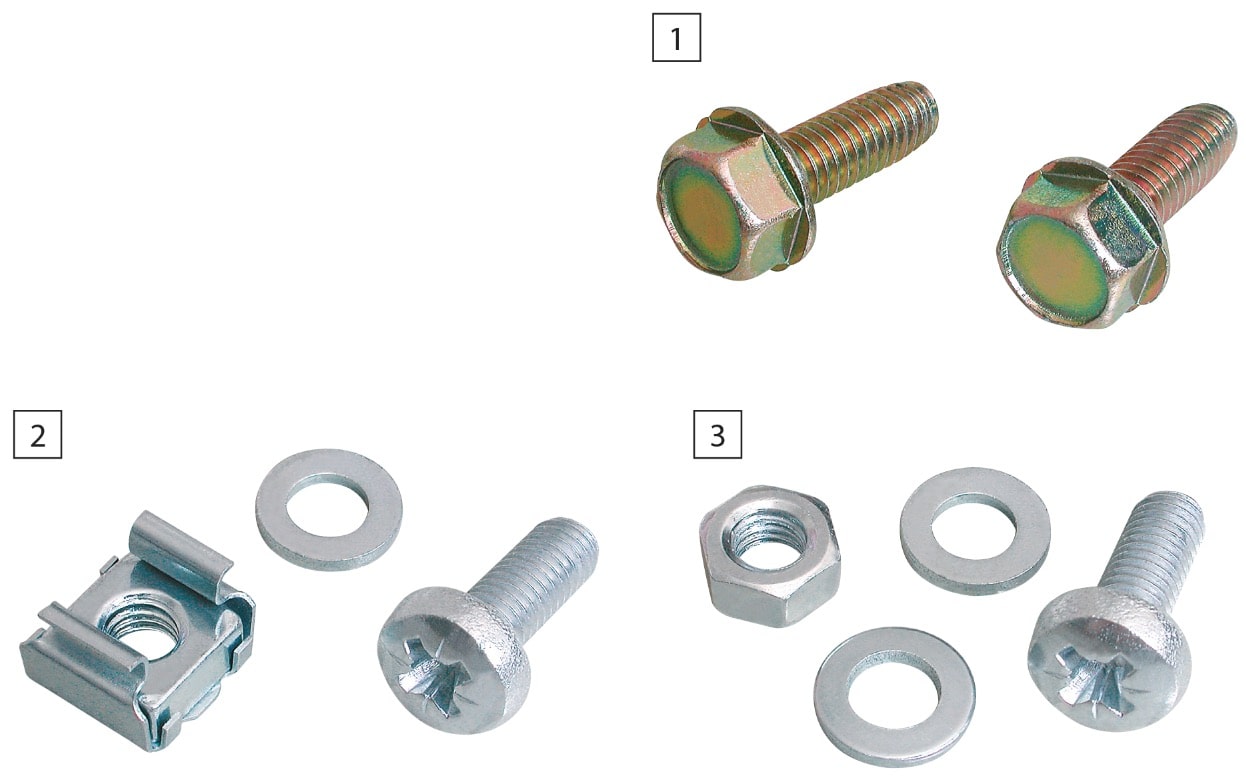

Befestigungszubehör für Montageschienen CLASSIC und UNI
Sie werden in Sets zu je 20 St. angeboten.
| Artikel | Verpackung = 1 Set | Katalognummer |
|---|---|---|
| Selbstformende Schraube M6x16 | 20 St. | W-1951-44-01-000 |
| Schraube M6x16 Käfigmutter M6 Unterlegscheibe 6,4 |
20 St. 20 St. 20 St. |
W-1951-44-02-000 |
| Schraube M6x16 Mutter M6 Unterlegscheibe 6,4 |
20 St. 20 St. 20 St. |
W-1951-44-03-000 |
