ZUBEHÖR SZE2 - ERDUNG, ABSCHIRMUNG

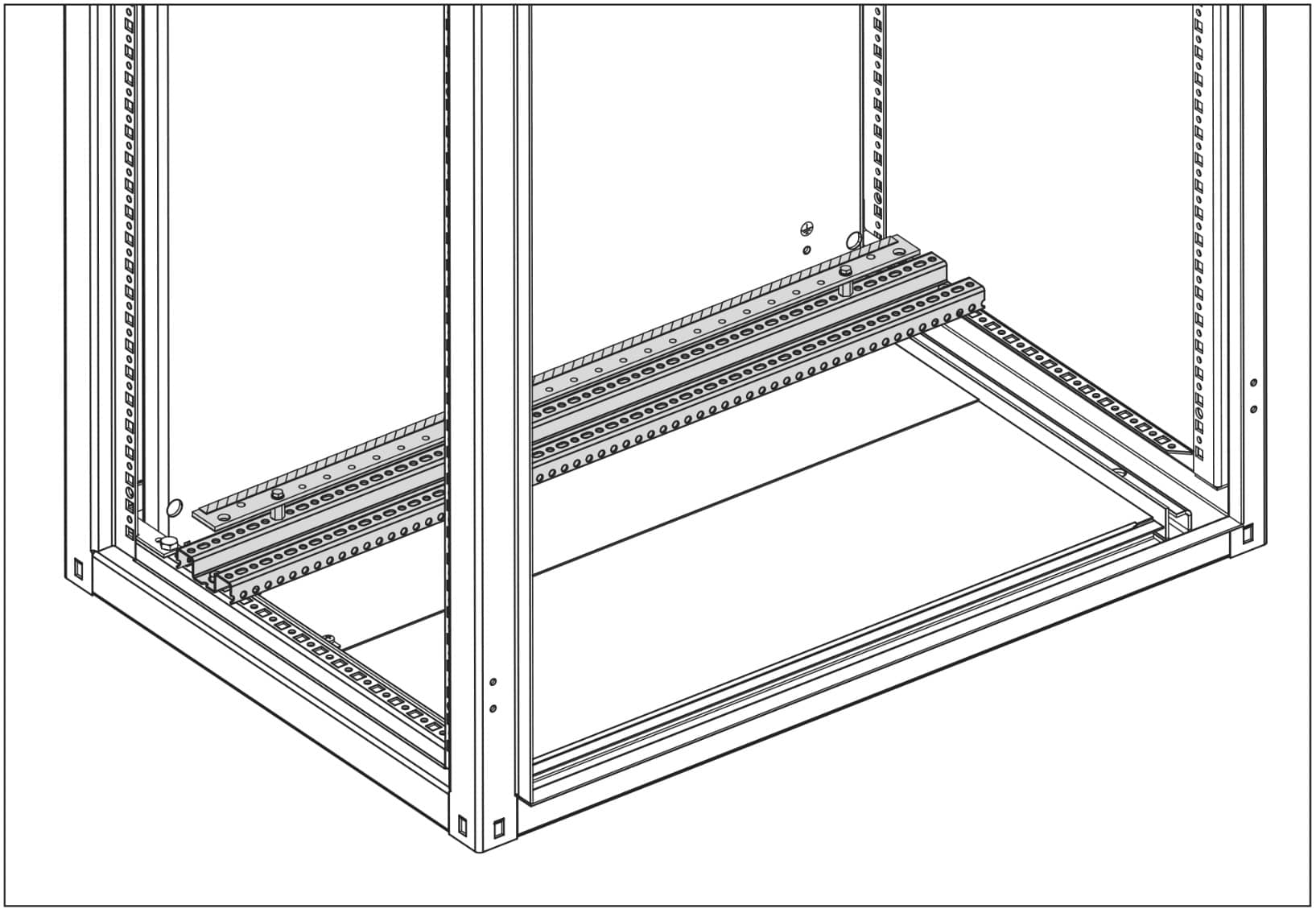

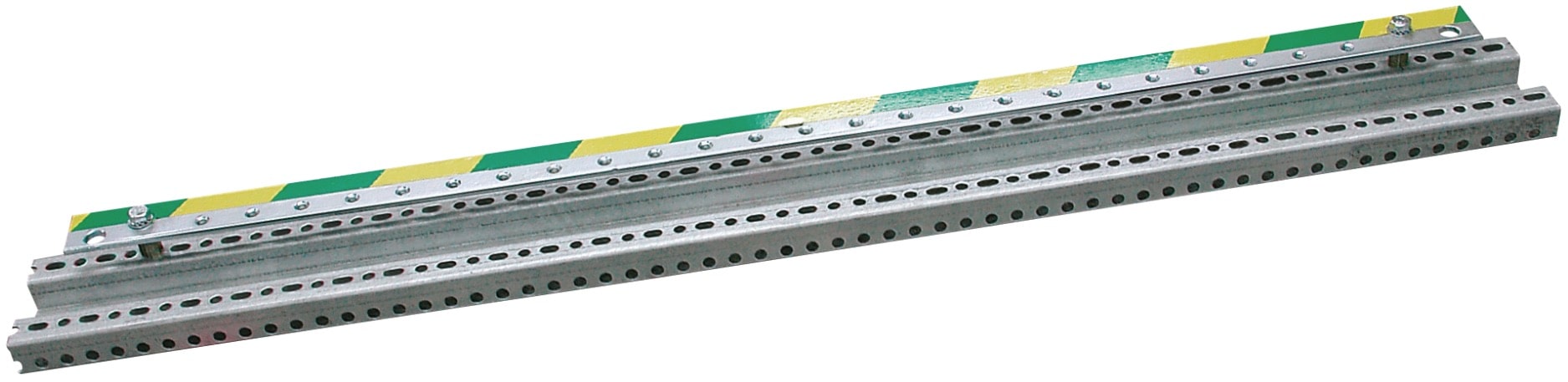

Erdungsschiene-Set

Besteht aus einer Erdungsschiene und einer horizontalen Montageschiene UNI. Wird an den horizontalen Profilen des Schrankgerüstes befestigt. Mit Gewindebohrungen M8 für die Befestigung der Leitungen.

Material
Erdungsschienen: Stahlschiene 30 x 4 mm, verzinkt
Montageschiene UNI: Stahlblech Aluzink

Lieferumfang
Erdungsschienen-Set mit Befestigungszubehör für eine Montage im Schrank.

Für Schrankbreite [mm]
Montageschienen-Länge [mm]
Erdungsschienen-Länge [mm]
Katalognummer
600
562,5
513,5
W-1951-24-04-000
800
762,5
713,5
W-1951-24-03-000
1000
962,5
913,5
W-1951-24-02-000
1200
1162,5
1113,5
W-1951-24-01-000

Verpackung: 1 Set

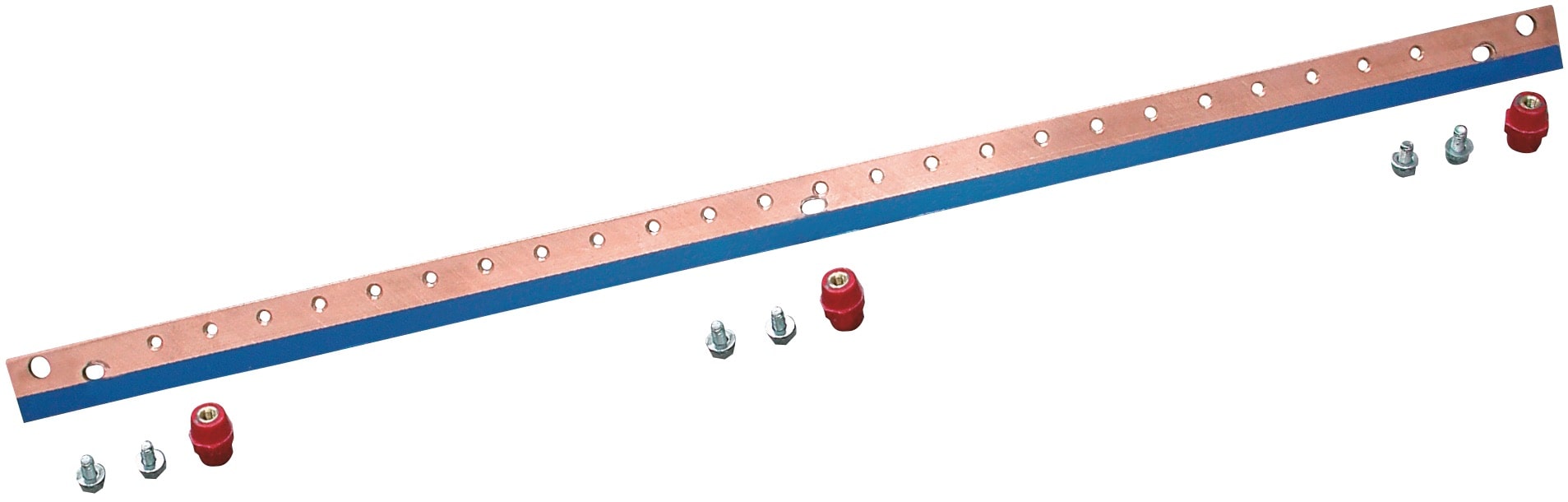

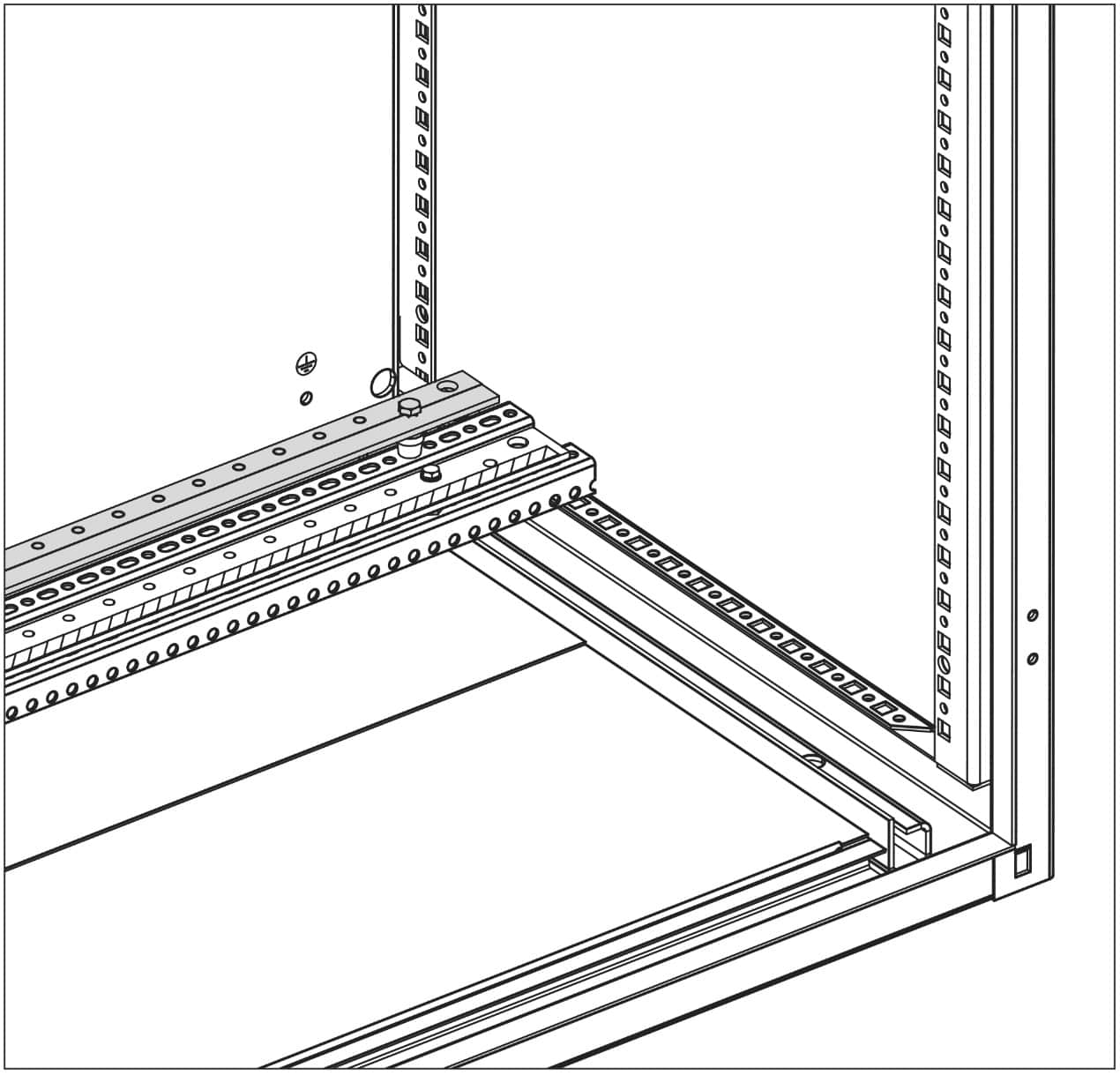

Abschirmungsschiene

Für die Befestigung auf der Montageschiene UNI, die zusammen mit dem Erdungsschienen-Set geliefert wird, auf der Montageschiene CLASSIC oder direkt am Schrankgerüst.
Mit Gewindebohrungen M6 für die Befestigung der Leitungen.

Material
Kupferschiene 30 x 4 mm

Lieferumfang
Abschirmungsschiene mit 3 Isolatoren und Befestigungsschrauben.

Für Schrankbreite
[mm]
Schienenlänge
[mm]
Katalognummer
Abschirmungsschiene mit blauem Band
Abschirmungsschiene ohne Band*
600
513,5
W-1951-25-04-000
W-1951-25-04-000-BT
800
713,5
W-1951-25-03-000
W-1951-25-03-000-BT
1000
913,5
W-1951-25-02-000
W-1951-25-02-000-BT
1200
1113,5
W-1951-25-01-000
W-1951-25-01-000-BT

Verpackung: 1 St.

*) zur Verwendung als Erdungsschiene

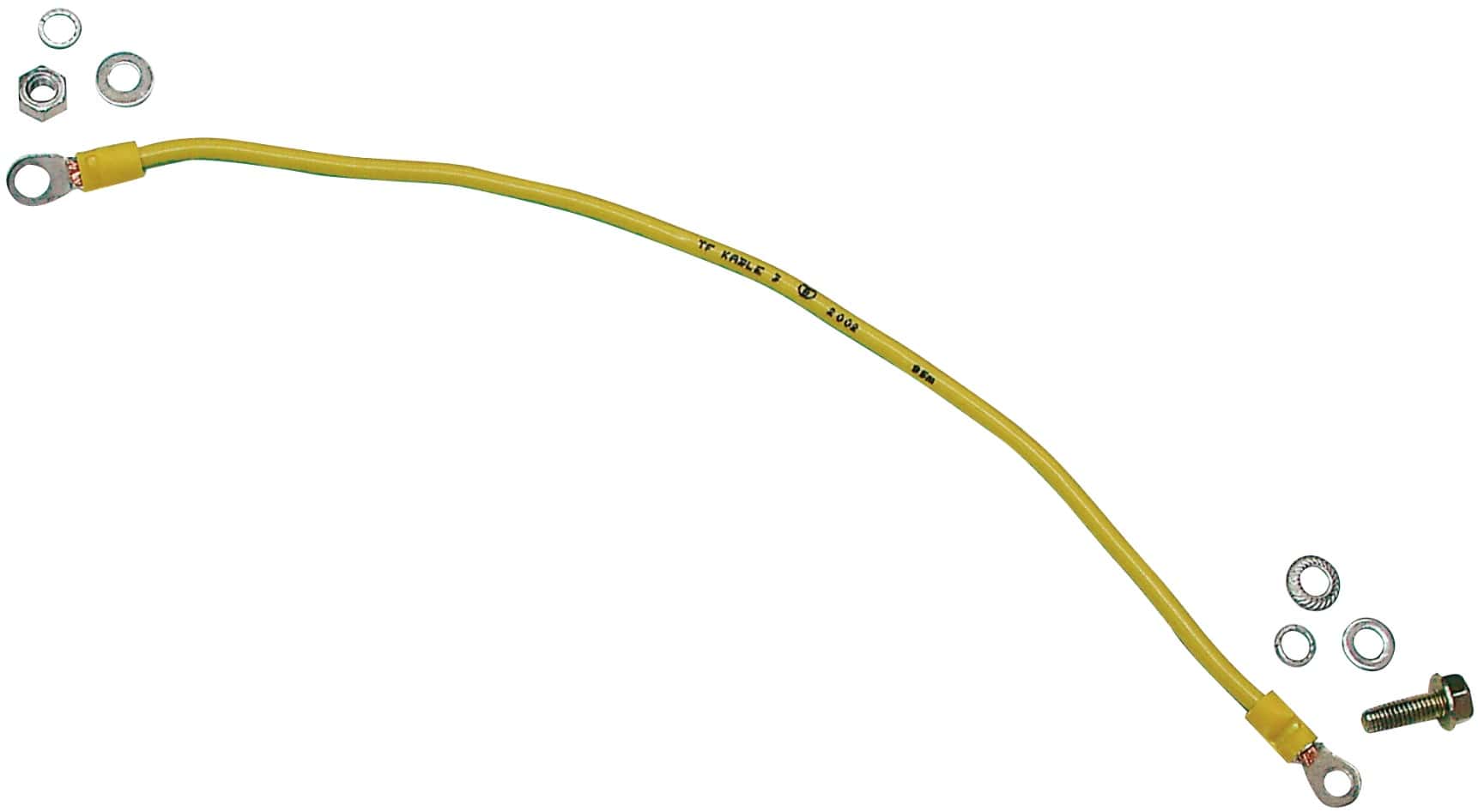

Erdungsleitungen-Set

Kupferleitungen für die Verbindung entfernbarer Schrankelemente mit Erdungsschiene, ausgestattet mit Anschluss-Ösen für M8-Schrauben.

Material
Kupfer

Lieferumfang
Set: 9 St. isolierte Kabel  (Durchschnitt 6 mm2) mit Befestigungszubehör.

Verpackung Katalognummer
1 Set W-1951-33-00-000

Erdungsleitung mit Befestigungszubehör

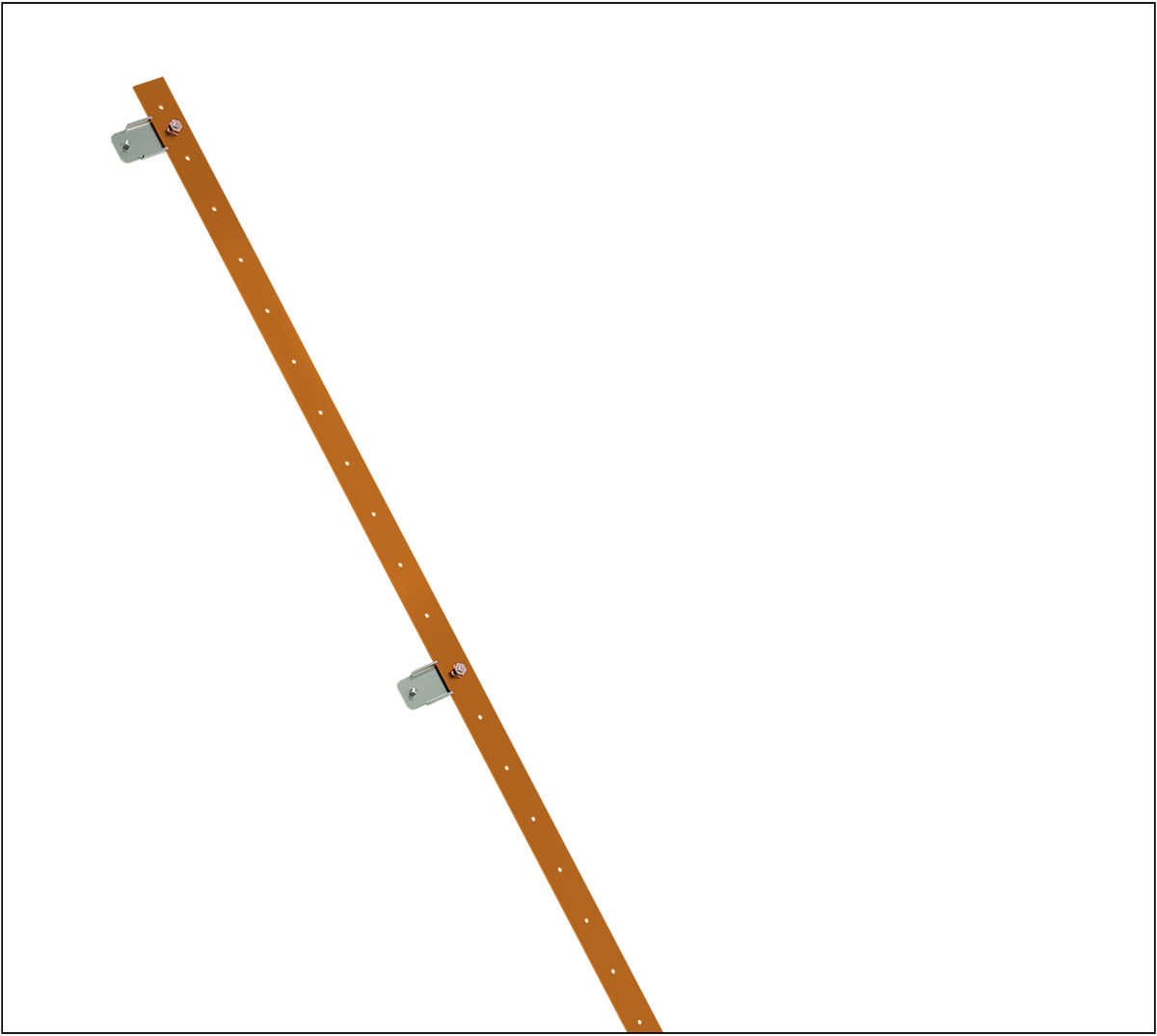

Vertikale Erdungsschiene

Zur Befestigung am 19"-Schwenkrahmen.
Mit Gewindebohrungen M5 für die Befestigung der Leitungen.
Länge: 1650 mm

Material
Kupferschiene 30 x 3 mm

Lieferumfang
Erdungsschiene mit Halter und Befestigungszubehör.

Verpackung Katalognummer
1 Set W-7580-11-00-000
