Montageplatte / Schwenkrahmen - Schränke SZE2
.
ZUBEHÖR SZE2 - MONTAGEPLATTE
Montageplatte

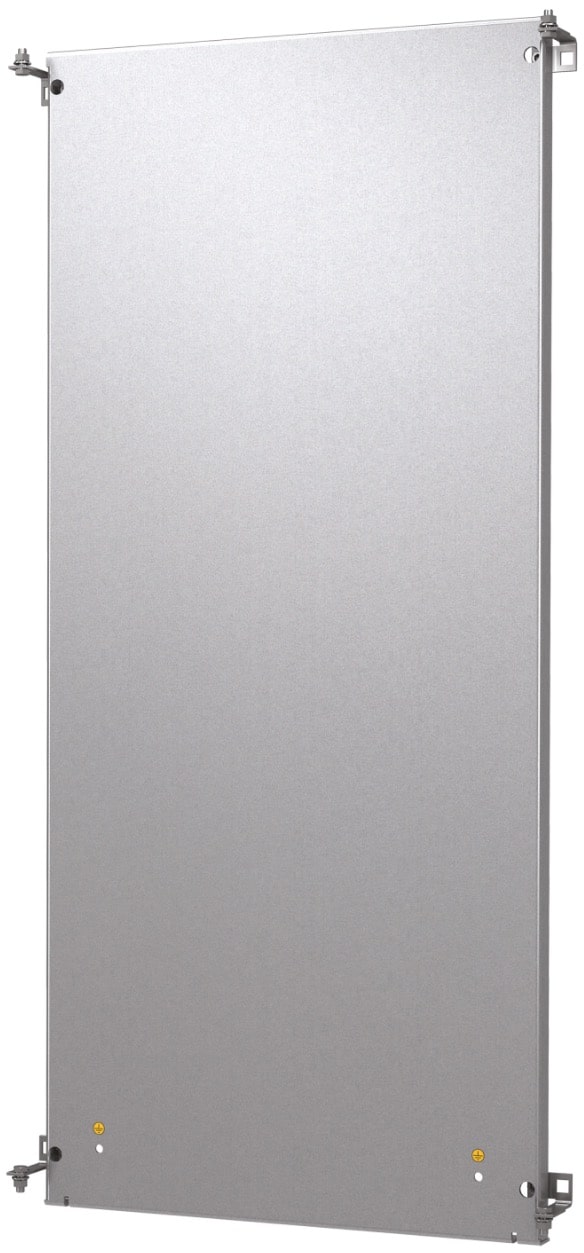

Die Montageplatte dient zum Einbau diverser Apparatur im Schrank SZE2.
Material
Stahlblech Aluzink 3 mm dick;
Blechtoleranzen normal gemäß EN 10143.
Lieferumfang
Montageplatte samt Befestigungselementen zum Einbau im Schrank.
Die Führungen für die Montageplatte werden separat angeboten.
| Katalognummer | ||
|---|---|---|
| Höhe [mm] | Breite [mm] | |
| 600 | W-1951-67-10-000-BP | |
| 800 | W-1951-67-07-000-BP | |
| 1000 | W-1951-67-04-000-BP | |
| 1200 | W-1951-67-01-000-BP | |
| 600 | W-4950-28-10-000-BP | |
| 800 | W-4950-28-07-000-BP | |
| 1000 | W-4950-28-04-000-BP | |
| 1200 | W-4950-28-01-000-BP | |
Verpackung: 1 St.
Hinweis:
Auf Wunsch fertigen wir auch Montageplatten in Schwenkausführung, inkl. Scharnieren, aus verzinktem Blech oder aus Textolit-Platte.
Die Montageplatte kann auch in RAL 7035 (Standard) oder nach Kundenwunsch in einer anderen Farbtonart pulverbeschichtet werden.
Führungen der Montageplatte

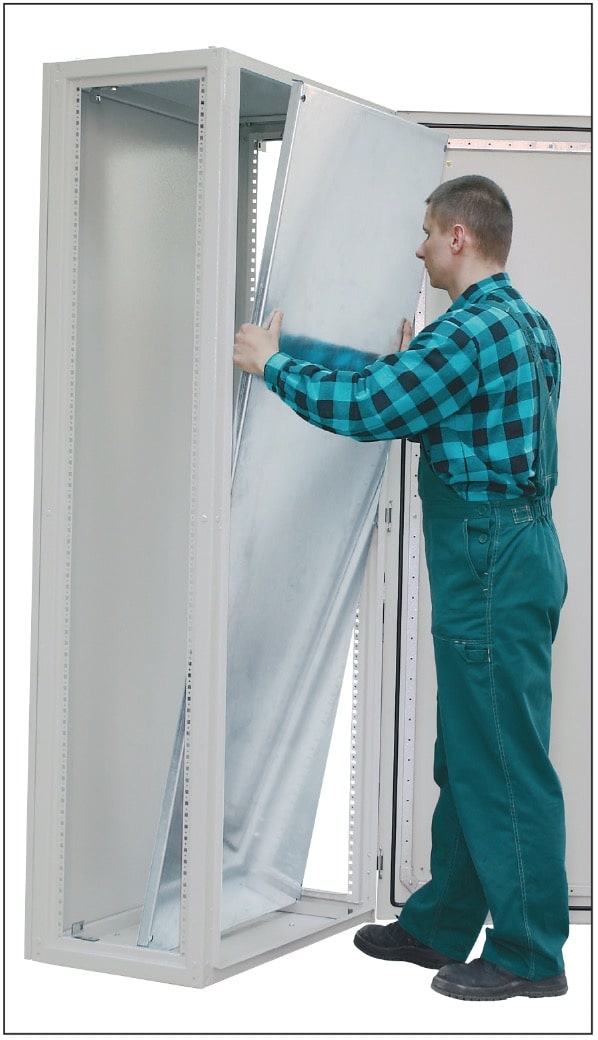

Die Führungen dienen zum Einbau der Montageplatte im Schrank SZE2, erleichtern deren Einlage und Platzierung im Schrank.
Material
Stahlblech Aluzink
Lieferumfang
Satz von 2 Führungen samt Elementen für die Befestigung auf der unteren Schrankplatte.
| Für Schranktiefe [mm] | Katalognummer |
|---|---|
| 400 | W-1951-64-04-000 |
| 500 | W-1951-64-03-000 |
| 600 | W-1951-64-02-000 |
| 800 | W-1951-64-01-000 |
Verpackung: 1 Set
19"-Schwenkrahmen
Für den Einbau in 800 und 600 mm breiten Schränken.

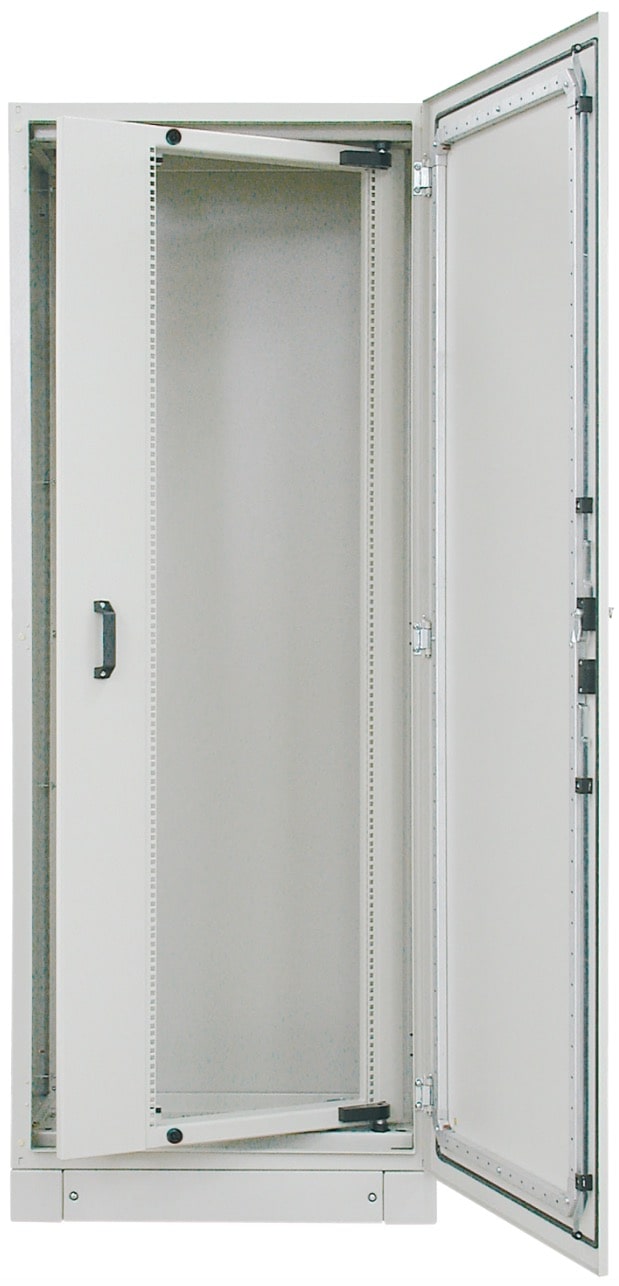

Verfügbar in symmetrischer und asymmetrischer Variante.
Ausgestattet mit einem Türstopper. Zwei Vorreiber mit Doppelbart-Verschluss-Einsätzen. Sowohl Links- als auch Rechtsanschlag möglich durch 180° Drehung.
Maximaler Öffnungswinkel: 120°
Traglast: 150 kg
Material
Stahlblech und Stahlprofile, RAL 7035 pulverbeschichtet
Lieferumfang
Schwenkrahmen mit Befestigungszubehör.
| Für den Schrank | Höheneinheiten
Schwenkrahmen HU [HU=44,45 mm] |
Rahmenvariante | Maximale
Einbautiefe
der Applikationen Gmax [mm] |
Katalognummer | |
|---|---|---|---|---|---|
| Breite [mm] |
Höhe [mm] |
||||
| 600 | 2000 | 40 U | symmetrisch | 180 | W-1951-29-05-011 |
| 2200 | 44 U | symmetrisch | 180 | W-1951-29-08-011 | |
| 800 | 2000 | 40 U | symmetrisch | 360 | W-1951-29-01-011 |
| asymmetrisch | 440 | W-1951-20-01-011 | |||
| 2200 | 44 U | symmetrisch | 360 | W-4950-26-00-011 | |
| asymmetrisch | 440 | W-4950-27-00-011 | |||
Verpackung: 1 St.
Bemerkung:
Auf Anfrage können Schaltschränke auch mit einem Schwenkrahmen mit 180° Öffnungswinkel beauftragt werden.
19"-Schwenkrahmen mit erhöhter Tragfähigkeit
Auf Anfrage ist es möglich, ein Schrank SZE2 mit einem Schwenkrahmen mit 200 kg Tragfähigkeit herzustellen. Der Schwenkrahmen verfügt dann über eine Auflaufrolle, und der Rahmen des Schrankes ist mit speziellen Verstärkungen ausgerüstet, die verhindern, dass er sich beim Öffnen des belasteten Rahmens deformiert.
Für weitere Informationen wenden Sie sich bitte an die Handelsabteilung von ZPAS.
