Schrankboden - Schränke SZE2
.
ZUBEHÖR SZE2 - SCHRANKBODEN

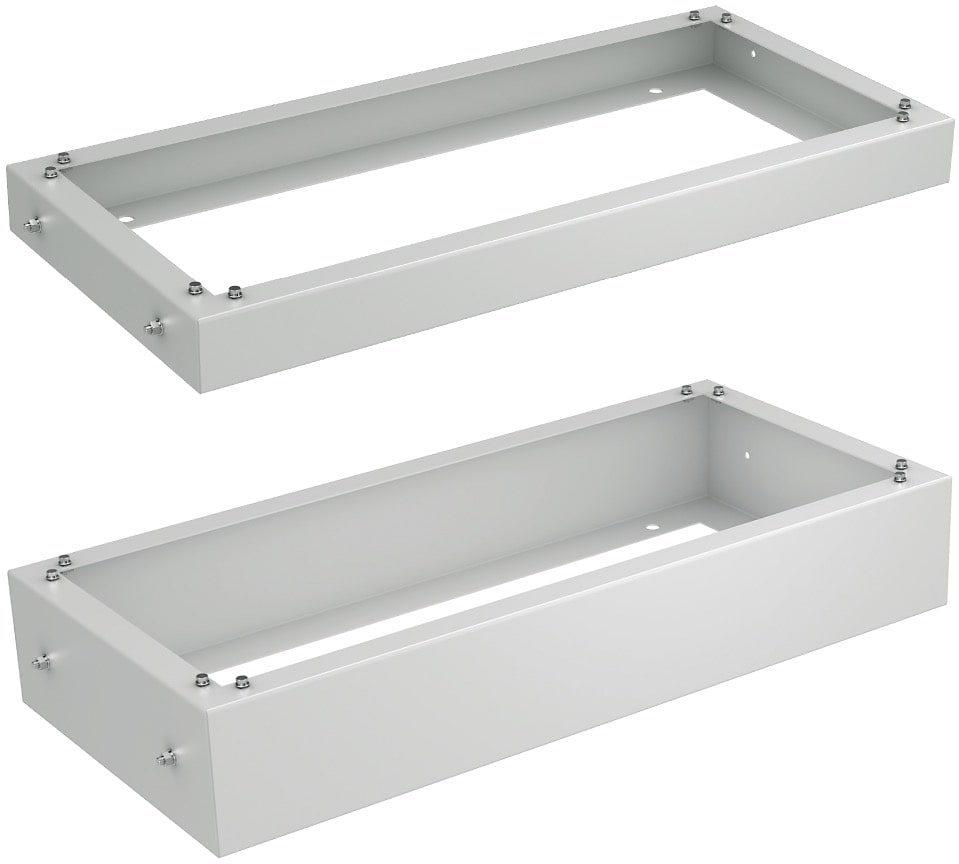

Sockel geschweisst
Für Schränke mit hoher Belastung oder für Schränke die z.B. per Gabelstapler ohne Palette bewegt werden sollen.
Material
Stahlblech, RAL 7035 pulverbeschichtet
Lieferumfang
Sockel inklusive Befestigungszubehör.
| 1200 | 800 | W-1951-71-01-011 | W-1951-74-01-011 |
| 600 | W-1951-71-02-011 | W-1951-74-02-011 | |
| 500 | W-1951-71-03-011 | W-1951-74-03-011 | |
| 1000 | 600 | W-1951-71-05-011 | W-1951-74-05-011 |
| 500 | W-1951-71-06-011 | W-1951-74-06-011 | |
| 800 | 800 | W-1951-71-07-011 | W-1951-74-07-011 |
| 600 | W-1951-71-08-011 | W-1951-74-08-011 | |
| 500 | W-1951-71-09-011 | W-1951-74-09-011 | |
| 400 | W-1951-71-10-011 | W-1951-74-10-011 | |
| 600 | 800 | W-1951-71-11-011 | W-1951-74-11-011 |
| 600 | W-1951-71-12-011 | W-1951-74-12-011 | |
| 500 | W-1951-71-13-011 | W-1951-74-13-011 | |
| 400 | W-1951-71-14-011 | W-1951-74-14-011 | |
Verpackung: 1 St.

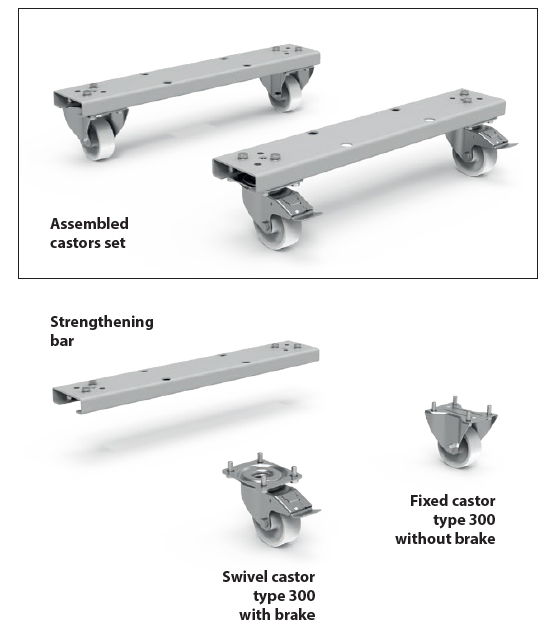

Rollensatz
Vorgesehen für Schränke SZE2 und SZE2 PC mit einer Breite von 600, 800 und 1000 mm. Besteht aus Rollen des Typs 300 und Stützschienen, die an der Vorder- und Rückseite des Schrankes befestigt werden.
Belastbarkeit: 600 kg
Höhe: 135,5 mm
Material
Stützschienen - Stahlblech, RAL 7035 pulverbeschichtet.
Rollen - Kunststoff, verzinktes Stahlblech.
Bestellung
Der Rollensatz ist aus den Bauteilen zu bestellen: zwei Rollen mit Sperre, zwei Rollen ohne Sperre und dazu die entsprechenden zwei Stützschienen je nach Schrankbreite. Die Befestigungselemente sind im Lieferumfang enthalten.
| Artikel | Verpackung | Katalognummer | |
|---|---|---|---|
| Rolle, Typ 300 mit Sperre | 2 szt. | W-SB73-00-01-000-2 | |
| Rolle, Typ 300 ohne Sperre | 2 szt. | W-SB73-00-02-000-2 | |
| Stützschienen für Schrankbreite | 600 mm | 2 szt. | W-SB74-00-01-011-2 |
| 800 mm | 2 szt. | W-SB74-00-02-011-2 | |
| 1000 mm | 2 szt. | W-SB74-00-03-011-2 | |
Sockel verschraubt
Sockel besteht aus Ecken und abnehmbaren Blenden. Die Ecken tragen das gesamte Gewicht des Schrankes. Durch Abschrauben der Blenden wird der Zugang zum Raum unter dem Schrank möglich.
Bestellverfahren
Der Sockel ist aus folgenden Komponenten zu bestellen: Sockelecken und den entsprechenden Sockelblenden, abhängig von der Breite und Tiefe des Schrankes.

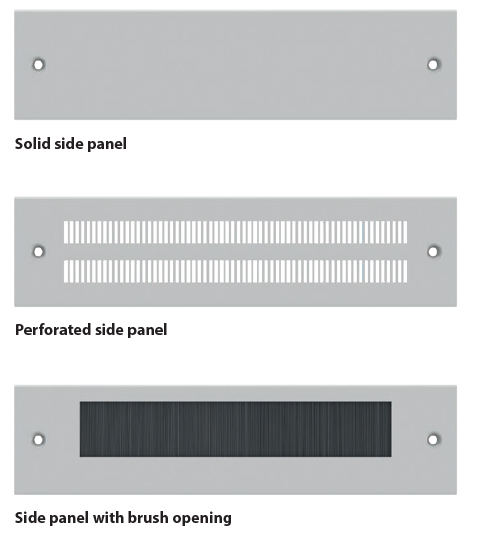

Sockelblenden
Sockelblenden sind in drei Ausführungen erhältlich. Diese können auch bei beladenem Schrank entfernt oder ersetzt werden.
Material
Stahlblech, pulverbeschichtet in RAL 7035 (hellgrau).
Lieferumfang
Sockelblende mit Befestigungszubehör.
| Sockelblende | Für Sockelwand | Länge der Sockelblende [mm] |
Länge der Sockel-Seitenwand [mm] |
Katalognummer |
|---|---|---|---|---|
| Voll | fordere oder hintere | 400 | 600 | W-6935-46-05-011 |
| 600 | 800 | W-6935-46-03-011 | ||
| 800 | 1000 | W-6935-46-02-011 | ||
| 1000 | 1200 | W-6935-46-01-011 | ||
| linke
oder rechte |
150 | 350 | W-6935-46-10-011 | |
| 250 | 450 | W-6935-46-08-011 | ||
| 350 | 550 | W-6935-46-06-011 | ||
| 550 | 750 | W-6935-46-04-011 | ||
| Perforiert | fordere oder hintere | 400 | 600 | W-6935-92-05-011 |
| 600 | 800 | W-6935-92-03-011 | ||
| 800 | 1000 | W-6935-92-02-011 | ||
| 1000 | 1200 | W-6935-92-01-011 | ||
| linke
oder rechte |
150 | 350 | W-6935-92-10-011 | |
| 250 | 450 | W-6935-92-08-011 | ||
| 350 | 550 | W-6935-92-06-011 | ||
| 550 | 750 | W-6935-92-04-011 | ||
| Mit Bürstenleiste | fordere oder hintere | 400 | 600 | W-6935-94-05-011 |
| 600 | 800 | W-6935-94-03-011 | ||
| 800 | 1000 | W-6935-94-02-011 | ||
| 1000 | 1200 | W-6935-94-01-011 | ||
| linke
oder rechte |
150 | 350 | W-6935-94-10-011 | |
| 250 | 450 | W-6935-94-08-011 | ||
| 350 | 550 | W-6935-94-06-011 | ||
| 550 | 750 | W-6935-94-04-011 |
Package: 1 pc.
Sockelecken
Die Sockelecken haben abnehmbare Deckel, die den Zugang zu den Befestigungs- und Nivellierelementen erleichtern. Die Sockelecken können mit einem Nivellierset oder Vibrationsdämpfern ausgestattet werden.
Material
Korpus: Stahlblech, pulverbeschichtet in RAL 7035 (hellgrau).
Deckel: schwarzer Kunststoff.
Lieferumfang
Satz von 4 Sockelecken mit Befestigungsteilen.
| Höhe [mm] | Verpackung | Katalognummer |
|---|---|---|
| 100 | 4 St. | W-6935-74-00-011 |
Vibrationsdämpfer
Vibrationsdämpfer reduzieren die Übertragung möglicher Vibrationen zwischen dem Boden und dem Schrank, z. B. in Industriegebäuden. Sockel mit Vibrationsdämpfer soll auf dem Boden des Raumes befestigt werden.
Material
10 mm Gummi.
Lieferumfang
Satz von 4 Vibrationsdämpfer.
| Verpackung | Katalognummer |
|---|---|
| 4 St. | W-M1Z-00-0048-000-4 |

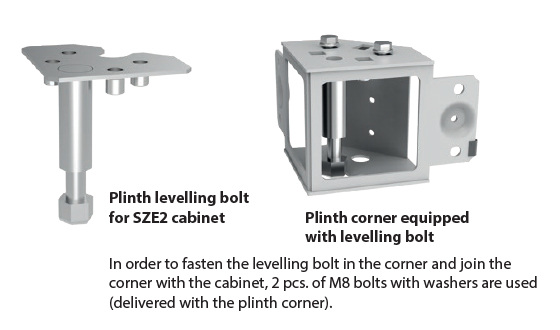

Nivelliersets für Sockel
Die Sockelecken können mit speziellen Nivellierschrauben ausgerüstet werden, so dass der Schrank auch auf unebenen Fußböden stabil aufgestellt werden kann.
Bereich der Einstellung: 0–10 mm
| Artikel | Verpackung | Katalognummer |
|---|---|---|
| Set von 4 Nivellierschrauben für den Sockel zum Schrank SZE2 | 1 Set | W-6935-Z1-02-000 |

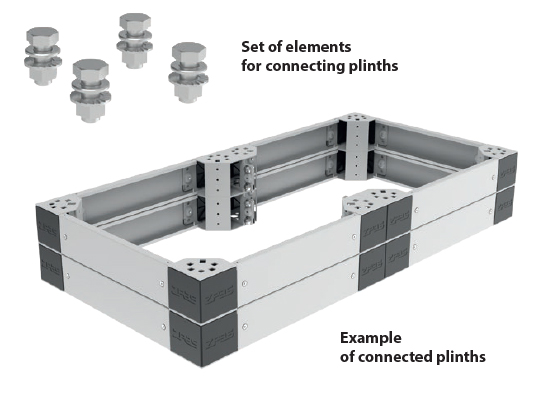

Sockelverbindungssatz
Die Sockel können in Reihe oder in Höhe miteinander verbunden werden.
Reihenverbindung
Um zwei Sockel nebeneinander zu verbinden, wird ein Sockelverbindungssatz benötigt.
Höhenverbindung
Für die Verbindung von zwei Sockeln in der Höhe werden zwei Sockelverbindungssätze benötigt.
Maximal zulässige Höhe: 4 Sockel x 100 mm
| Artikel | Verpackung | Katalognummer |
|---|---|---|
| 4 Schrauben M10x20 4 Unterlegscheiben 10,5 4 Flanschmuttern M10 |
1 Set | W-6935-Z1-03-000 |
