Türen - Schränke SZE2
.
ZUBEHÖR SZE2 - TÜREN
Türen
Optional anstelle der vorderen Blechtür oder der hinteren Blechwand.
Maximaler Öffnungswinkel: 120°
Material
Stahlblech, RAL 7035 grobstrukturiert pulverbeschichtet, inklusive Verstärkungsstreben an der Türinnenseite, Sicherheitsglas, getönt, braun
Lieferumfang
Tür inklusive Doppelbart-Schließung und Scharnier.
EINFLÜGELIGE TÜREN
| Rechts-/Linksanschlag | Rechts-/Linksanschlag | Rechtsanschlag | Linksanschlag | Rechtsanschlag | Linksanschlag | ||||
| 2000 | 600 | 1990 | 593 | W-1951-10-02-011 | W-1951-F2-02-011 | W-1951-40-02-011 | W-1951-40-10-011 | W-1951-F4-02-011 | W-1951-F4-10-011 |
| 800 | 1990 | 793 | W-1951-10-01-011 | W-1951-F2-01-011 | W-1951-40-01-011 | W-1951-40-09-011 | W-1951-F4-01-011 | W-1951-F4-09-011 | |
| 2200 | 600 | 1990 | 593 | W-4950-03-02-011 | W-4950-96-02-011 | W-4950-16-02-011 | W-4950-16-04-011 | W-4950-18-02-011 | W-4950-18-04-011 |
| 800 | 1990 | 793 | W-4950-03-01-011 | W-4950-96-01-011 | W-4950-16-01-011 | W-4950-16-03-011 | W-4950-18-01-011 | W-4950-18-03-011 | |
Verpackung: 1 St.
ZWEIFLÜGELIGE TÜREN
| rechter Türflügel | linker Turflugel | rechter Türflügel | linker Turflugel | rechter Türflügel | linker Turflugel | |||||
| 2000 | 1000 | 1990 | 493 | 519,5 | W-1951-15-02-011 | W-1951-13-02-011 | W-1951-F6-02-011 | W-1951-F8-02-011 | W-1951-59-02-011 | W-1951-57-02-011 |
| 1200 | 1990 | 593 | 619,5 | W-1951-15-01-011 | W-1951-13-01-011 | W-1951-F6-01-011 | W-1951-F8-01-011 | W-1951-59-01-011 | W-1951-57-01-011 | |
| 2200 | 1000 | 1990 | 493 | 519,5 | W-4950-10-02-011 | W-4950-08-02-011 | W-4950-14-02-011 | W-4950-12-02-011 | W-4950-22-02-011 | W-4950-20-02-011 |
| 1200 | 1990 | 593 | 619,5 | W-1951-15-01-011 | W-1951-13-01-011 | W-1951-52-01-011 | W-1951-54-01-011 | W-1951-59-01-011 | W-1951-57-01-011 | |
Verpackung: 1 St. (Türflügel
*) im Vorderansicht

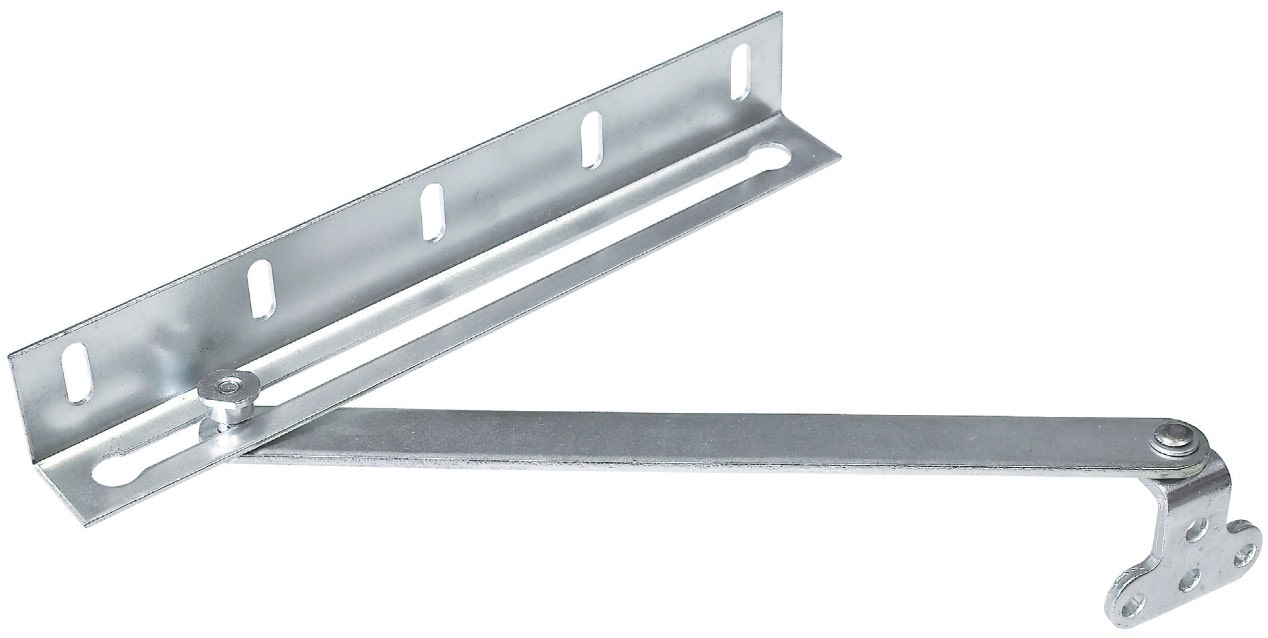

Türarretierung
Schützt die Scharniere vor Beschädigungen. Ausgestattet mit Verriegelung. Am Türrahmen und am Schrankgerüst zu befestigen. Bei einer Eigenmontage müssen zwei Bohrungen (6 mm) an den gekennzeichneten Punkten erstellt werden.
Material
Stahlblech, verzinkt
Lieferumfang
Türarretierung mit Befestigungszubehör.
| Verpackung | Katalognummer |
|---|---|
| 1 St. | W-1951-32-00-000 |

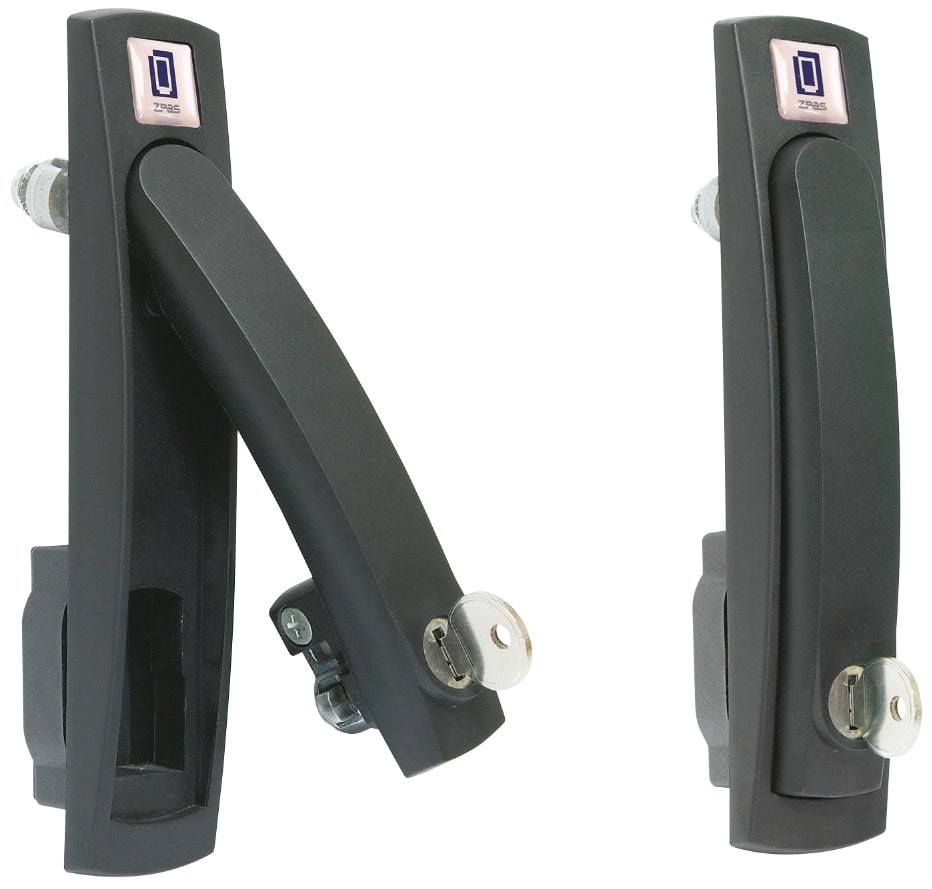

Schwenkhebel mit Profilhalbzylinder
Kann optional anstatt der standardmäßigen Doppelbart-Schließung gewählt werden.
Material
Kunststoff
Lieferumfang
Schwenkhebel und Profilhalbzylinder werden getrennt bestellt.
| Artikel | Verpackung | Katalognummer |
|---|---|---|
| Schwenkhebel ohne Profilhalbzylinder | 1 St. | M1H-01-0024 |
| Profilhalbzylinder mi 1 Schlussel | 1 Set | M1H-02-0028 |
Seitenwände
Diese werden in zwei Arten angeboten:

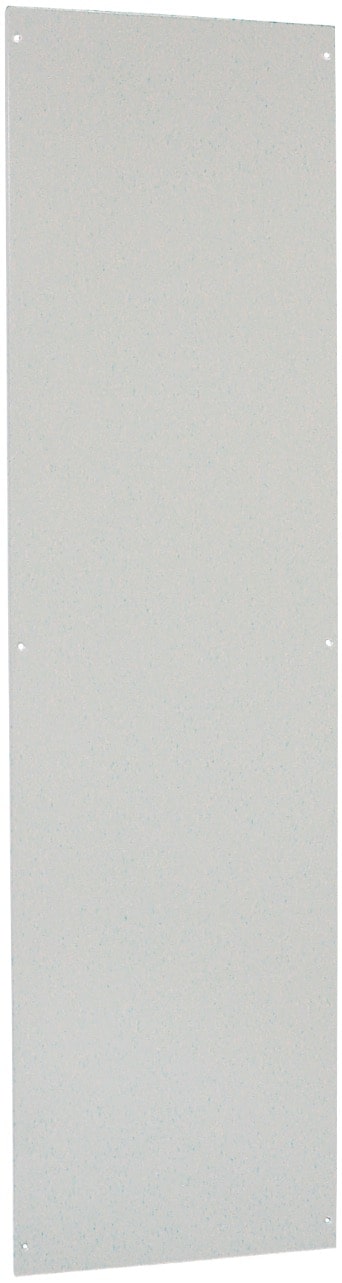

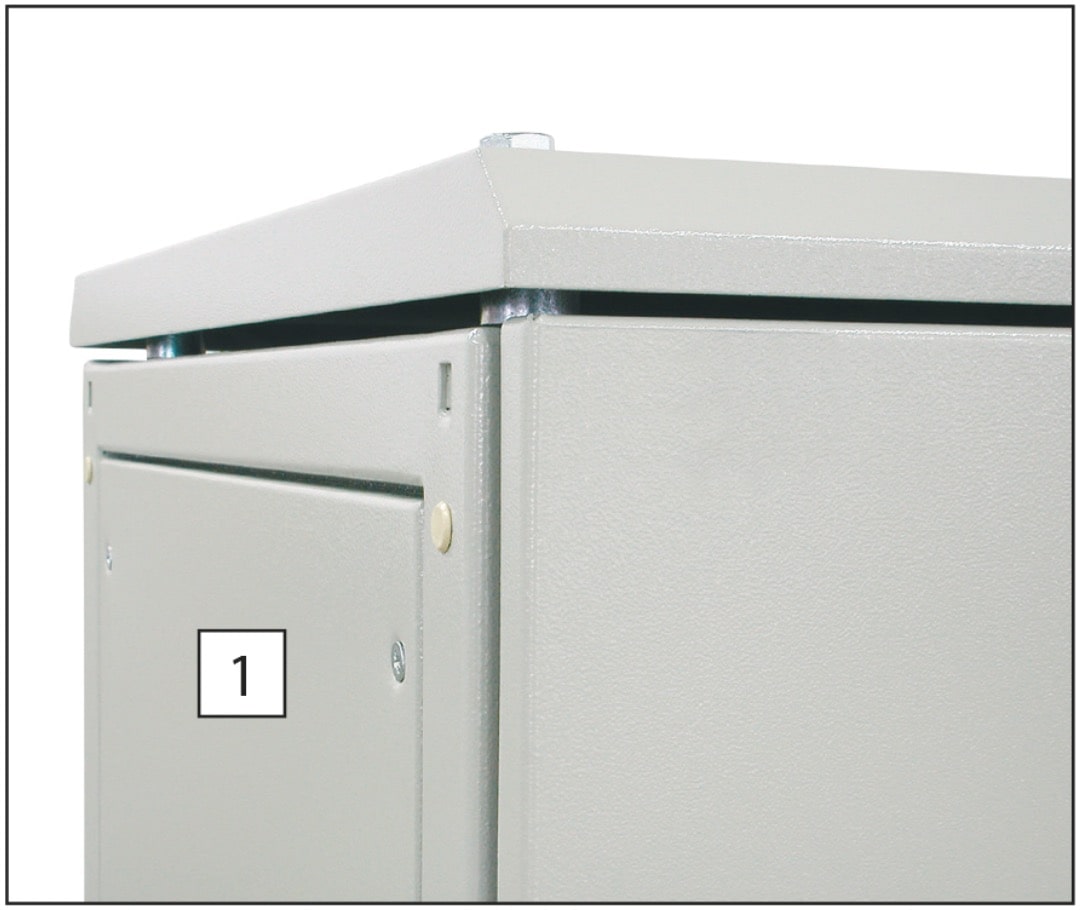

1) Ebene Seitenwände - innerhalb der Abmessungen des Schrankes; zur Anreihung können sie als Trennungen verwendet werden;

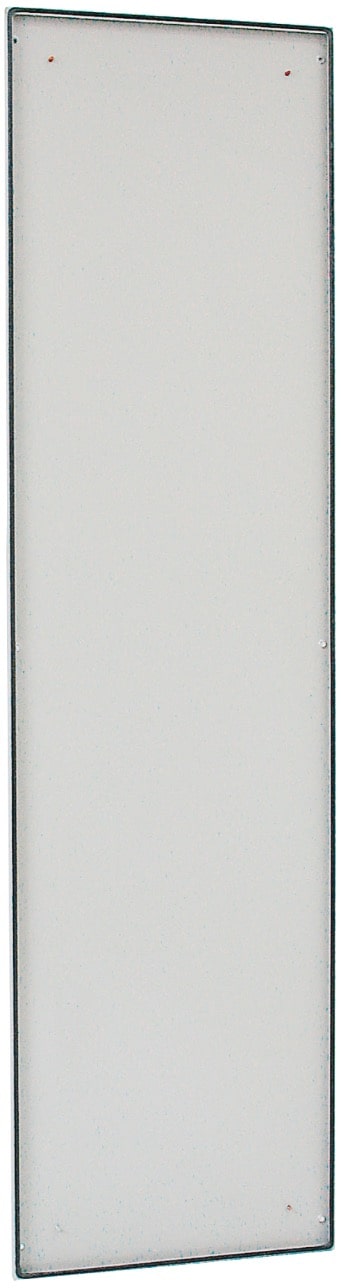

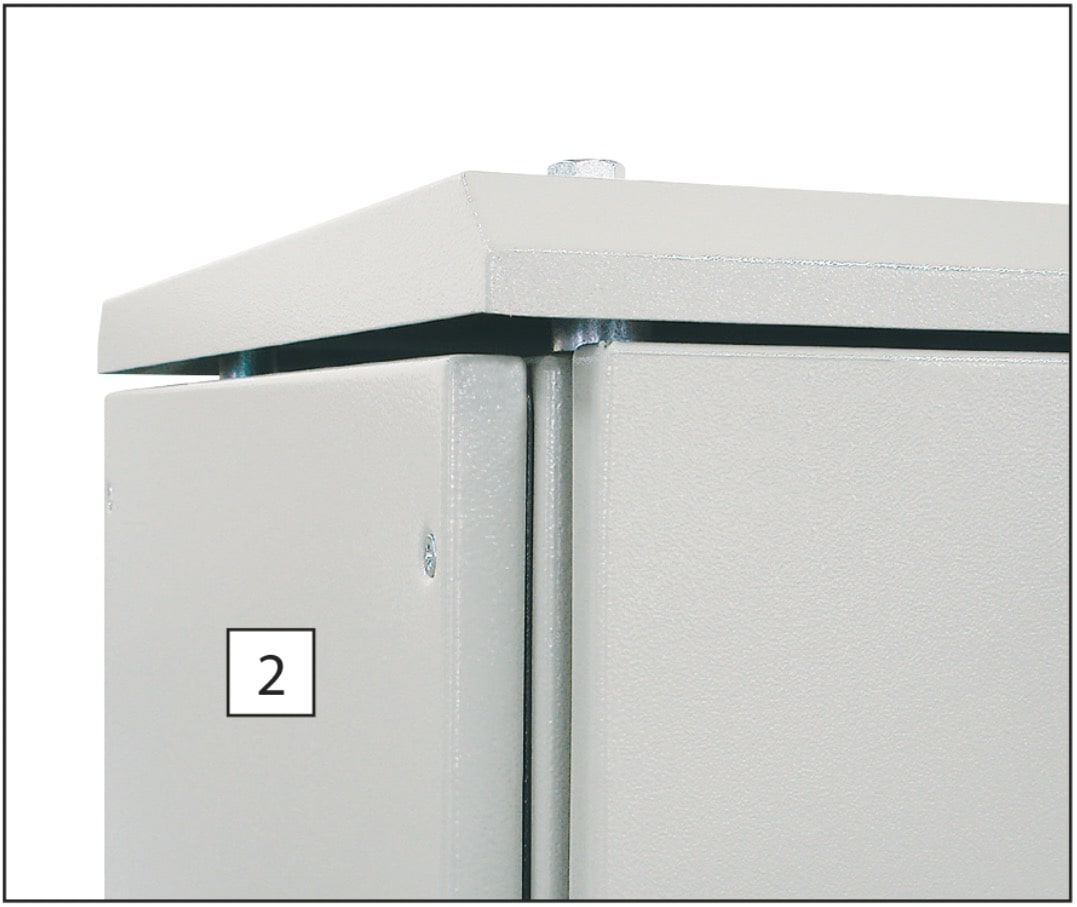

2) Herausstehende Seitenwände - erweitern die Schrankbreite um 25 mm auf jeder Seite.
Alle Seitenwände sind mit Gussdichtung aus Polyurethan-Schaum und Gewindebolzen für die Erdungsschienen-Montage ausgestattet.
Material
Stahlblech, RAL 7035 pulverbeschichtet
Lieferumfang
2 Seitenwände (ebene oder herausstehende) mit Befestigungszubehör für die Montage im Schrank.
| Für denSchrank | Katalognummer | ||
|---|---|---|---|
| Höhe [mm] | Tiefe [mm] | Ebene Seitwände | Herausstehende Seitwände |
| 2000 | 400 | W-1951-09-13-011 | W-1951-07-29-011 |
| 500 | W-1951-09-03-011 | W-1951-07-07-011 | |
| 600 | W-1951-09-02-011 | W-1951-07-06-011 | |
| 800 | W-1951-09-01-011 | W-1951-07-05-011 | |
| 2200 | 500 | W-4950-23-03-011 | W-4950-24-07-011 |
| 600 | W-4950-23-02-011 | W-4950-24-06-011 | |
| 800 | W-4950-65-01-011 | W-4950-24-05-011 | |
Verpackung: 2 St.
Bemerkung:
Seitenwände können auf Wunsch mit Filterlüfter und Austrittsfilter ausgestattet werden
