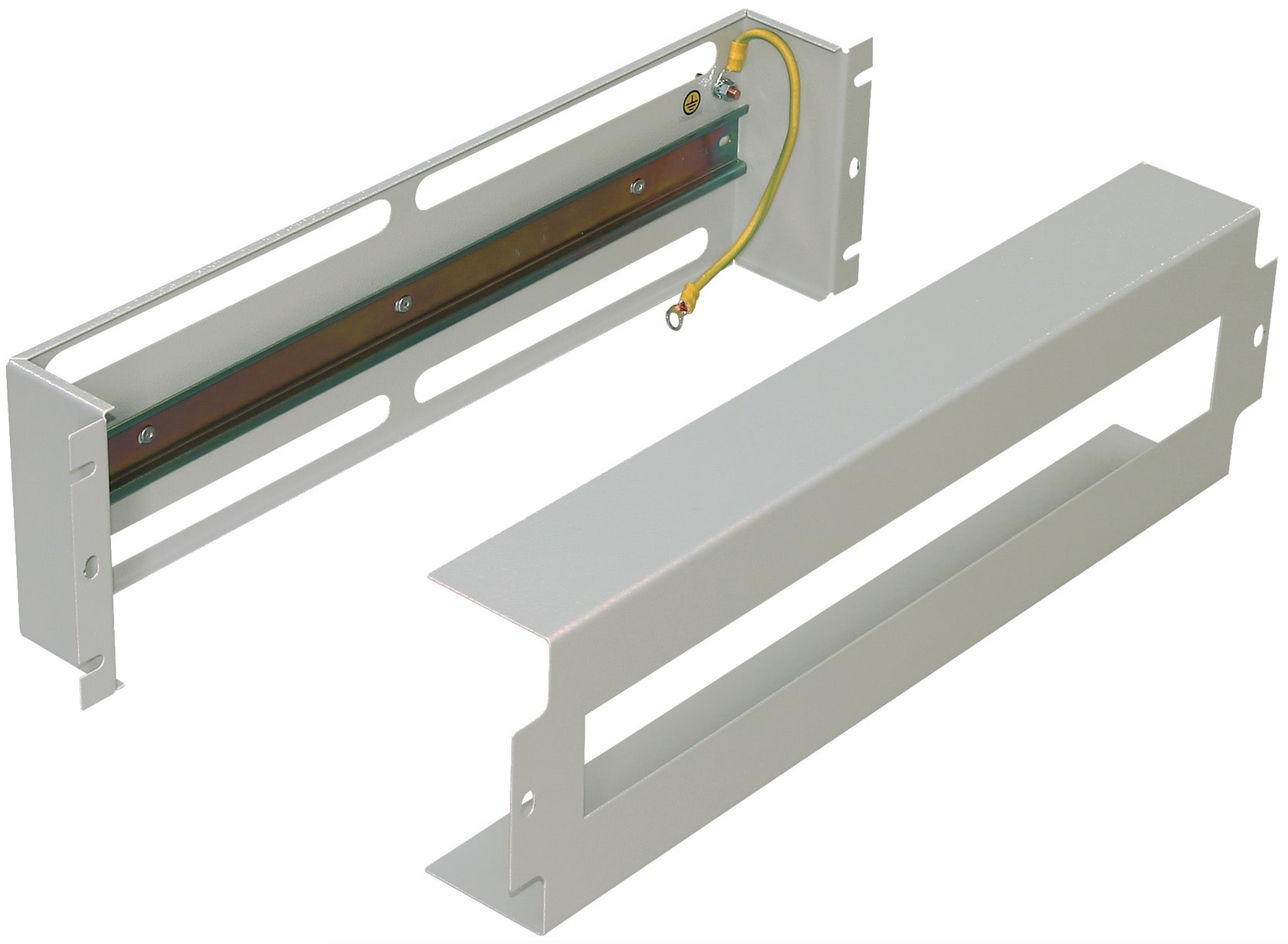

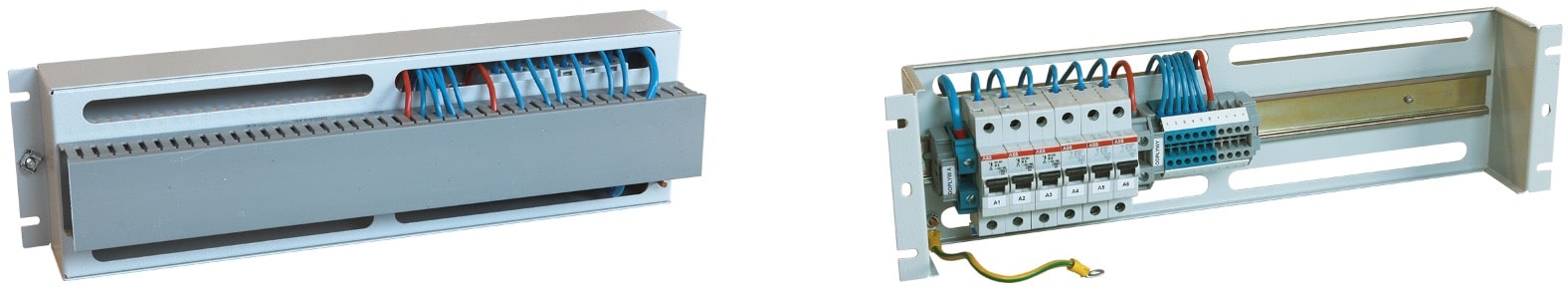

Spannungsverteiler-Panel PS-3U
Universelles 3 HE 19"-Panel für 35 mm Elektrobauteile. Standardmäßig ausgestattet mit 35 mm DIN-Schiene und Abdeckung mit 402,5 x 45,5 mm Öffnung.
Abmessungen
- Höhe: 133 mm (3 HE)
- Breite: 19" (Innenbreite: 446 mm)
- Tiefe: 60 mm.
Kapazität des Panels - maximale Anzahl der eingebauten
Module Typ S (Modulbreite 17,5 mm): 22 St. Auf Wunsch kann das Panel mit elektrischen Geräten ausgestattet werden, gemäß technischer Dokumentation der Firma ZPAS S.A. oder des Kunden.
Material
Stahlblech, pulverbeschichtet in RAL 7035 oder RAL 9005
Lieferumfang
Panel in Standardausführung wird als leere Anlage angeboten, mit: Montageplatte, DIN-Schiene 35 mm, Gehäuse, Befestigungszubehör.
| Verpackung | Farbe | Katalognummer |
|---|---|---|
| 1 St. | RAL 7035 | W-PS3U-00-00-011 |
| 1 St. | RAL 9005 | W-PS3U-00-00-161 |

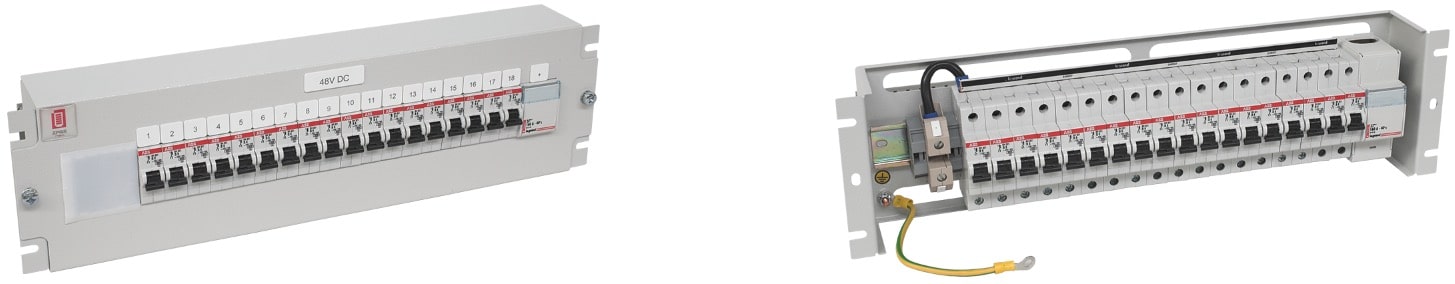

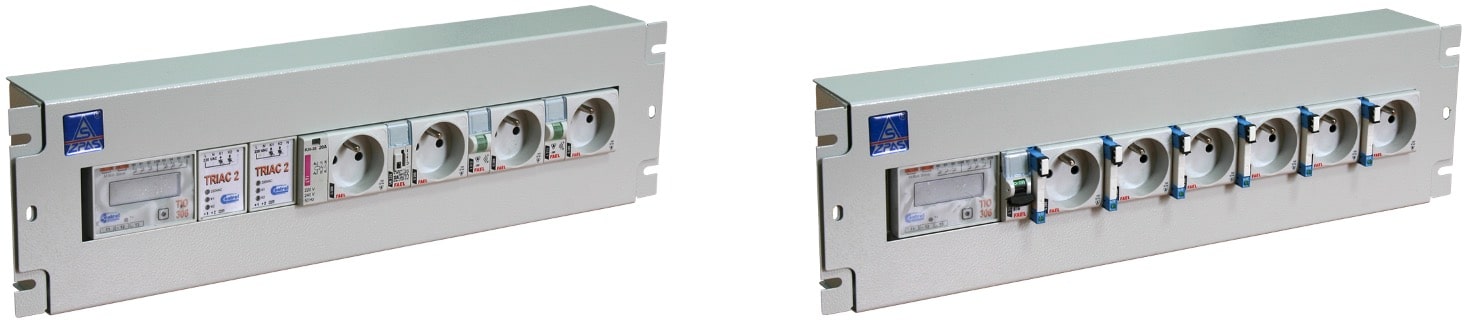

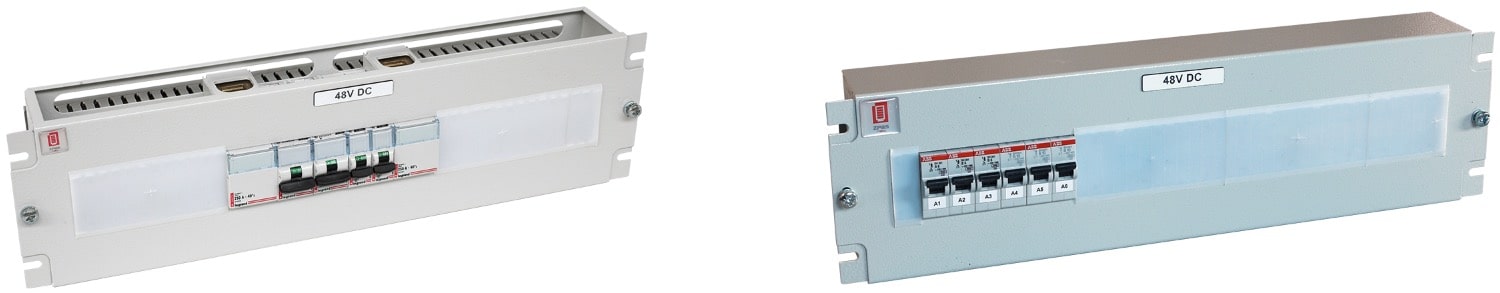

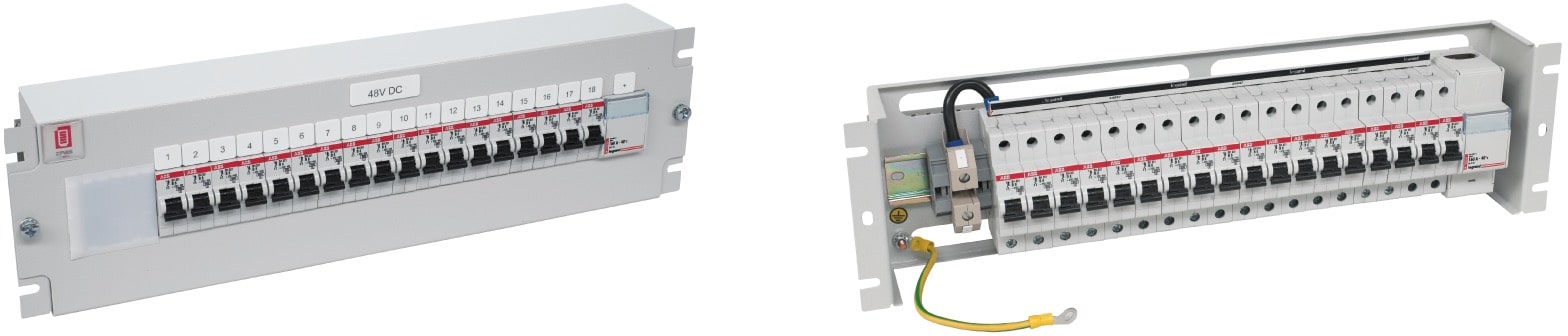

Spannungsverteiler-Panels PS-3U mit Elektroausstattung

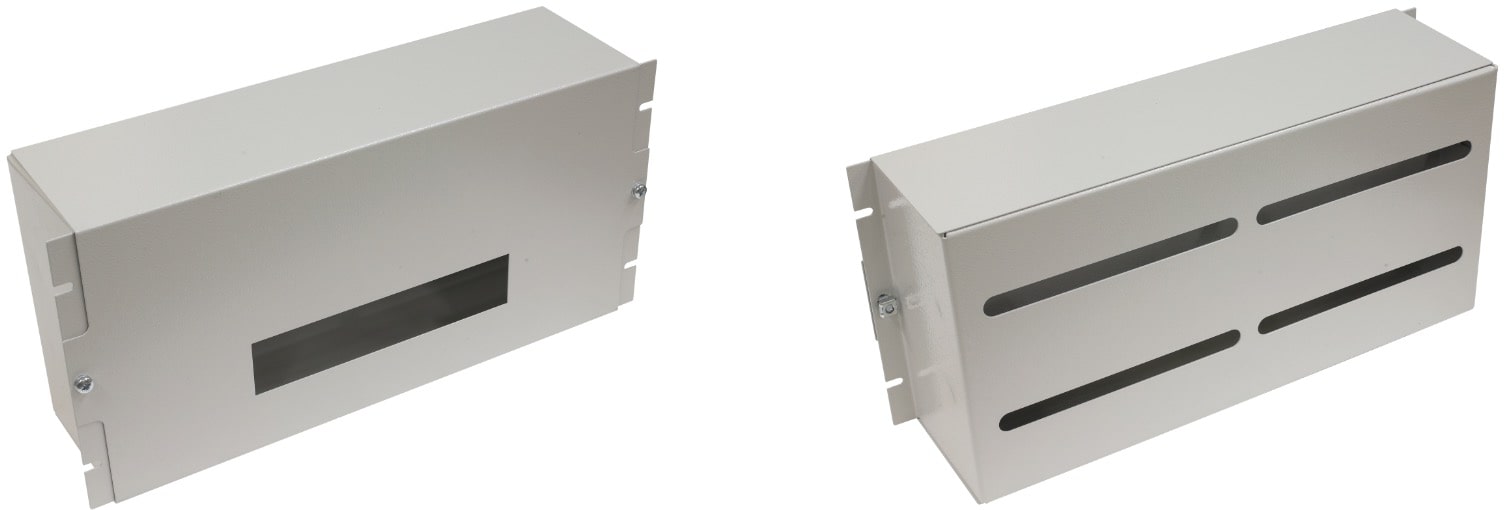

Auf Sonderanfrage stellen wir auch Panels mit anderen Abmessungen sowie Panels, die mit kundenspezifischen elektrischen
Geräten ausgestattet sind, her.

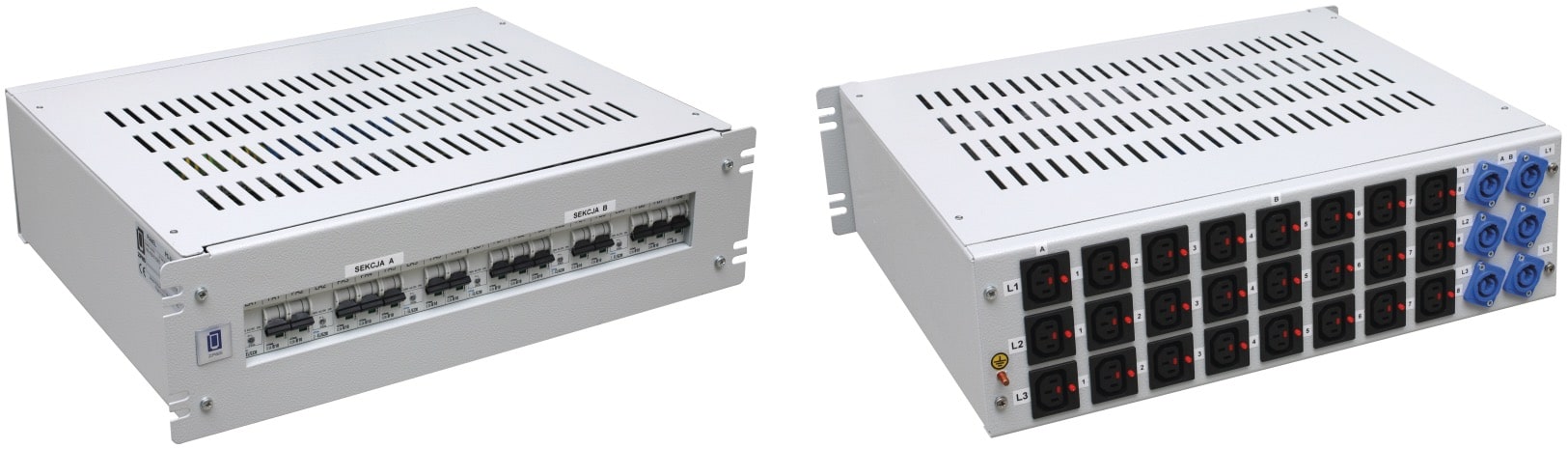

PRS-3U Panel zur Versorgung von Verbrauchern mit hoher Anforderung an die Sicherheit der 230-V-Versorgung
Enthält zwei Dreiphasen-Sektionen, die für jede Phase getrennt über Powercon-Stecker Typ NAC3 mit einer Belastbarkeit von max. 20 A versorgt werden. Jede der Phasen ist mit einer Meldeleutchte für versorgungsseitig angelegte Spannung ausgestattet. Die Anzahl und die Leistung der Verbraucher kann kundenspezifisch innerhalb der zulässigen Gesamtleistung von 4500 VA je Phase angepasst werden. Zum Anschluss der Verbraucher ist das Panel mit max. 24 C13-Steckern mit Verriegelung ausgestattet. Zur Sicherung der Ausgänge können max. 15 LS-Schalter mit S-Charakteristik verwendet werden.
Technische Daten:
Nennspannung Un = 2 x 400 / 230 V
Nennstrom der Eingänge In = 20 A
Anzahl und Nennstrom der Ausgänge = max. 24 Stück mit kundenspezifischem Stromwert, max. 4500 VA/Phase
