ZUBEHÖR FÜR 19"-SCHRÄNKE UND RACKS - UNTERLAGE
Sockel
Sockel bestehend aus Ecken und Blenden. Jedes Element wird separat bestellt. Vorgesehen für Schränke: Z-SERVER, SZB IT, DSR IT. Die Sockel können in Reihe oder in Höhe verbunden werden.
Sockelblenden
Sockelblenden sind in drei Varianten erhältlich. Sie können auch bei beladenem Schrank installiert oder deinstalliert werden.
Material
Stahlblech, pulverbeschichtet in RAL 7035 (hellgrau) oder RAL 9005 (schwarz).
Lieferumfang
Sockelblende mit Befestigungszubehör.
| Sockelblende | Länge
der Sockelblende [mm] |
Länge der Sockel- Seitenwand [mm] |
Katalognummer | |
|---|---|---|---|---|
| RAL 7035 | RAL 9005 | |||
| Volle | 400 | 600 | W-6935-46-05-011 | W-6935-46-05-161 |
| 600 | 800 | W-6935-46-03-011 | W-6935-46-03-161 | |
| 800 | 1000 | W-6935-46-02-011 | W-6935-46-02-161 | |
| 1000 | 1200 | W-6935-46-01-011 | W-6935-46-01-161 | |
| Perforierte | 400 | 600 | W-6935-92-05-011 | W-6935-92-05-161 |
| 600 | 800 | W-6935-92-03-011 | W-6935-92-03-161 | |
| 800 | 1000 | W-6935-92-02-011 | W-6935-92-02-161 | |
| 1000 | 1200 | W-6935-92-01-011 | W-6935-92-01-161 | |
| Mit Bürstenleiste | 400 | 600 | W-6935-94-05-011 | W-6935-94-05-161 |
| 600 | 800 | W-6935-94-03-011 | W-6935-94-03-161 | |
| 800 | 1000 | W-6935-94-02-011 | W-6935-94-02-161 | |
| 1000 | 1200 | W-6935-94-01-011 | W-6935-94-01-161 | |
Verpackung: 1 St.
Sockelecken
Die Sockelecken haben abnehmbare Deckel, die den Zugang zu den Befestigungs- und Nivellierelementen erleichtern. Die Sockelecken können mit einem Nivellierset oder Vibrationsdämpfern ausgestattet werden.
Material
Korpus: Stahlblech, pulverbeschichtet in RAL 7035 (hellgrau) oder RAL 9005 (schwarz).
Deckel: schwarzer Kunststoff.
Lieferumfang
Satz von 4 Sockelecken mit Befestigungsteilen für SZB IT, DSR IT und Z-SERVER Schränke.
| Artikel | Höhe [mm] | Katalognummer | |
|---|---|---|---|
| RAL 7035 | RAL 9005 | ||
| Sockelecken | 100 | W-6935-74-00-011 | W-6935-74-00-161 |
Verpackung: 1 Set = 4 St.
Vibrationsdämpfer
Vibrationsdämpfer reduzieren die Übertragung möglicher Vibrationen zwischen dem Boden und dem Schrank, z. B. in Industriegebäuden. Sockel mit Vibrationsdämpfer soll auf dem Boden des Raumes befestigt werden.
Material
10 mm Gummi.
Lieferumfang
Satz von 4 Vibrationsdämpfer.
| Verpackung | Katalognummer |
|---|---|
| 1 Set | W-M1Z-00-0048-000-4 |
Sockelecke mit Vibrationsdämpfer
Nivelliersets für Sockel
Die Sockelecken können mit speziellen Nivellierschrauben ausgerüstet werden, so dass der Schrank auch auf unebenen Fußböden stabil aufgestellt werden kann.
Bereich der Einstellung: 0–10 mm
| Artikel | Verpackung | Katalognummer |
|---|---|---|
| Set von 4 Nivellierschrauben für den
Sockel zum Schrank SZB IT oder DSR IT |
1 Set | W-6935-Z1-02-000 |
| Set von 4 Nivellierschrauben für den
Sockel zum Schrank Z-SERVER |
1 Set | W-6935-Z1-01-000 |
Sockelverbindungssatz
Die Sockel können in Reihe oder in Höhe miteinander verbunden werden.
Reihenverbindung
Um zwei Sockel nebeneinander zu verbinden, wird ein Sockelverbindungssatz benötigt.
Höhenverbindung
Für die Verbindung von zwei Sockeln in der Höhe werden zwei Sockelverbindungssätze benötigt.
Maximal zulässige Höhe: 4 Sockel x 100 mm
| Artikel | Verpackung | Katalognummer |
|---|---|---|
|
4 Schrauben M10x20 4 Unterlegscheiben 10,5 4 Flanschmuttern M10 |
1 Set | W-6935-Z1-03-000 |
Nivellierfüße
Nivellierfüße für 19"-Schränke und Racks. Gewinde: M12x38 Einstellungsmöglichkeiten: - Schraubenschlüssel 19 mm, - Innensechskantschlüssel 5 mm.
Material
Nivellierschraube - Stahl, verzinkt
Untersatz - Plastik
Lieferumfang
Nivellierfüße mit Sicherungsmuttern - 4 Stück.
| Verpackung | Katalognummer |
|---|---|
| 4 St. | W-5571-42-00-000 |
Nivellierfüße für 19"-Schränke und Racks
Rollen, Typ 150
Für Schränke SZB IT und offene Racks SRD, SRX. Für einen Schrank oder Rack werden i.d.R. zwei Rollen mit und zwei ohne Sperre benötigt.
Maximale Lastaufnahme bei 4 Rollen: 400 kg*
Lieferumfang
Die Rollen werden Stückweise verkauft (mit Befestigungszubehör).
| Artikel | Verpackung | Katalognummer |
|---|---|---|
| Rolle, Typ 150 mit Sperre | 2 St. | W-SB72-00-01-000-2 |
| Rolle, Typ 150 ohne Sperre | 2 St. | W-SB72-00-02-000-2 |
* Bezieht sich nur auf Rollen. Die Tragfähigkeit des ganzen Schranks (oder des Racks) ist in der einschlägigen Beschreibung angegeben.

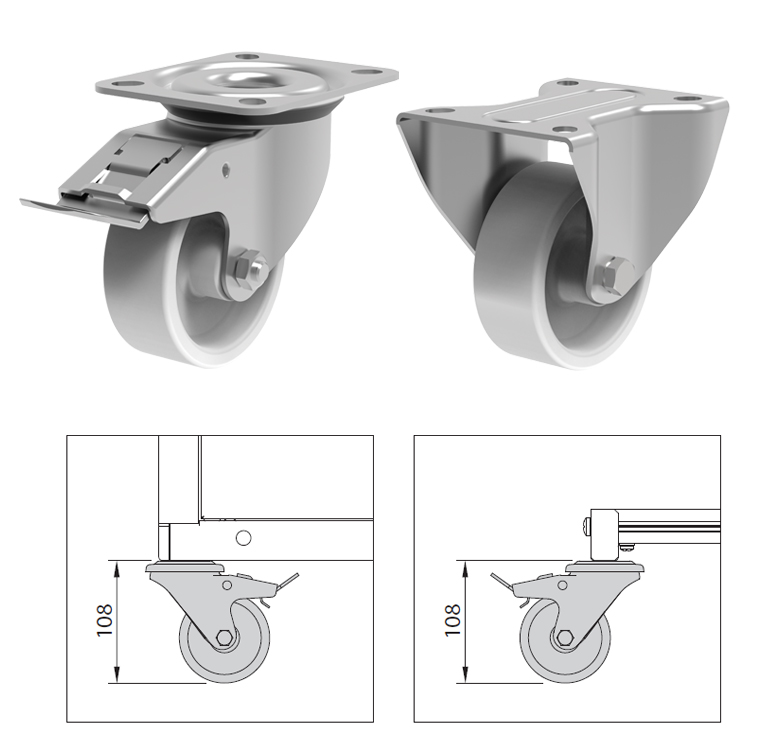

Rolle, Typ 150 mit Sperre / Rolle, Typ 150 ohne Sperre
Rollen, Typ 300
Für Schränke SZB IT, DSR IT und SZE2 PC. Ein Schrank benötigt zwei Rollen mit und zwei ohne Sperre sowie zwei Stützschienen. Eine Stützschiene mit Rollen mit Sperre wird vorne befestigt.
Eine zweite, mit Rollen ohne Sperre, hinten.
Maximale Lastaufnahme bei 4 Rollen: 600 kg*
Oberflächenbehandlung
Stützschiene ist in RAL 7035 (hellgrau) pulverbeschichtet.
Lieferumfang
Elemente werden in Sets angeboten:
- 2 St. Rollen (mit oder ohne Sperre) mit Befestigungszubehör,
- 2 St. Stützschienen mit Befestigungszubehör.
| Artikel | Verpackung | Katalognummer | |
|---|---|---|---|
| Rolle, Typ 300 mit Sperre | 2 St. | W-SB73-00-01-000-2 | |
| Rolle, Typ 300 ohne Sperre | 2 St. | W-SB73-00-02-000-2 | |
| Stützschienen für Schrankbreite | 600 mm | 2 St. | W-SB74-00-01-011-2 |
| 800 mm | 2 St. | W-SB74-00-02-011-2 | |
* Bezieht sich nur auf Rollen. Die Tragfähigkeit des ganzen Schrankes ist in der einschlägigen Beschreibung angegeben.
Rolle, Typ 300 ohne Sperre
Rolle, Typ 300 mit Sperre
Schrank SZB IT mit Rollen
Stützschiene für Rollen 300
