SZE2 PC - Schrank IP 54 zur Verwahrung von PC-Systemen
SZE2 PC19"
.

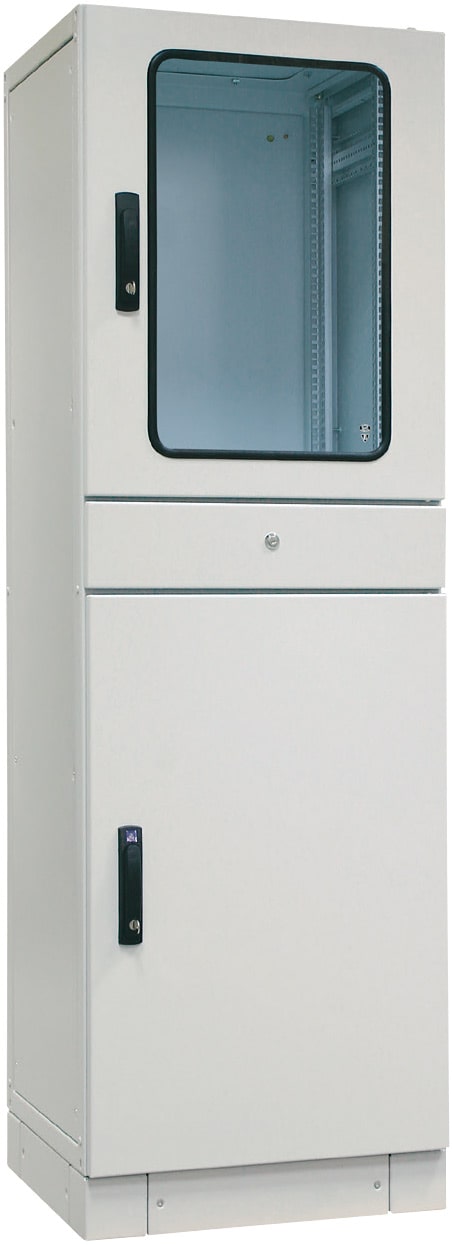

SZE2 PC 19" COMPUTERSCHRANK IP54
SCHRANK IP 54 ZUR VERWAHRUNG VON PC-SYSTEMEN
- Staub- und Feuchtigkeitsresistent.
- Separater Zugang zu den einzelnen Kammern durch den Einsatz verschiedener Halbzylinder und Schlüssel.
- Die Schrankkonstruktion basiert auf einem modifizierten Rahmen des Industrie-Schaltschranks SZE2.
- Der SZE2 PC Schrank kann mit anderen SZE2 PC Schränken oder SZE2 Schaltschränken angereiht werden.
- Sowohl 19"-Zubehör als auch Zubehör vom Schrank SZE2 (siehe Katalog Schaltschranksysteme ZPAS) können im SZE2 PC Schrank eingesetzt werden.
- Schrankgerüst, Türen, Wände, Dach und Sockel können auf Wunsch aus Edelstahl hergestellt werden.
- Schränke können auf Kundenwunsch in Sonderausführungen hergestellt werden.
LIEFERUMFANG
- Schrankgerüst auf einem 100 mm Sockel,
- vier 19" Profilschienen,
- zwei ebene Seitenwände,
- zwei Türen vorne: oben Sichttür, unten Blechtür; beide mit Schwenkhebel und Halbzylinder,
- Tastaturtür mit einem Einpunktverschluss,
- Blechrückwand,
- universelle Schublade für Tastatur,

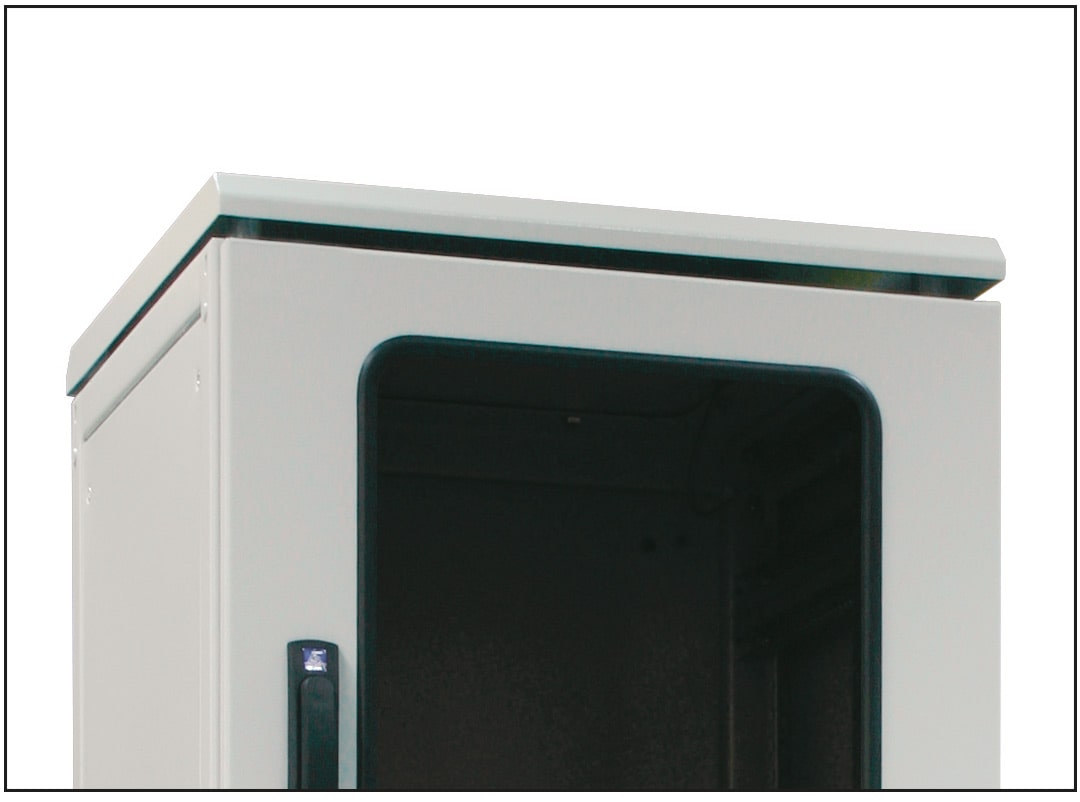

- Blindplatte inklusive Schaumdichtung in der Dachplatte,
- Verschiebbare Bleche in der Bodenplatte zur Kabeleinführung.
TECHNISCHE DATEN
Material
Schrankgerüst, Wände, Blechtür, Sockel, Profilschienen - Stahlblech
Sichttür - Stahlblech, Sicherheitsglas
Schutzart
IP 54 gemäß EN 60529
Oberflächenbehandlung
Schrankgerüst, Türen, Wände, Sockel sind in RAL 7035 pulverbeschichtet.
Sonderfarben auf Anfrage erhältlich.
Profilschienen - Aluzink.
Belastbarkeit
Die maximale Zuladung für einen SZE2 PC Schrank beträgt:
600 kg - Schrank montiert auf Sockel,
500 kg - Schrank montiert auf Rollen Typ 300
| Breite [mm] | Tiefe [mm] | Katalognummer | ||
|---|---|---|---|---|
| W-3004-00-06-011 | W-3004-00-04-011 | W-3004-00-02-011 | ||
| W-3004-00-05-011 | W-3004-00-03-011 | W-3004-00-01-011 | ||
| Nutzbare Höhe des Schrankes HU [U = 44,45 mm] |
Gesamter Schrank HU | 33 U | 38 U | 42 U |
| Oberteil HU1 | 10 U | 15 U | 19 U | |
| Unterer Teil HU2 | 18 U | 18 U | 18 U | |
| Gesamthöhe des Schranks ohne Sockel [mm] | 1600 | 1800 | 2000 | |
BAUTEILE 1. Schrankgerüst 2. Obere Tür mit Scheibe 3. Untere Tür, voll 4. Tür zur Tastaturablage 5. Hintere Wand 6. Seitenwand eingelassen 7. Sockel, geschraubt 8. Blindabdeckung der oberen Platte, voll
