Zubehör SZE3
.
ZUBEHÖR SZE3

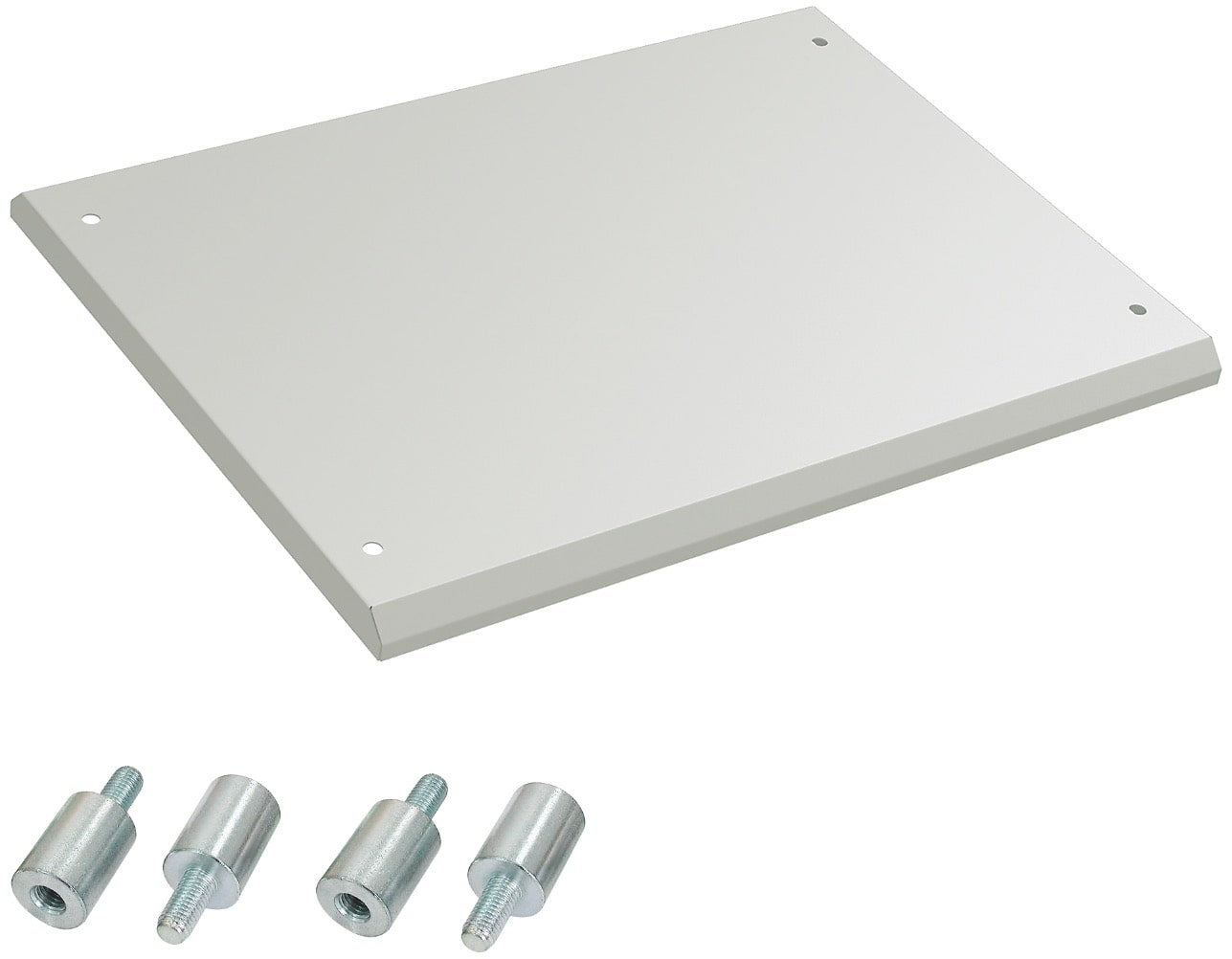

Dach
Dachhöhe mit Abstandsschrauben: 41,5 mm
Material
Stahlblech, RAL 7035 pulverbeschichtet
Lieferumfang
Dach mit 4 Abstandsschrauben für die Montage (Montageschrauben M12 werden zusammen mit dem Schrank geliefert).
| W-6935-56-16-011 | ||
| W-6935-56-15-011 | ||
| W-6935-56-14-011 | ||
| W-6935-56-13-011 | ||
| W-6935-56-12-011 | ||
| W-6935-56-11-011 | ||
| W-6935-56-10-011 | ||
| W-6935-56-09-011 | ||
| W-6935-56-08-011 | ||
| W-6935-56-07-011 | ||
| W-6935-56-06-011 | ||
| W-6935-56-05-011 | ||
| W-6935-56-04-011 | ||
| W-6935-56-03-011 | ||
| W-6935-56-02-011 | ||
| W-6935-56-01-011 | ||
Verpackung: 1 St.

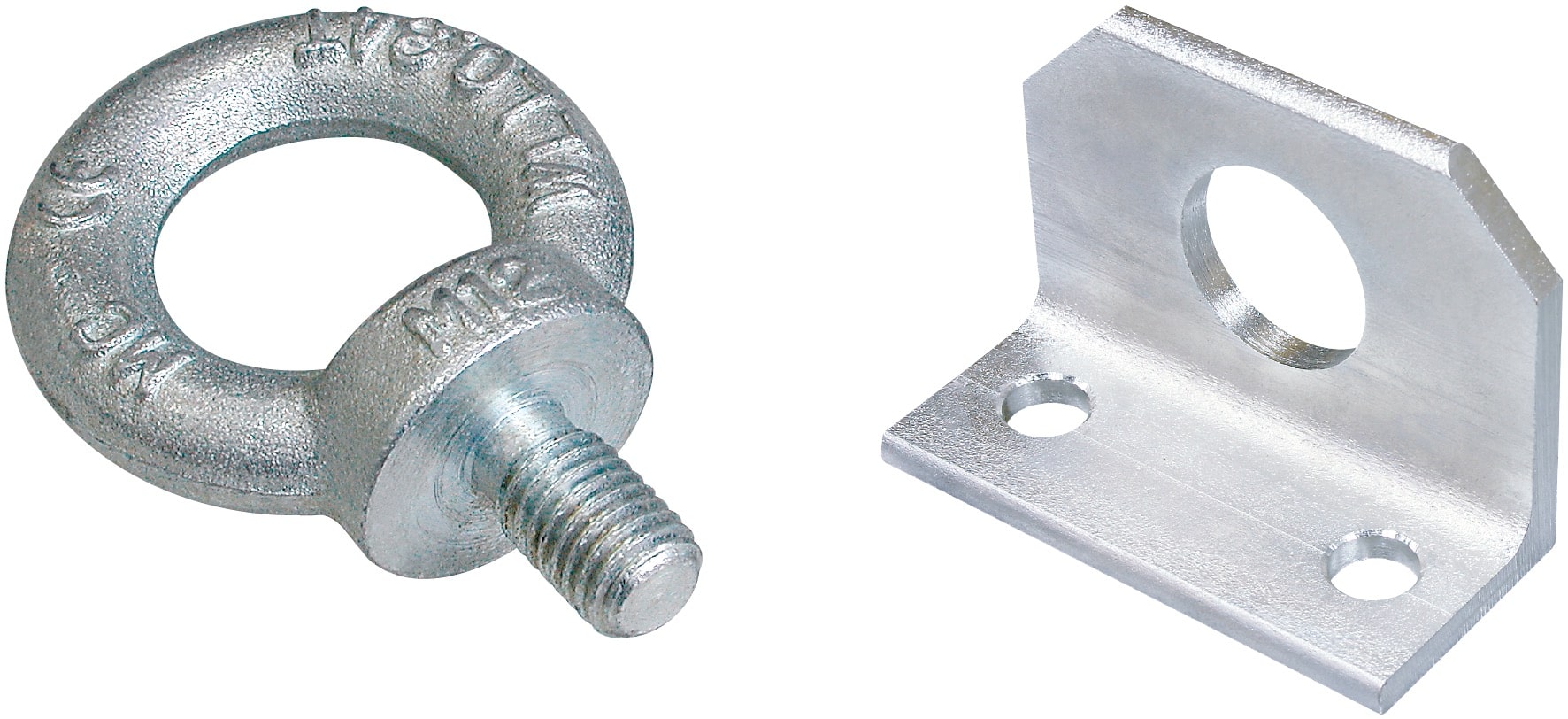

Transportösen
Werden an Öffnungen in den oberen Ecken des Schrankgerüstes angeschraubt.
Angeboten werden zwei Varianten:
- Transportöse, einfach - Ohröffnung 30 mm, Gewinde M12;
- Transportöse, zweifach - Öffnung 38 mm, 2 Bohrungen für Schrauben mit M12 Gewinde (Schrauben sind im Lieferumfang des Schrankes enthalten).
Material
Stahl, verzinkt.
Lieferumfang
In der Verpackungseinheit ist jeweils 1 Stück.
Transportöse, einfach: ohne Befestigungszubehör.
Transportöse, zweifach: mit zwei Schrauben.
| Varianten | Verpackung | Katalognummer |
|---|---|---|
| einfach | 1 St. | M1F-00-0106 |
| Zweifach | 1 St. | W-6282-69-00-C12 |

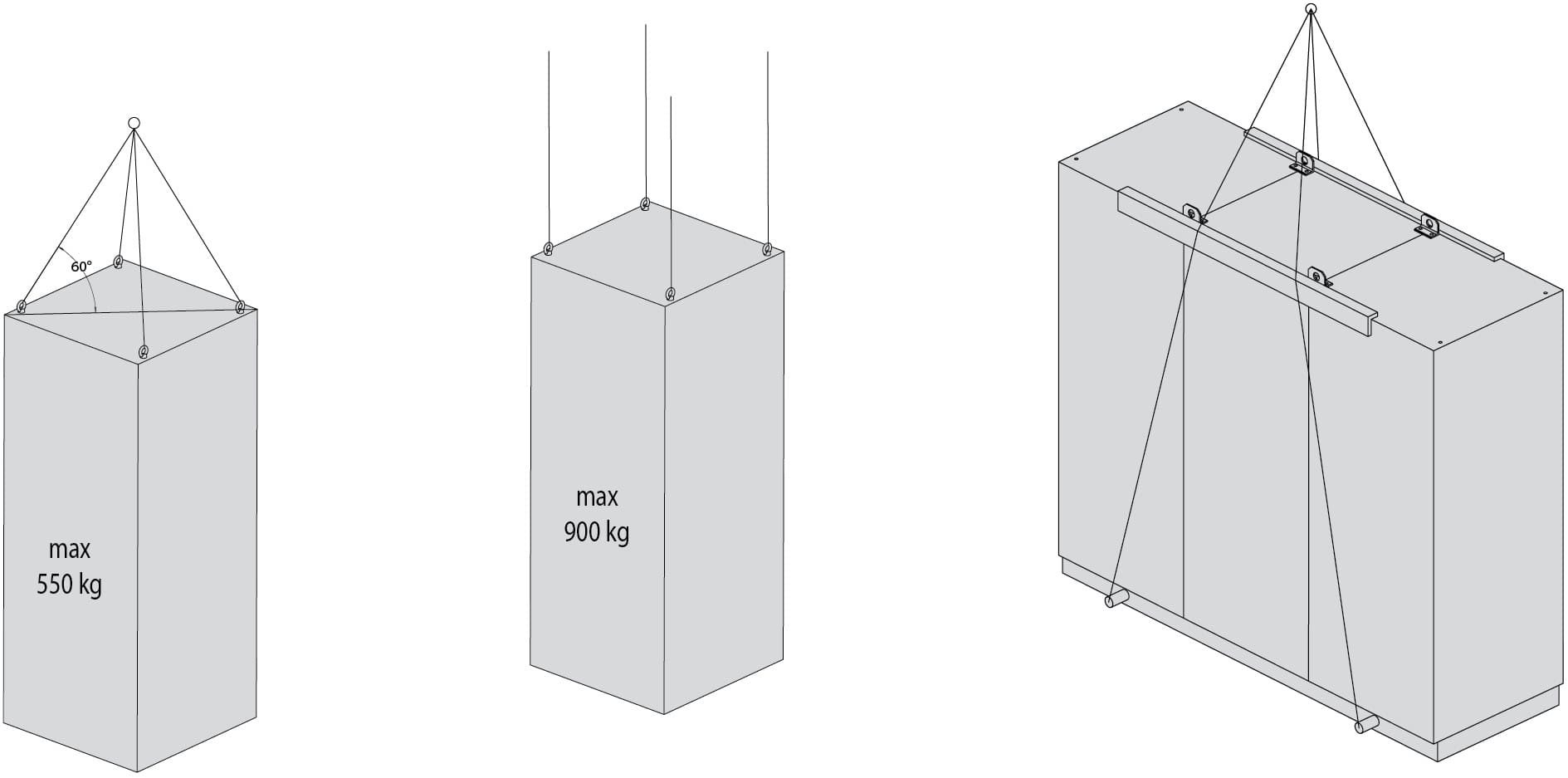

TRANSPORT VON SZE3-SCHRÄNKEN
Bei größeren Lasten empfiehlt sich, die Schrankgruppe auf einem gemeinsamen Schweißsockel aufzustellen, der während des Transportes die gesamte Konstruktion versteift. Für die Auswahl des entsprechenden Sockeltyps beraten wir Sie gerne eingehender.

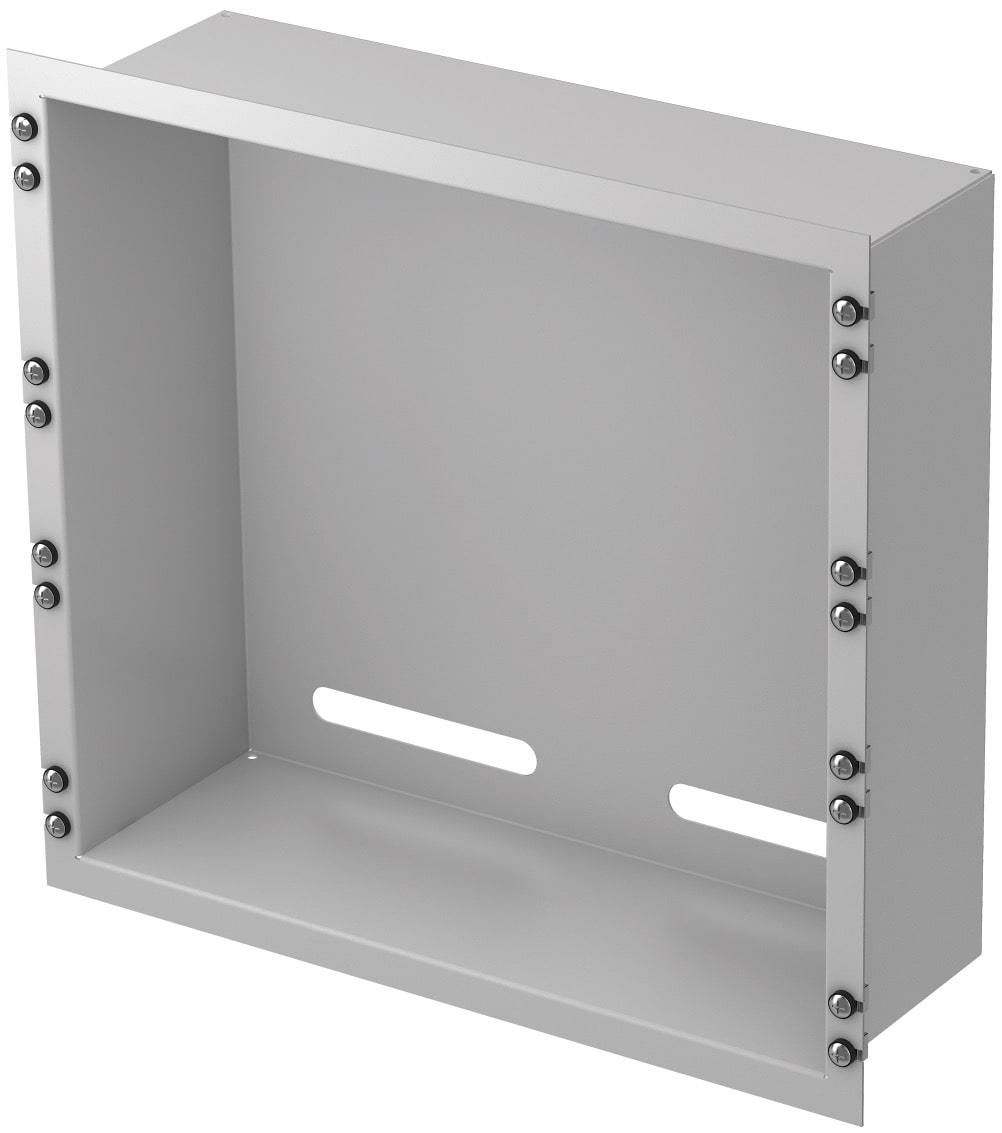

Zählerwanne
Dient zur Montage der Stromzähler im Schrank SZE3 ausgerüstet mit 19"-Schwenkrahmen, 19"-Profilschienen oder Profilschienen II.
Material
Stahlblech pulverbeschichtet RAL 7035
Lieferumfang
Zählerwanne mit Befestigungselementen für den Einbau im Schrank.

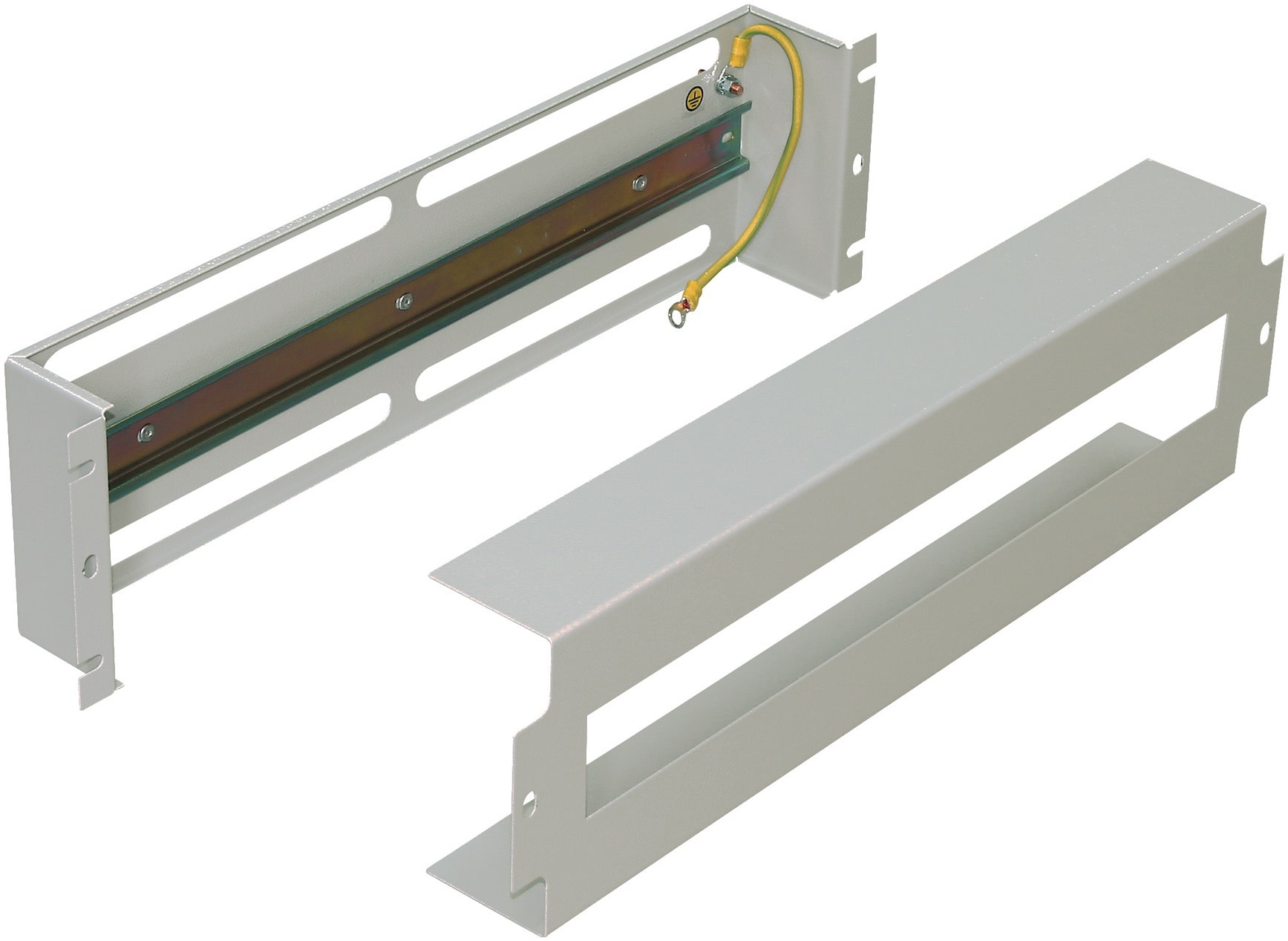

Spannungsverteiler-Panel
Universelles 19"-Panel für Modulargeräte. Kapazität des Panels Maximale Anzahl der eingebauten Module Typ S (Modulbreite 17,5 mm): 22 St.
Material
Stahlblech, pulverbeschichtet in RAL 7035 oder RAL 9005.
Lieferumfang
Panel in Standardausführung wird als leere Anlage verkauft, mit: Montageplatte, DIN-Schiene 35 mm, Gehäuse, Befestigungszubehör.
Bemerkung:
Auf Wunsch kann das Panel mit elektrischen Geräten ausgestattet werden.
| Montage im Schrank | Aussenabmessungen [mm] |
Innenabmessungen [mm] |
Katalognummer | ||||
|---|---|---|---|---|---|---|---|
| Auf Profilschienen 19" oder Schwenkrahmen 19" |
Höhe [mm] | Breite [mm] | Tiefe [mm] | Höhe [mm] | Breite [mm] | RAL 7035 | RAL 9005 |
| 133 (3 U) | 482,6 | 60 | 130 | 440 | W-PS3U-00-00-011 | W-PS3U-00-00-161 | |
Verpackung: 1 St.
KABELMANAGEMENT

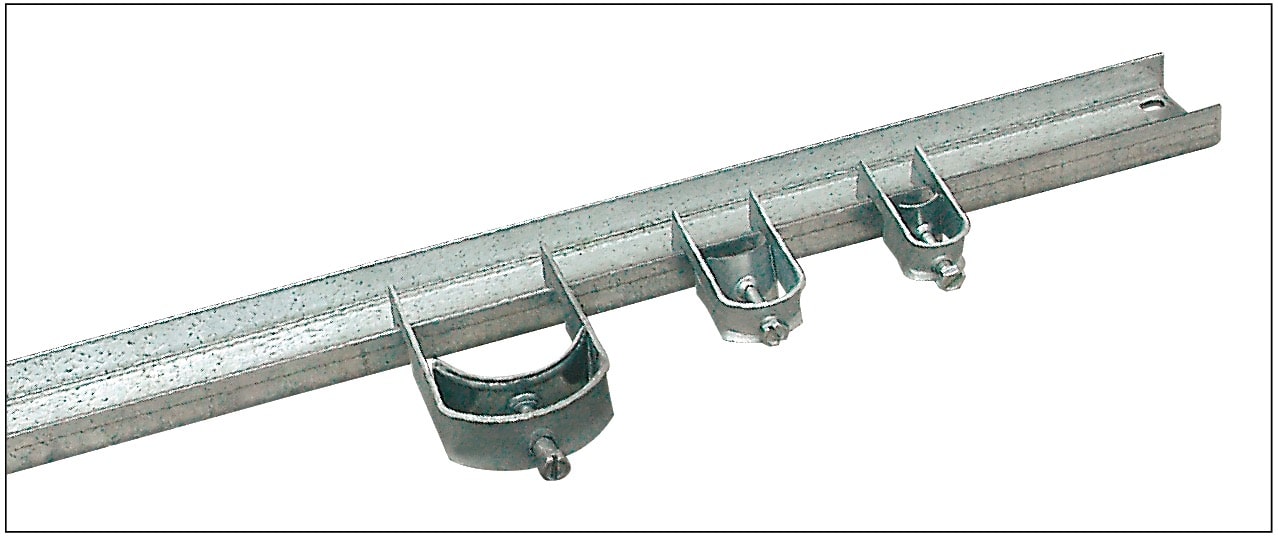

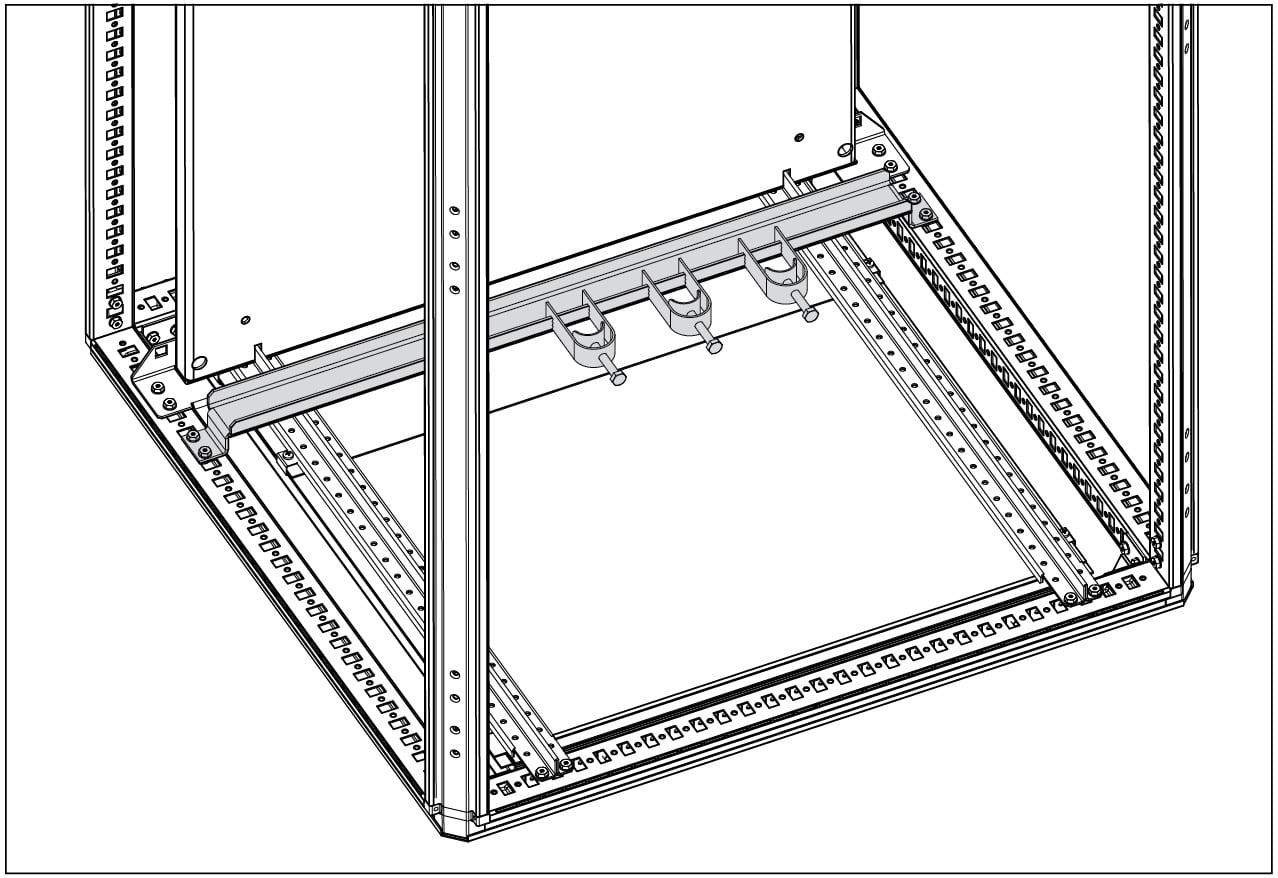

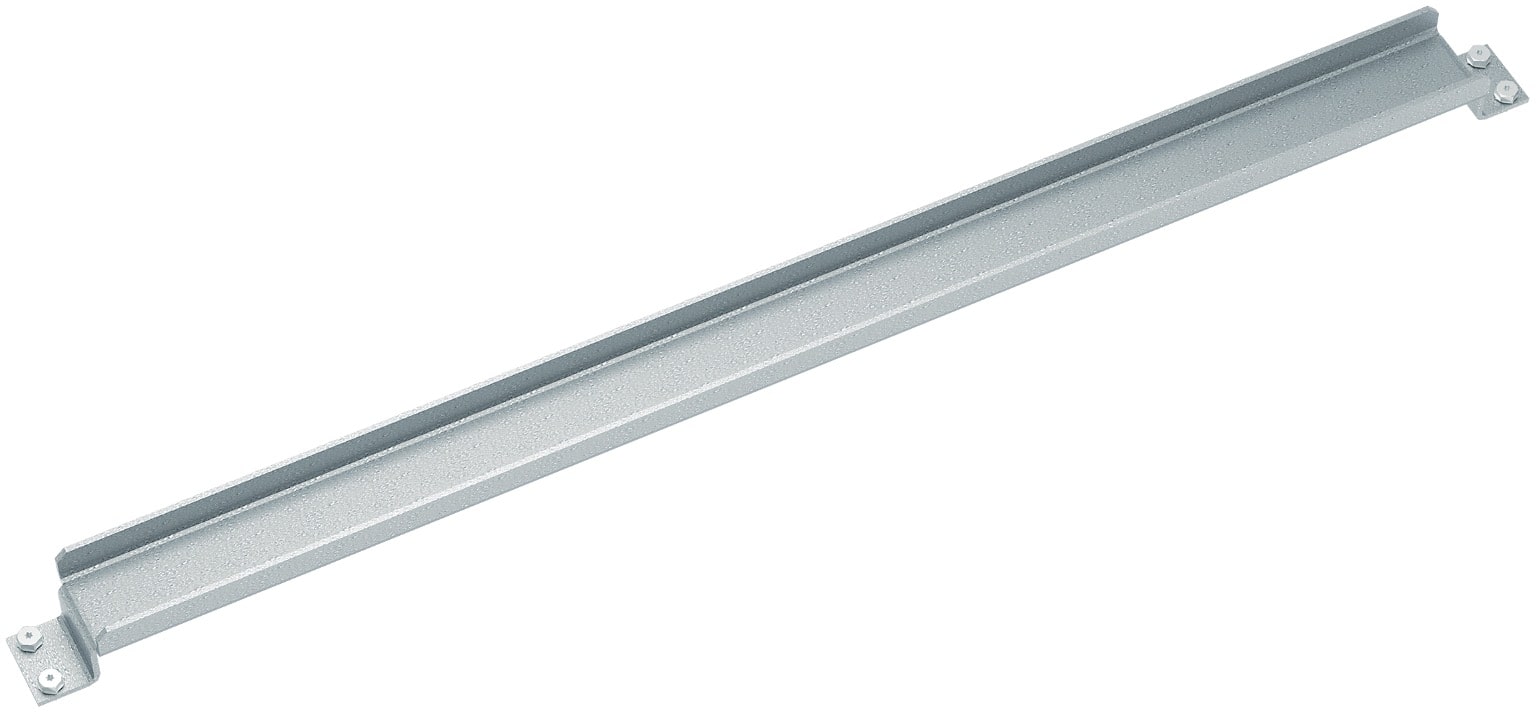

Kabelschiene am Schrankgerüst befestigt
Dient zur Befestigung von Kabeln im Schrank. Ist für die Montage an den horizontalen Profilen des Schrankgerüstes vorgesehen.
Material
Stahlblech Aluzink
Lieferumfang
Kabelschiene mit Befestigungszubehör.
Kabelklemmen müssen gesondert bestellt werden.
Verpackung: 1 St.

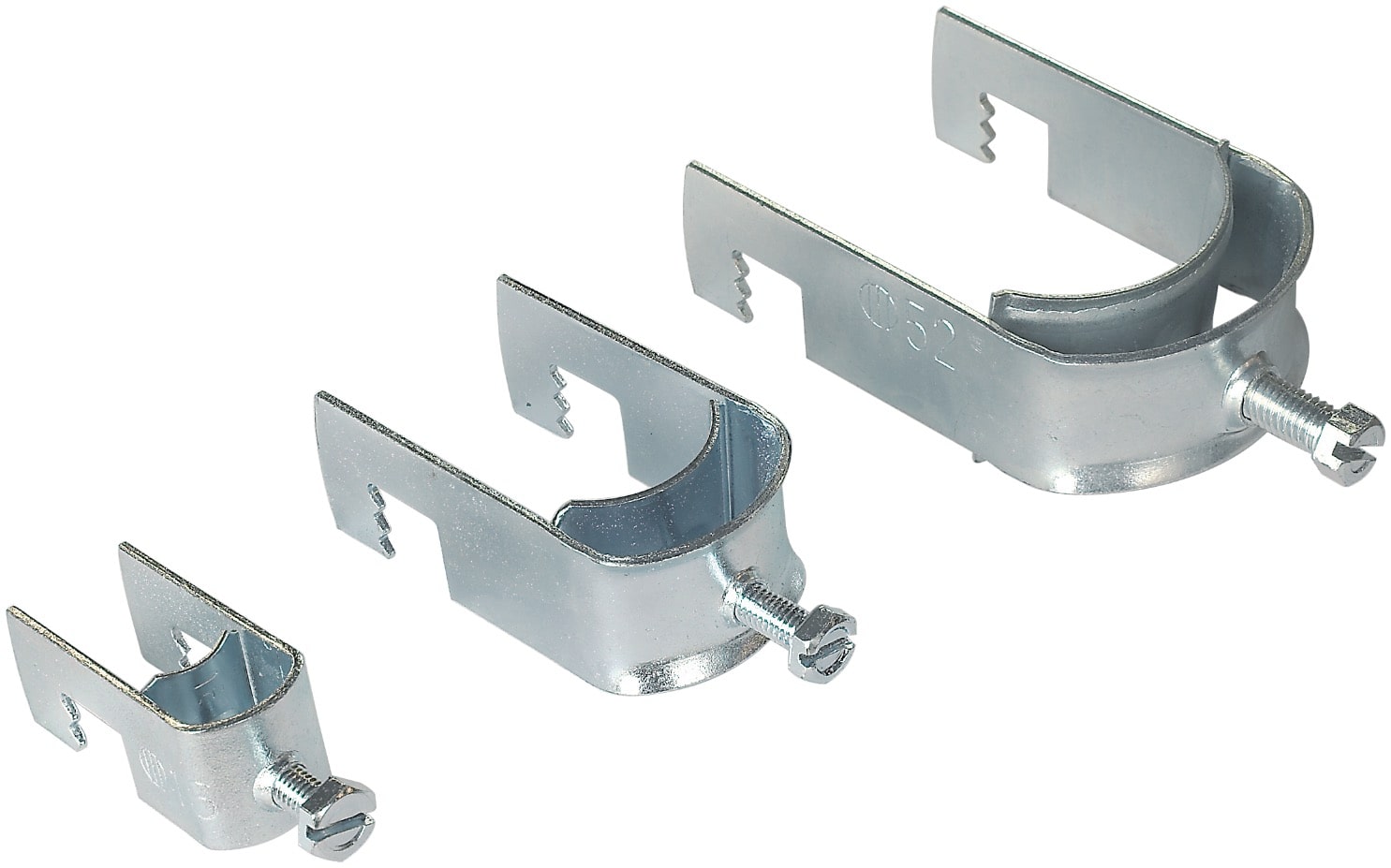

Kabelklemmen
Dienen zur Befestigung von Kabeln an der Kabelschiene befestigt am Schrankgerüst oder im Sockel.
Material
Stahlblech verzinkt
Lieferumfang
Kabelklemmen - 5 Stück.
Verpackung: 5 St.
Kabelschiene im Sockel befestigt
Dient zur Befestigung von Kabeln im Schrank. Ist für eine Montage im 200 mm hohen Sockel mit Hilfe des Befestigungswinkels vorgesehen.
Material
Stahlblech Aluzink
Lieferumfang
Kabelschiene ohne Befestigungszubehör (Käfigmutter M6, Schrauben M6, Unterlegescheiben).
Kabelklemmen müssen gesondert bestellt werden.
Verpackung: 1 St.

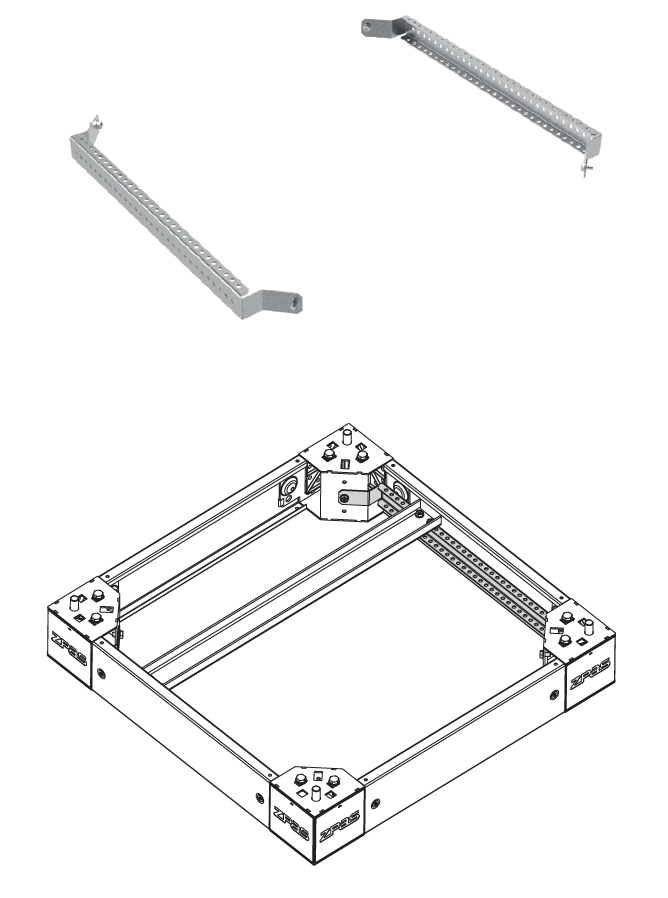

Kabelschienenträger
Zur Befestigung von Kabelschienen im verschraubten Sockel.
Material
Stahlblech Aluzink
Lieferumfang Satz von 2 Kabelschienenträger mit Befestigungsmaterial.
Verpackung: 1 St.
ANREIHTECHNIK

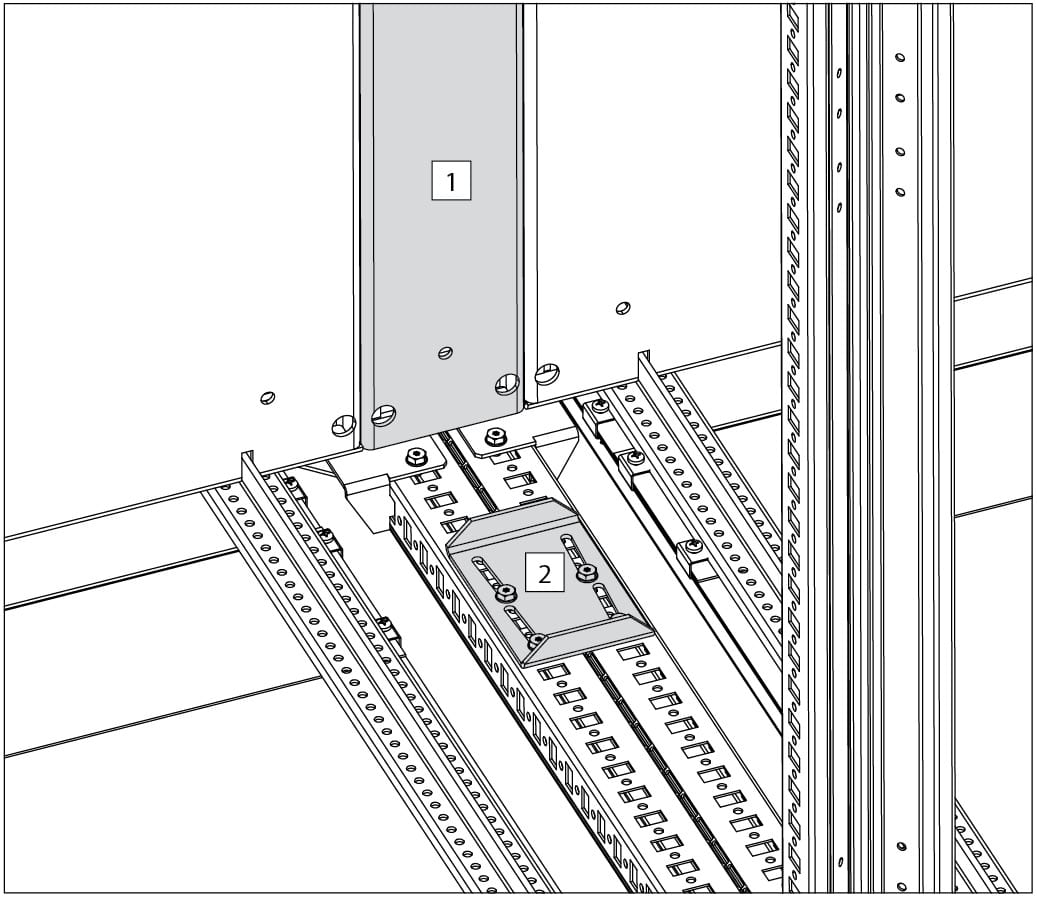

Montageplatten-Verbindung
Die Verbindung ermöglicht eine durchgehende Montageebene in angereihten Schränken.
Material
Stahlblech, verzinkt
Lieferumfang
Montageplatten-Verbindung mit Befestigungszubehör.

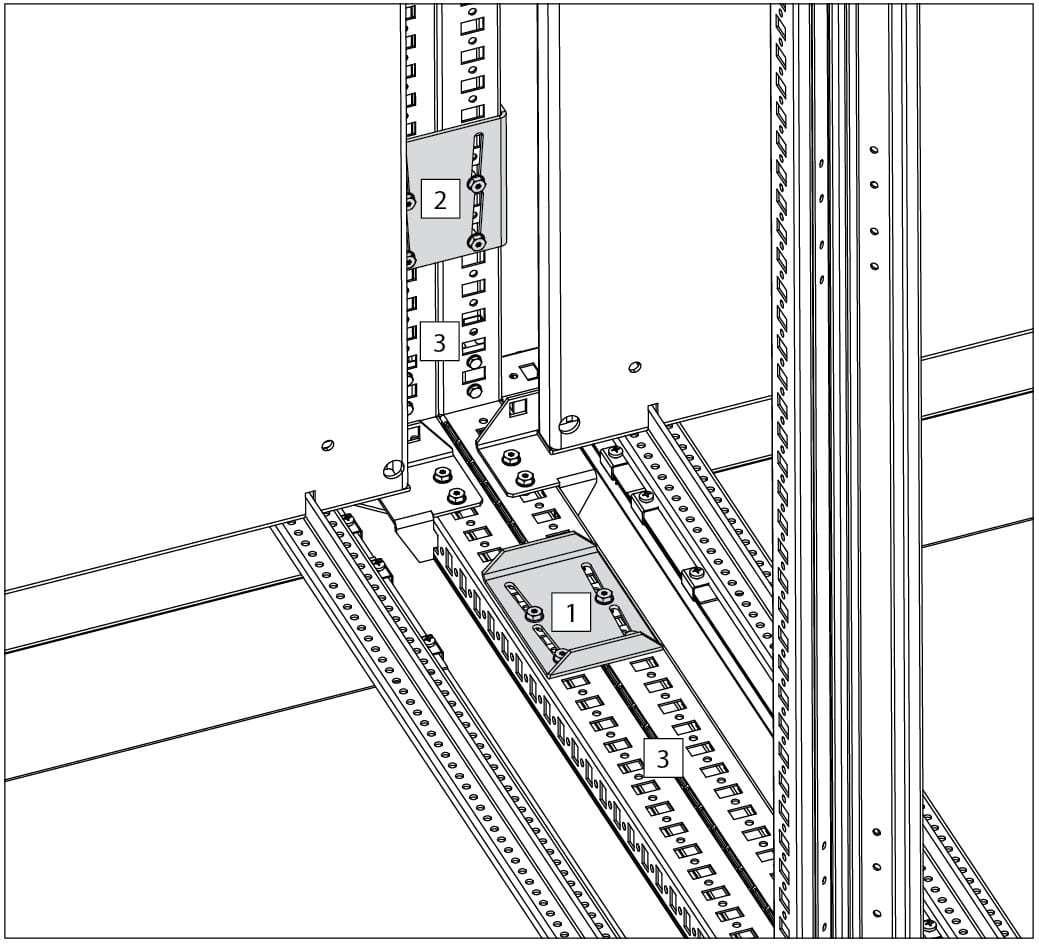

1 - Verbinder für Montageplatten
2 - Gerüstverbinder - Typ A

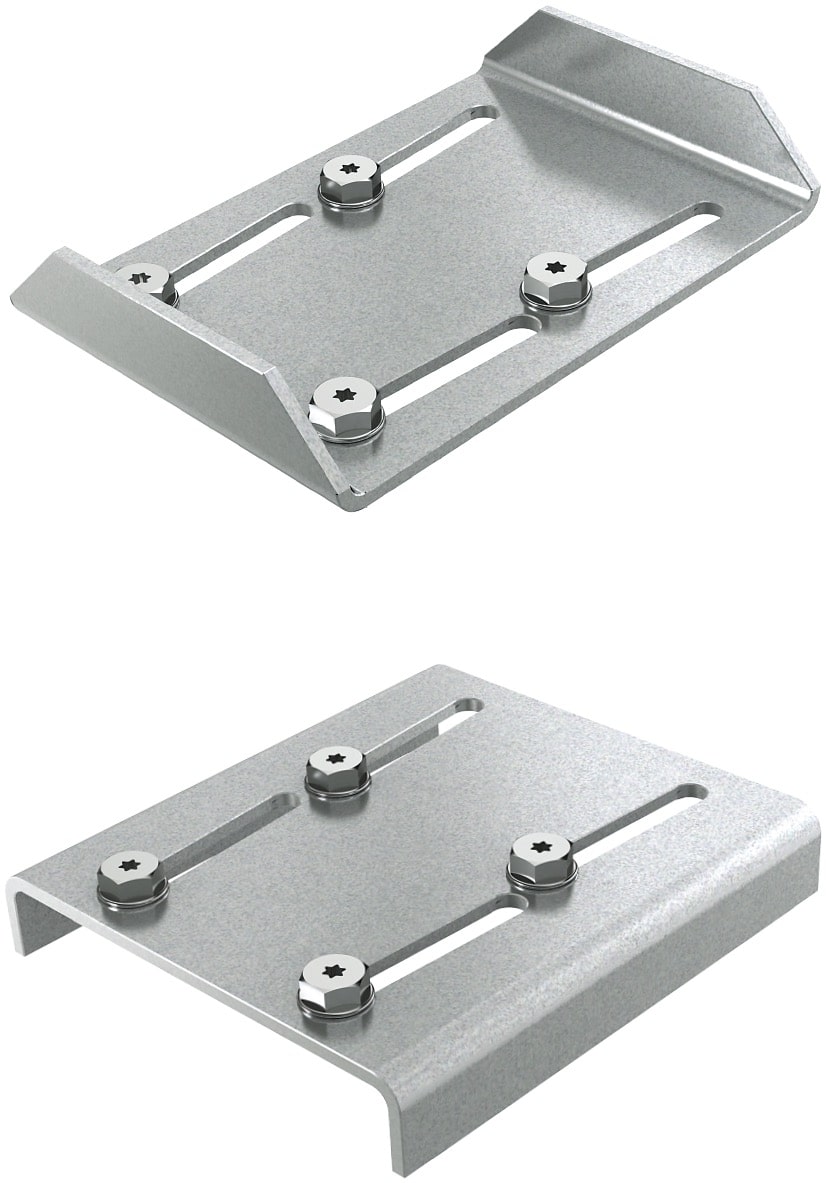

Gerüstverbinder und Dichtung
Dienen zur Verbindung von Schränken in Reihengruppen.
Material
Gerüstverbinder - Stahlblech Aluzink.

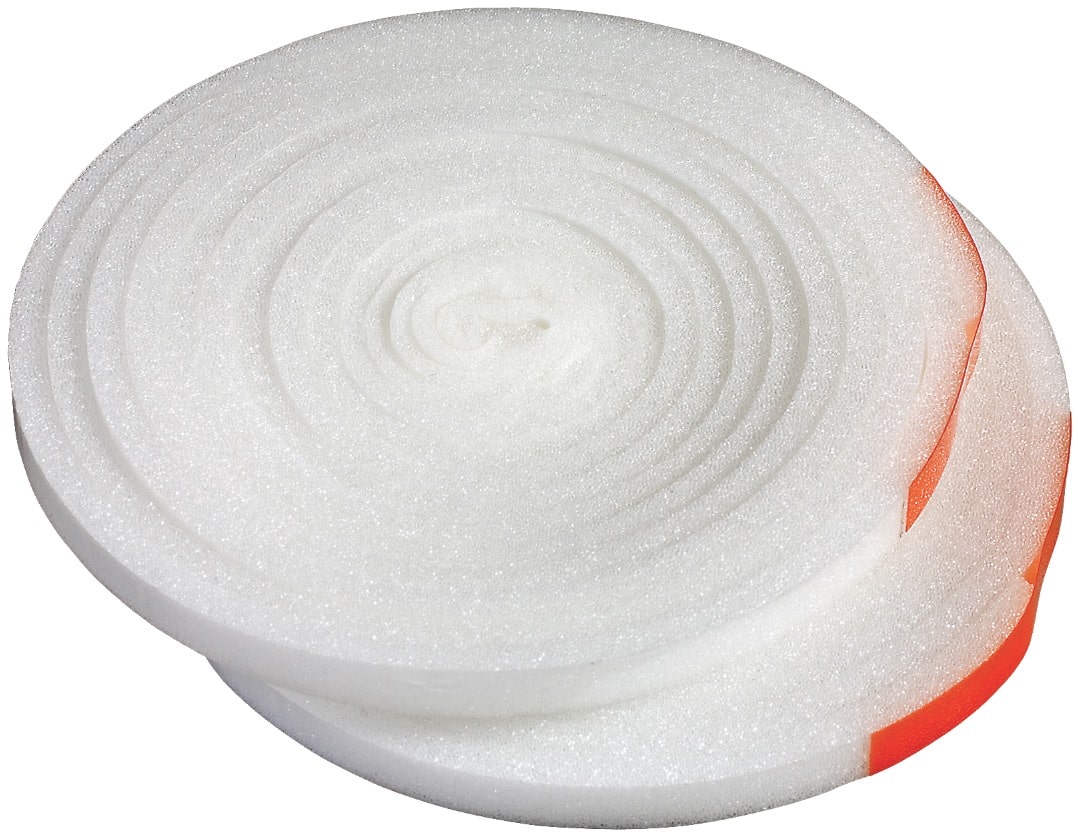

Dichtung - PU-Schaum.
Lieferumfang
Verbinder mit Befestigungszubehör, selbstklebende Dichtung, siehe Tabelle unten.
Diese Elemente werden einzeln oder im Set angeboten.
| Artikel | Verpackung | Katalognummer |
|---|---|---|
|
Set zur Verbindung von 2 Schränken: - Schrankrahmen-Verbinder Typ A - 4 St. - Schrankrahmen-Verbinder Typ B - 2 St. - selbstklebendes Dichtungsband - 6 m - Befestigungselemente |
1 Set | W-6678-00-00-000-EM-S |
1 - Gerüstverbinder - Typ A
2 - Gerüstverbinder - Typ B
3 - Selbstklebende Dichtung an der Kontaktfläche den Schrankgerüsten
