Bleche und Blindabdeckungen für die obere Abdeckung - Schränke SZE3
.
ZUBEHÖR SZE3 - BLECHE UND BLINDABDECKUNGEN FÜR DIE OBERE ABDECKUNGE
Obere Abdeckung mit einer Öffnung
Kann anstelle der oberen Vollabdeckung verwendet werden.
Hat eine Schaumdichtung und Öffnung für eine Blindabdeckung (S. 89) oder ein Lüfterpanel (siehe Katalog IT-Lösungen ZPAS).
Material
Stahlblech, pulverbeschichtet in RAL 7035
Lieferumfang
Abdeckung mit Befestigungszubehör.
| Für den Schrank | Abmessungen
A x B [mm] |
Katalognummer | |
|---|---|---|---|
| Breite [mm] |
Tiefe [mm] |
||
| 600 | 400 | 380 x 210 | W-6282-53-16-011 |
| 500 | 380 x 210 | W-6282-53-15-011 | |
| 600 | 380 x 380 | W-6282-53-14-011 | |
| 800 | 380 x 380 | W-6282-53-13-011 | |
| 800 | 400 | 380 x 210 | W-6282-53-12-011 |
| 500 | 380 x 210 | W-6282-53-11-011 | |
| 600 | 380 x 380 | W-6282-53-10-011 | |
| 800 | 380 x 380 | W-6282-53-09-011 | |
| 1000 | 400 | 380 x 210 | W-6282-53-08-011 |
| 500 | 380 x 210 | W-6282-53-07-011 | |
| 600 | 380 x 380 | W-6282-53-06-011 | |
| 800 | 380 x 380 | W-6282-53-05-011 | |
| 1200 | 400 | 380 x 210 | W-6282-53-04-011 |
| 500 | 380 x 210 | W-6282-53-03-011 | |
| 600 | 380 x 380 | W-6282-53-02-011 | |
| 800 | 380 x 380 | W-6282-53-01-011 | |
Verpackung: 1 St.
Bleche und Blindabdeckungen für die obere Abdeckung
Dienen zum Abdecken der Öffnung in der oberen Abdeckung.
Material
Stahlblech, pulverbeschichtet in RAL 7035.
Lieferumfang
Blech oder Blindabdeckung mit Befestigungszubehör.
| Artikel | Schutzart des Schrankes ausgestattet mit Blech/ Blindabdeckung |
Für
Öffnung [mm] |
Katalognummer | |
|---|---|---|---|---|
| Schrank ohne Dach | Schrank mit Dach | |||
| Blindabdeckung | IP 55 | IP 55 | 380 x 380 | W-4810-07-00-011 |
| 380 x 210 | W-1951-26-00-011 | |||
| Perforiertes Blech | IP 20 | IP 21 | 380 x 380 | W-1718-39-01-011 |
| 380 x 210 | W-1718-39-02-011 | |||

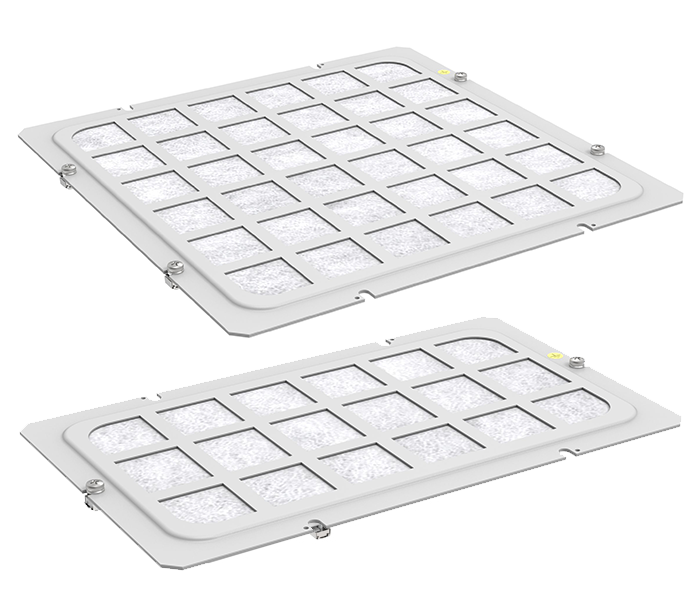

| Blech
mit Filtervlies |
IP 10 | IP 21 | 380 x 380 | W-1718-42-01-011 |
| 380 x 210 | W-1718-42-02-011 | |||
| Blech
mit Bürstendurchlass |
IP 00 | IP 21 | 380 x 380 | W-5271-10-00-011 |
| 380 x 210 | W-5271-14-00-011 | |||
| Blech
mit Schaumdurchlass |
IP 10 | IP 21 | 380 x 380 | W-1718-40-01-011 |
| 380 x 210 | W-1718-40-02-011 | |||
| Blech
mit Filtervlies und Bürstendurchlass |
IP 00 | IP 21 | 380 x 380 | W-SB76-00-00-011 |
Verpackung: 1 Set
Verschiebbare Bleche mit Schaum- oder Bürstenleisten zur Montage in der Bodenplatte
Verschiebbare Bleche mit Dichtschaum (4, 5) oder einer Bürste (6, 7) können ersatzweise anstelle von Bleche ohne Schaumstoffdichtung (1, 2) vorgesehen. Sie bilden einen Kabeldurchlass mit einstellbarer Breite. Der Dichtungsschaum schützt die Isolierung der Kabel, die in das Gehäuse eingeführt werden, vor Beschädigung und erhöht die Dichtheit des Gehäuses. Die Bürste schützt vor Staub.
Material
Stahlblech Aluzink, PU-Schaum, Kunststoff-Bürste.
Lieferumfang
Set: 2 verschiebbare Bleche (Nr. 4 und 5 oder 6 und 7) mit Schaum- oder Bürstenleisten. Vorgesehen für eine Öffnung in der Bodenplatte des Schrankes SZE2. (Bemerkung: Schränke mit einer Breite von 1000 oder 1200 mm haben in der Bodenplatte zwei Öffnungen).
| Für Schrankbreite [mm] | Breite der Öffnung im Schrank [mm] | Breite der Bleche [mm] | Katalognummer | |
|---|---|---|---|---|
| Bleche mit Schaumdurchlass | Bleche mit Bürstendurchlass | |||
| 800 | 586 | 616 | W-1951-81-01-000 | W-8186-50-01-000 |
| 1200 oder 600 |
386 | 416 | W-1951-81-02-000 | W-8186-50-02-000 |
| 1000 | 356 | 386 | W-1951-81-03-000 | W-8186-50-03-000 |
Verpackung: 1 Set
Montageart der Bodenbleche
Jeder SZE3 Schrank enthält folgende Bleche:
1, 2, 3 - verschiebbare Bleche ohne Schaum- oder Bürstenleisten für jede Öffung in der Bodenplatte.
Zusätzlich kann bestellt werden:
4, 5 - verschiebbare Bleche mit Schaumleisten oder 6, 7 - verschiebbare Bleche mit Bürtenleisten. Sie können anstelle von zwei Standardblechen (1, 2) verwendet werden.
Verschiebbare Bleche mit zwei Schaumdurchlässen zur Montage in der Bodenplatte
Bestimmt für Schranktiefe 800 mm.
Material
Stahlblech Aluzink, PU-Schaum
Lieferumfang
Set: 4 verschiebbare Bleche mit Schaumleisten, 1 mittleres Blech, Befestigungselemente. Vorgesehen für eine Öffnung in der Bodenplatte des Schrankes SZE3. (Bemerkung: Schränke mit einer Breite von 1000 oder 1200 mm haben in der Bodenplatte zwei Öffnungen).
| Für
Schrankbreite [mm] |
Breite der Öffnung im Schrank [mm] |
Breite
der Bleche [mm] |
Katalognummer |
|---|---|---|---|
| 800 | 586 | 616 | W-5716-13-05-000 |
| 1200 oder 600 | 386 | 416 | W-5716-13-07-000 |
| 1000 | 356 | 386 | W-5716-13-03-000 |
Verpackung: 1 Set
