PDM Classic - Leitstandtische
.
PDM Classic
Leitstandtische mit einem modularen Design, das die Erstellung von Sets jeder Größe und Konfiguration ermöglicht, je nach den Bedürfnissen des Benutzers. Grundlegende Funktionen:
- vier Standardkomponenten: PC-Modul, Zentralmodul, Seitenmodul, 15°-Keil, Seitenkeil
- MDF-Platten mit Laminat- oder Mineral-Acryl-Materialien
- freie Konfigurationswahl - Erstellung von einfachen, gewölbten, geknickten Sets
- freie Farbwahl - sowohl der Metallelemente des Leitstandes als auch der Holzarbeiten
- modulares Design, mit dem der Leitstand in jeden Raum passt
- Gerätebefestigung im 19"- oder einem anderen Standard möglich
- einfacher Zugang zu den montierten Geräten
- vereinfachte Verdrahtung möglich
- Bohrungen in der Arbeitsplatte für Tasten, Kassetten oder Aufsätzen möglich
- Verwendung von Zwangs- oder Gravitationslüftung möglich
- die Anforderungen der Gesundheits- und Sicherheitsvorschriften werden erfülllt
- Inkl. CE-Zertifikat
BESTANDTEILE

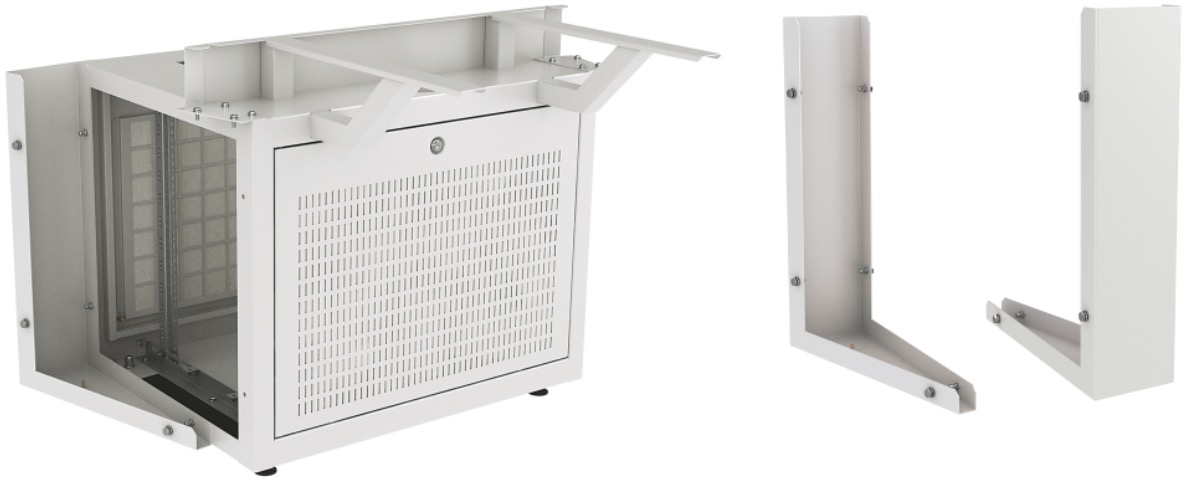

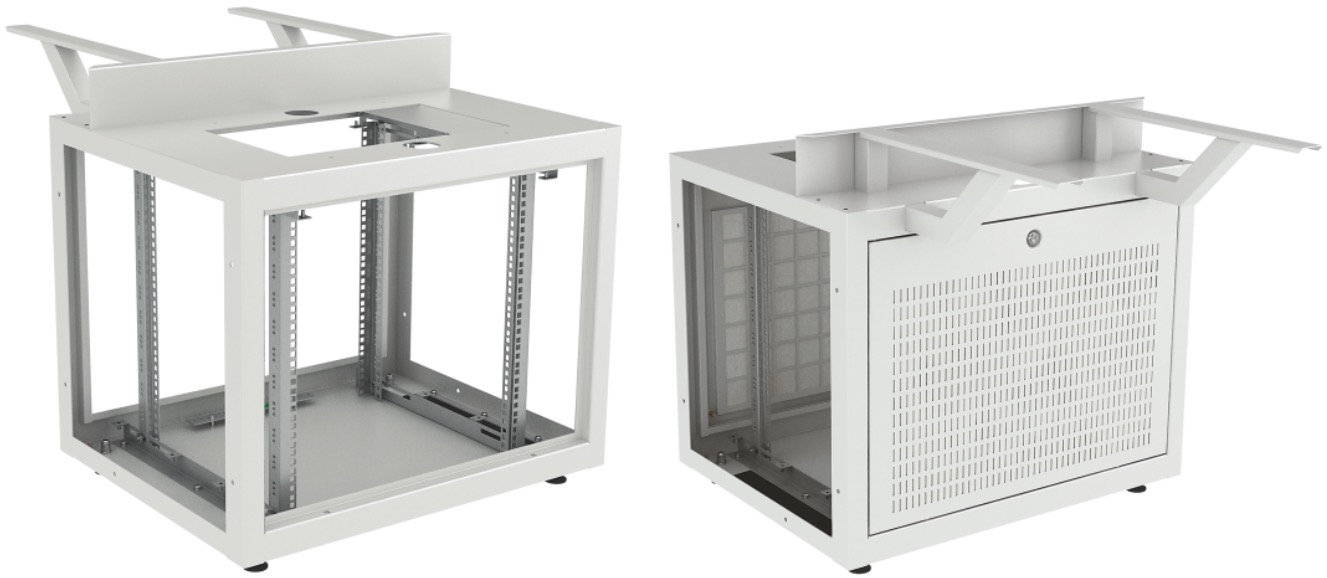

PC-Modul
19"-Schrank zum Einbau der Zentraleinheit des Systems oder anderer elektronischer Geräte. Das obere Teil des Schrankes dient als Auflage für die Arbeitsplatte, das untere Teil (hinten) für die Platzierung der Monitore. Pro Arbeitsplatz sind zwei PC-Module vorgesehen.

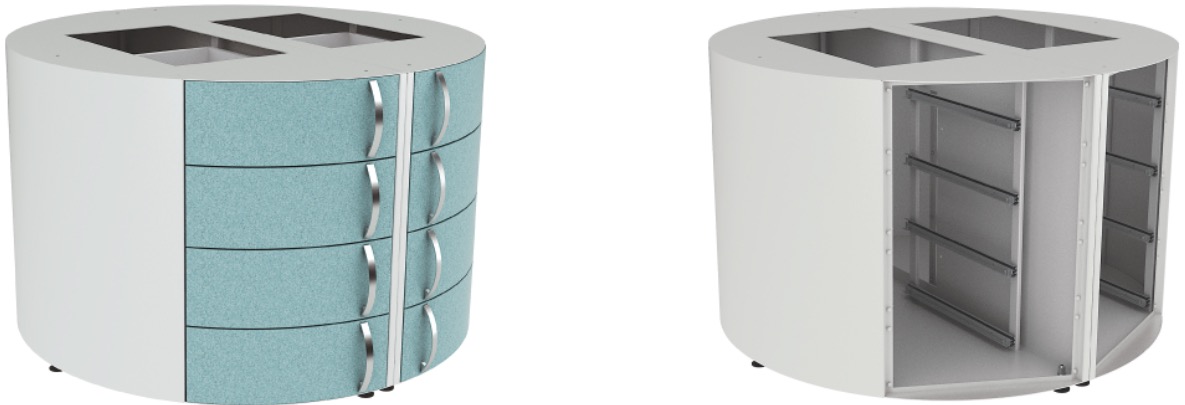

Zentralmodul mit 8 Schubladen
Zylindrisches Zentralelement, mit dem Sets in jedem Winkel eingestellt werden können.
Verbindungsmöglichkeiten:
- zum PC-Modul,
- zur Blende, die das PC-Modul mit der Säule verbindet.
Seitenmodul mit 4 Schubladen
Seitenelement in Form eines Halbzylinders, als Setabschluss.
Verbindungsmöglichkeiten:
- zum PC-Modul,
- zur Blende, die das PC-Modul mit der Säule verbindet,
- xzur zweiten Hälfte der Säule (Auf diese Weise entsteht das zentrale Modul).
Keil 15°
Der 15°-Keil ermöglicht die Aufstellung der Elemente einer Gruppe in einem Winkel von 15°. Mehrere Keile können miteinander verbunden werden, um einen größeren Winkel zu erreichen.
Verbindungsmöglichkeiten:
- zum PC-Modul.

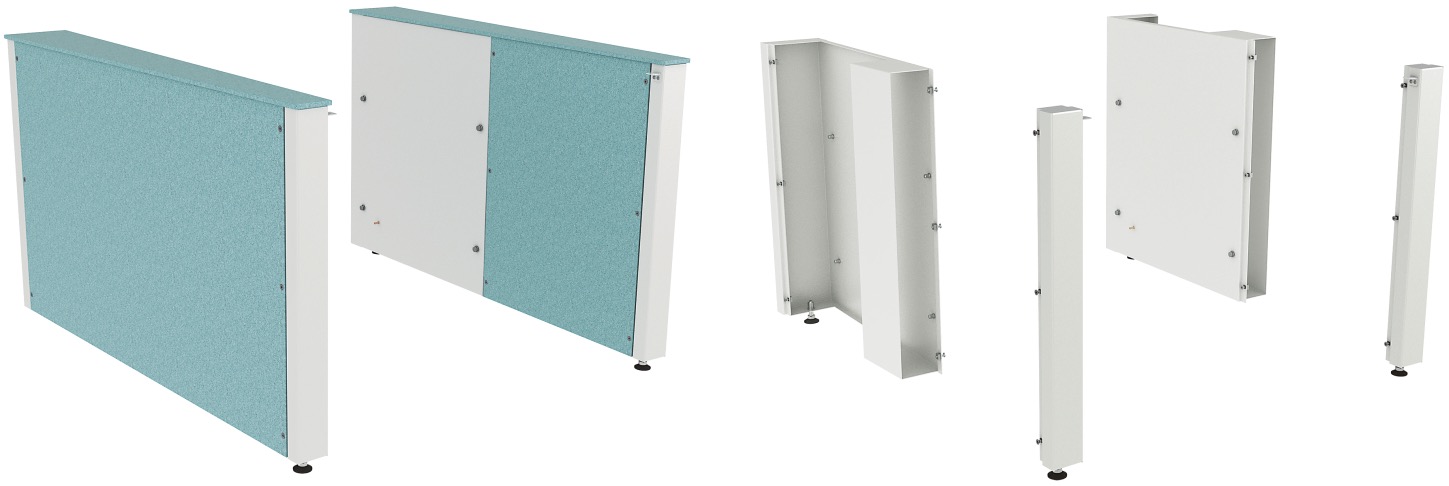

Seitenkeil
Der Seitenkeil ist ein Element am Ende einer Gruppe (ohne Schubladen).
Verbindungsmöglichkeiten:
- zum PC-Modul.

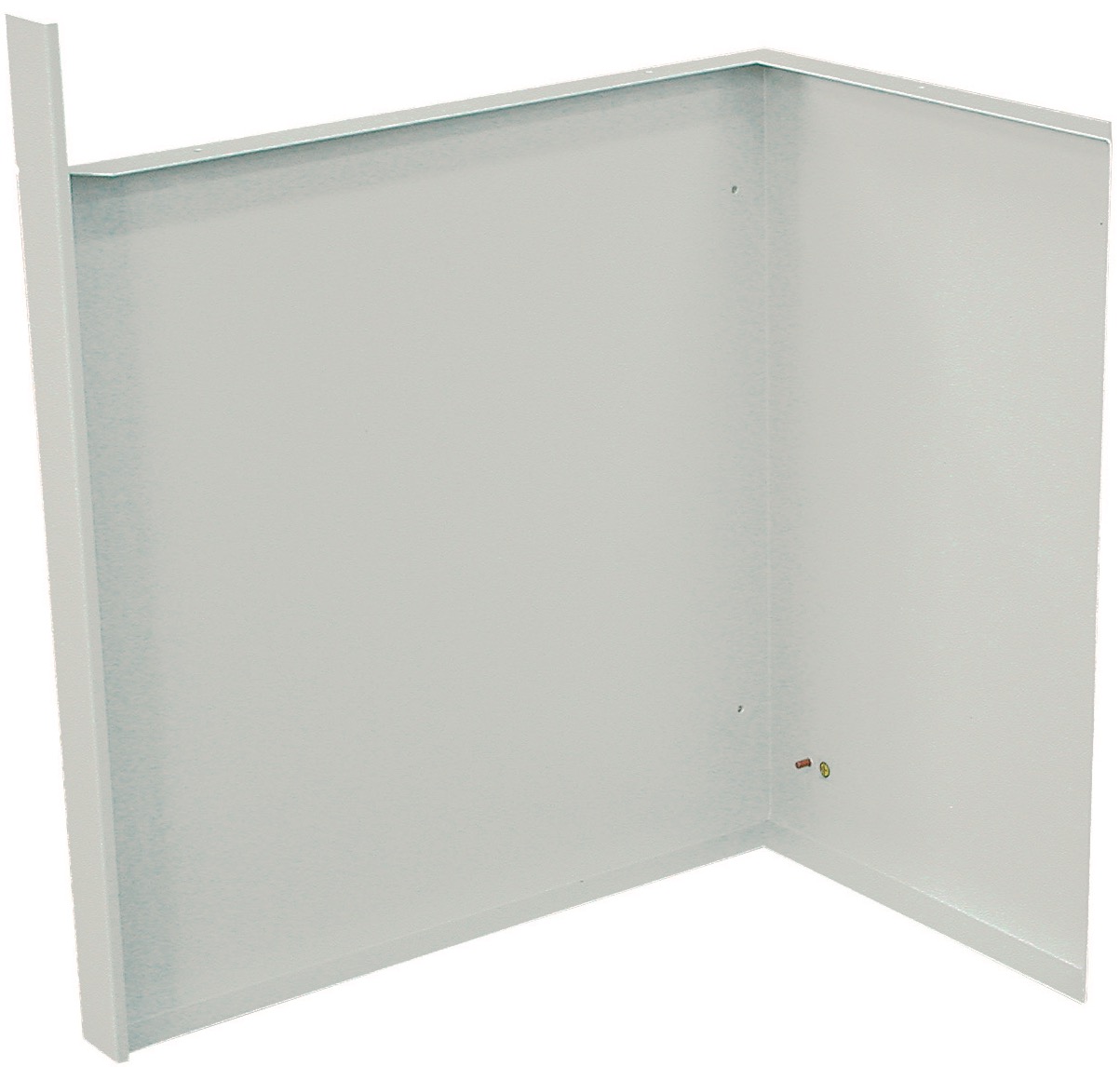

Hintere Blende
Die Blende befindet sich zwischen dem Zentralmodul und dem PC-Modul.
Verbindungsmöglichkeiten:
- zum PC-Modul,
- zum Zentralmodul.

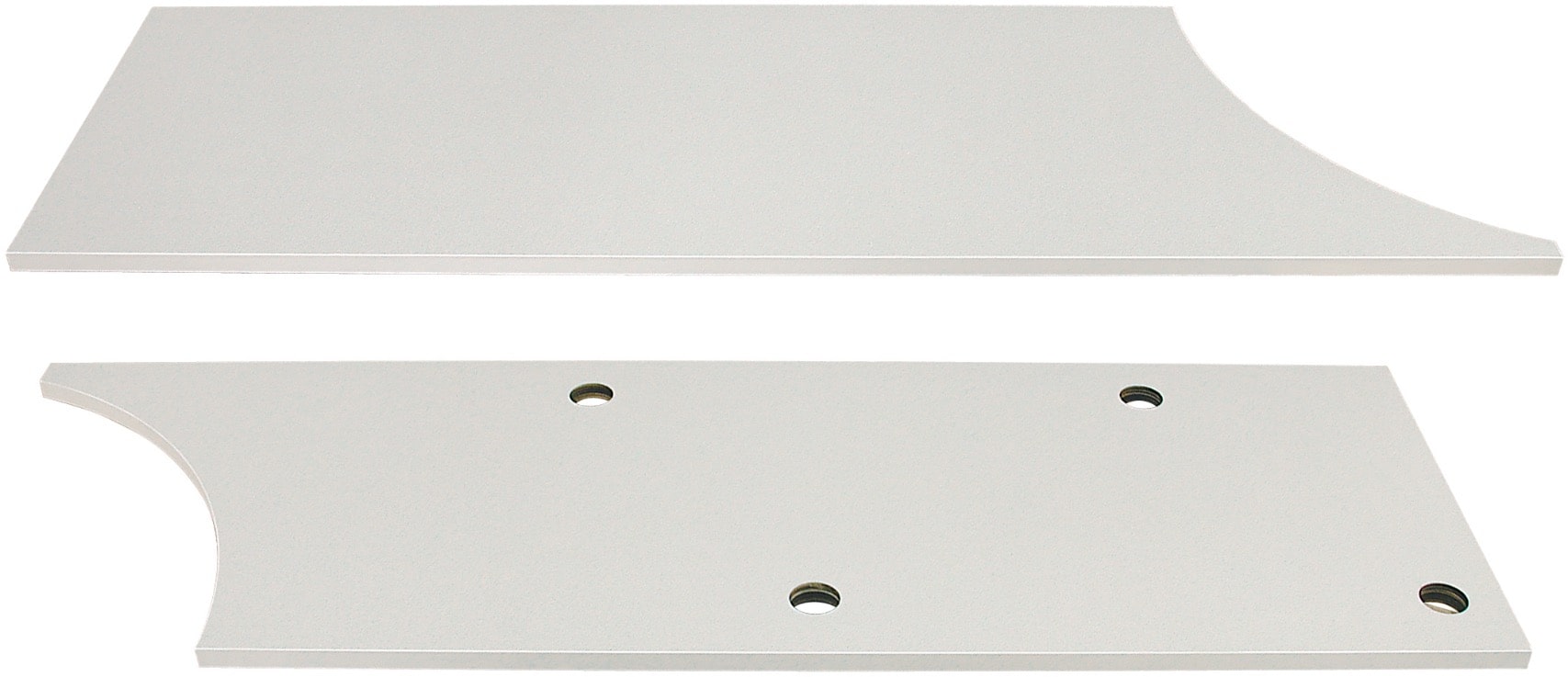

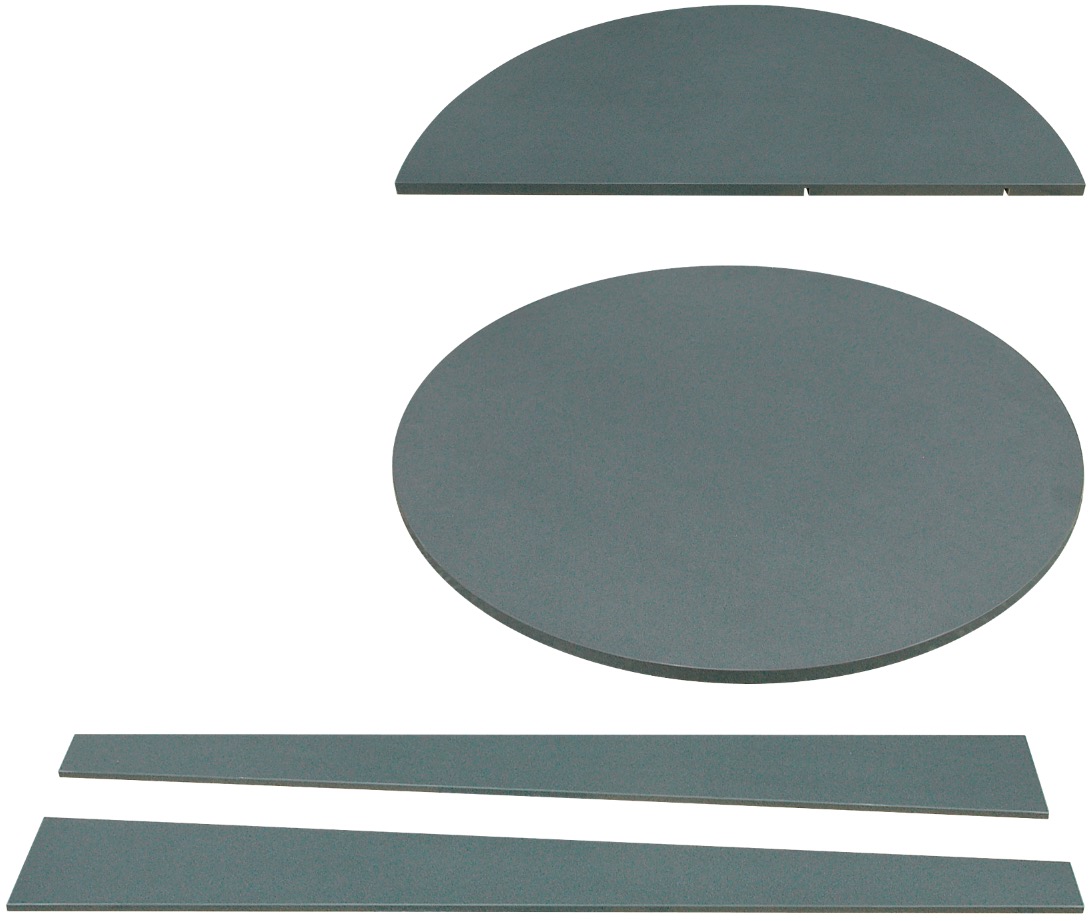

Arbeitsplatten und Verkleidung
Arbeitsplatten, Seitenelemente, Aufsätze und andere Elemente der Tische können je nach den jeweiligen Bedürfnissen und Anforderungen aus modernen Materialien und Kunststoffen gefertigt werden. Die Tische werden meist rund um die Uhr genutzt. Aus diesem Grund werden sie aus Materialien von höchster Qualität gefertigt, die Dauerhaftigkeit und ein ansprechendes Aussehen gewähren. In den angebotenen modularen Leitstandtischen werden für die Arbeitsplatten und Verkleidung folgende Materialien verwendet:
- MDF-Schichtstoffplatte mit erhöhter Abriebfestigkeit bei der Kantenbearbeitung mit einem PVC-farbigen Streifen in der Arbeitsplattenfarbe. Arbeitsplattenstärke ca. 30 mm, Arbeitsplattenstärke für Monitore ca. 21 mm.
- Moderne Materialien und Kunststoffe, wie Corian, Staron.

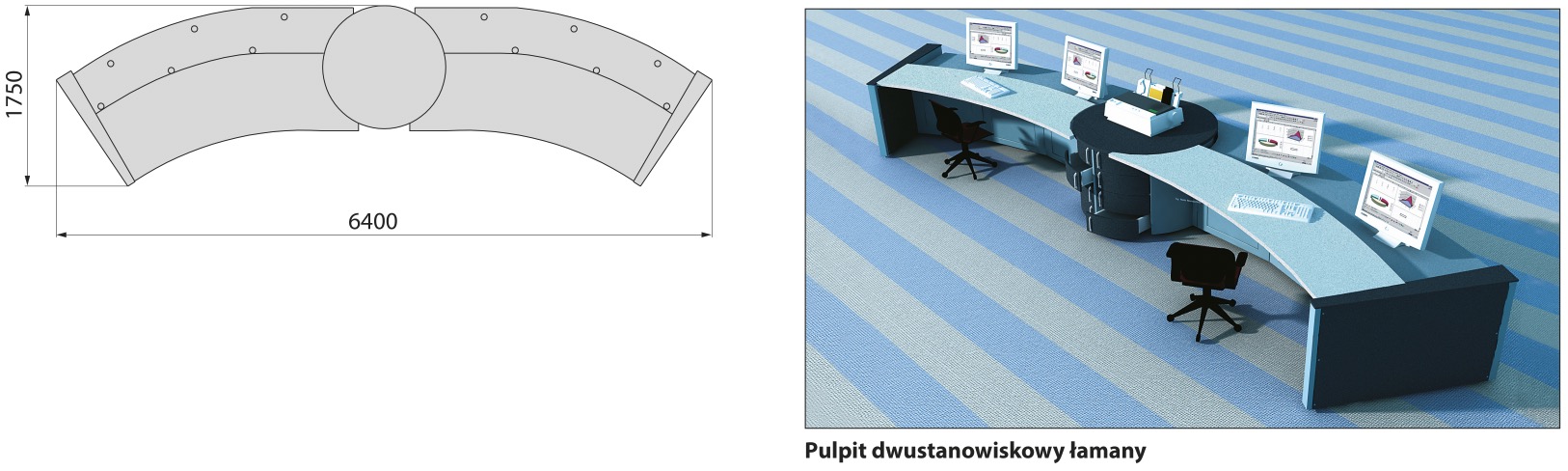

ABMESSUNGEN • BEISPIELKONFIGURATIONEN
Durch das Kombinieren der oben beschriebenen typisierten Elemente können beliebig viele Varianten der Leitstände gestaltet werden

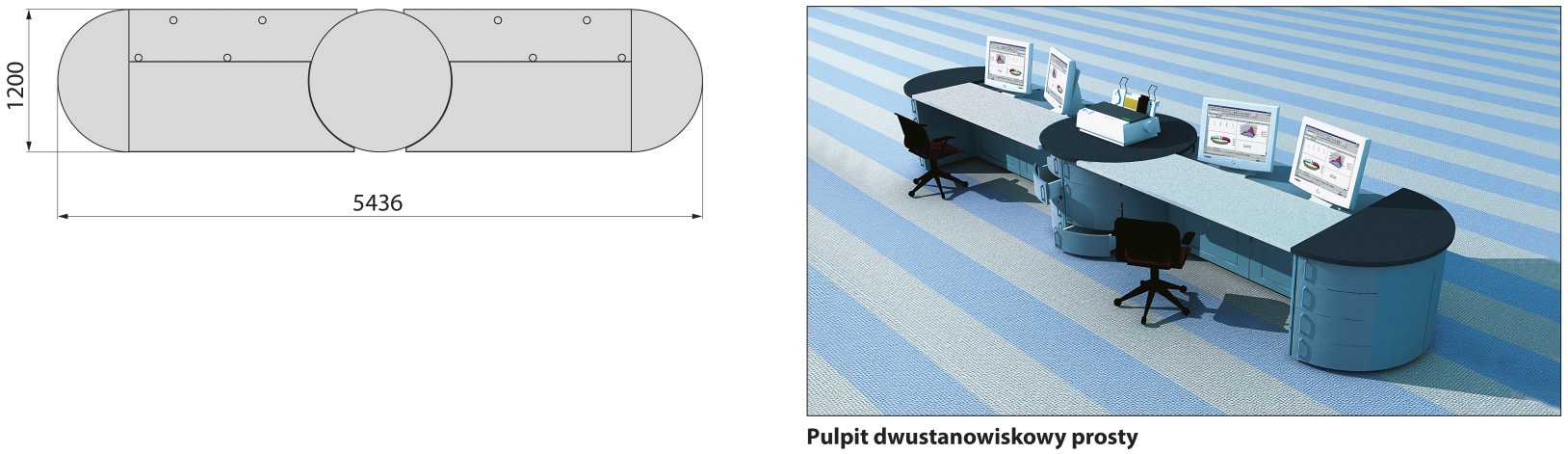

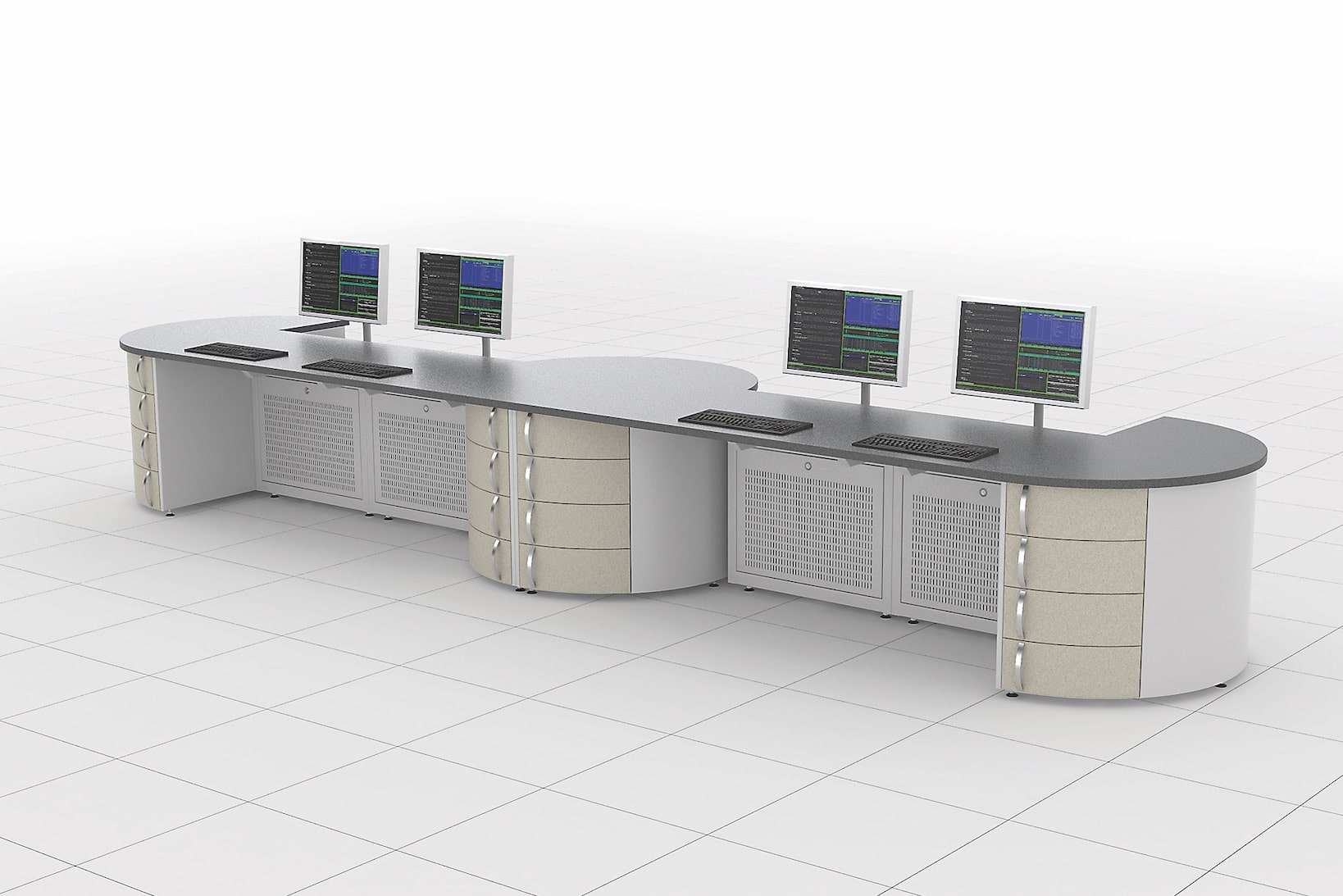

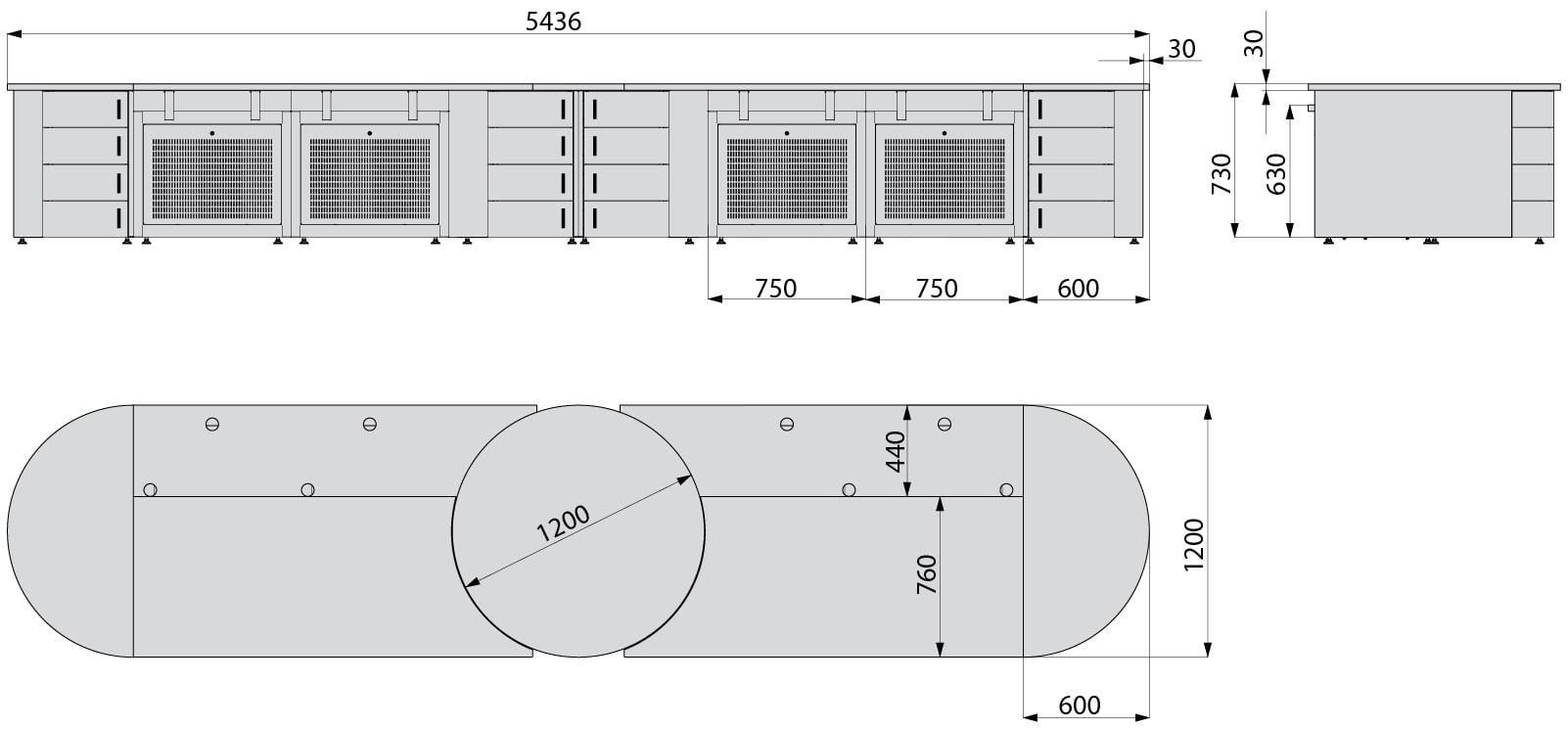

LEITSTANDTISCH FÜR ZWEI PERSONEN (GERADE)

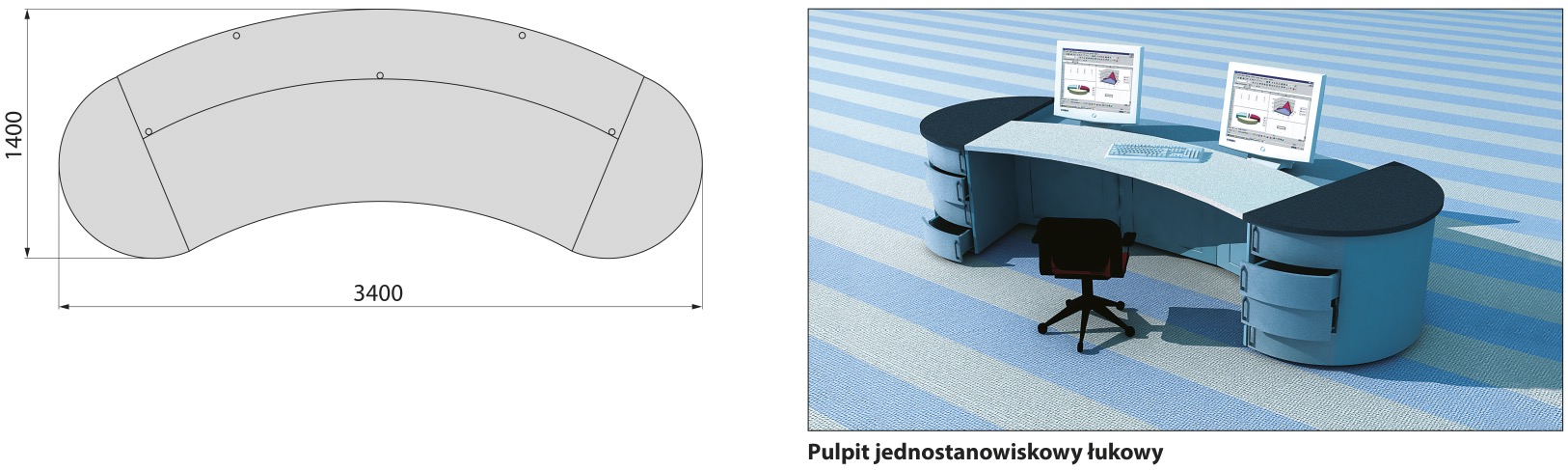

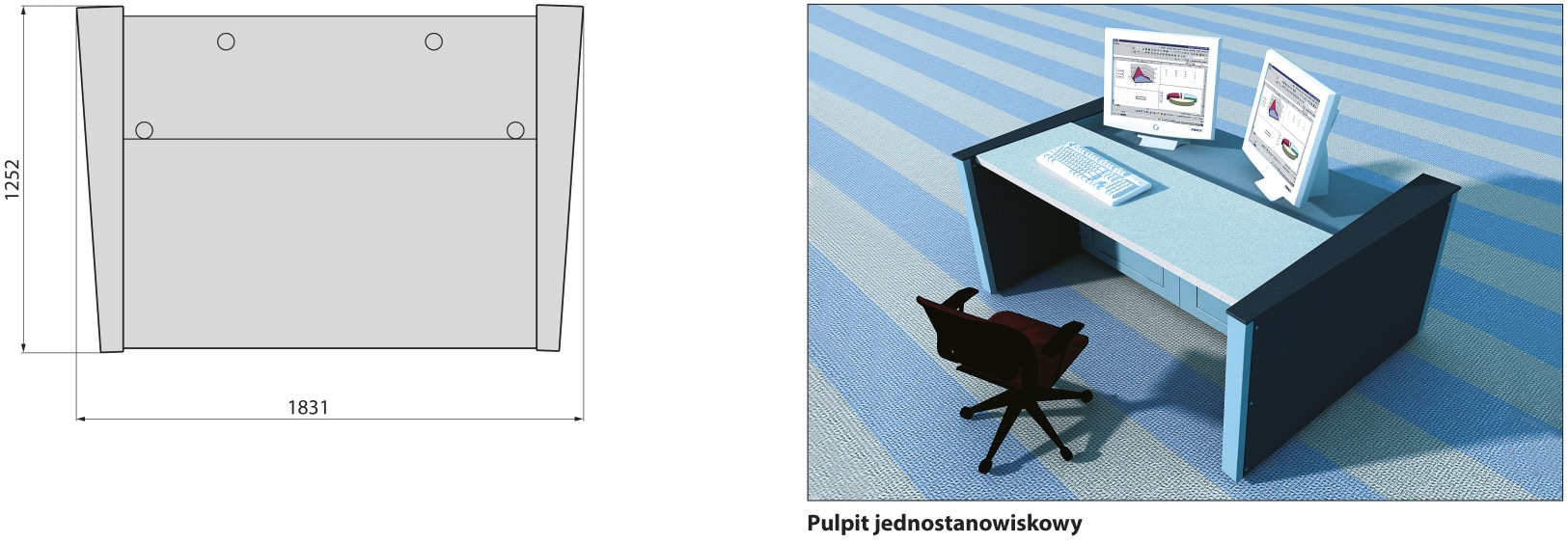

LEITSTANDTISCH FÜR EINE PERSON

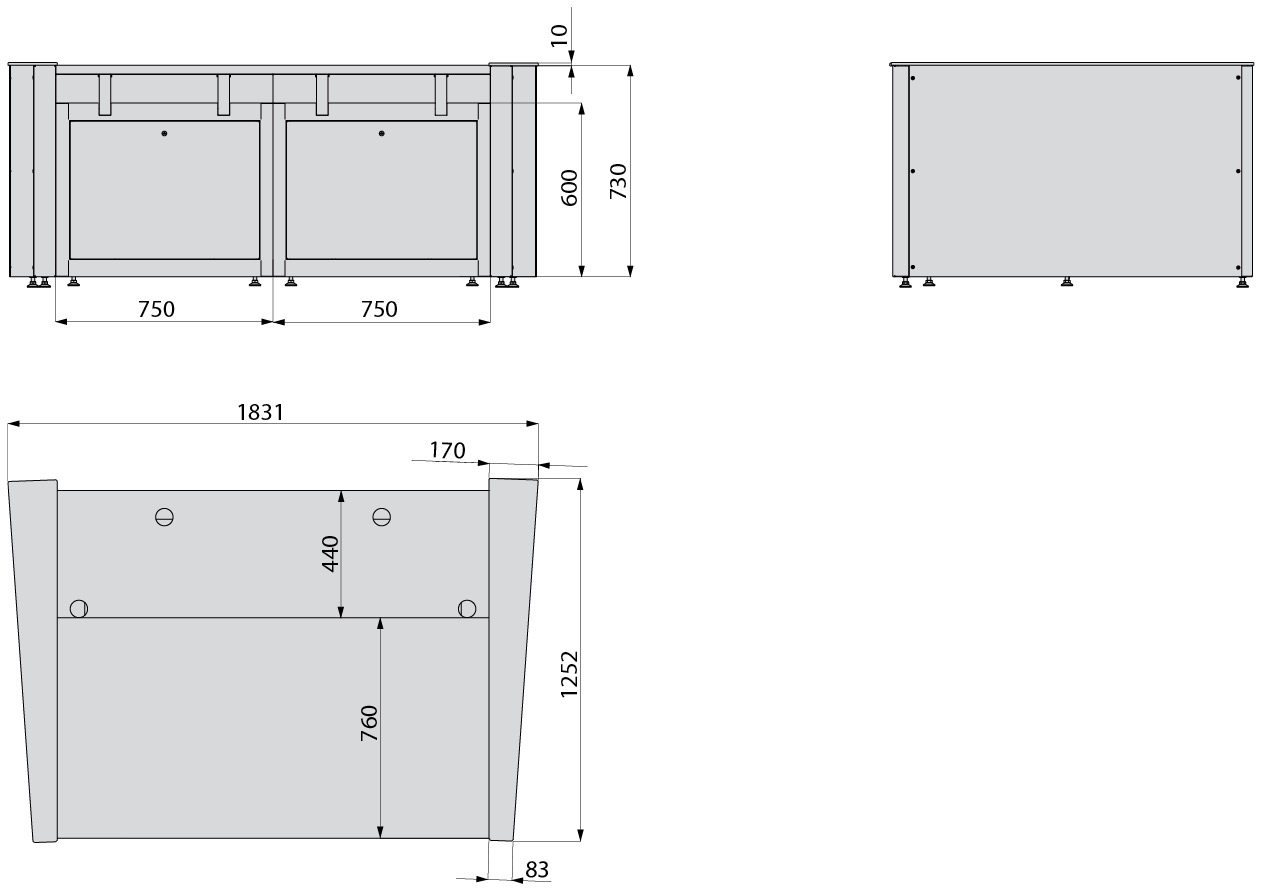

PC-Modul (Breite x Höhe x Tiefe): 750 x 600 x 600 mm: Nutzhöhe des PC-Moduls: 10 HE (1 HE = 44,45 mm) Zentralmodul: D = 1200 mm, H = 730 mm Alle übrigen Abmessungen gemäß Zeichnung. Die Werte der Abmessungen erlauben es, den Tisch an den Zweck, die Raumgröße und weitere Bedürfnisse anzupassen.
Material und Oberfläche
Die Module der Leitstandgehäuse sind aus Stahlblech und in jeder Farbe aus der RAL-Palette verfügbar. Bevorzugte Farben: hellgrau 7035 mit einer dicken Struktur, schwarz 9005 matt). 19"-Profilschienen aus Aluzink Stahlblech ohne Lackierung
ABMESSUNGEN • BEISPIELKONFIGURATIONEN
