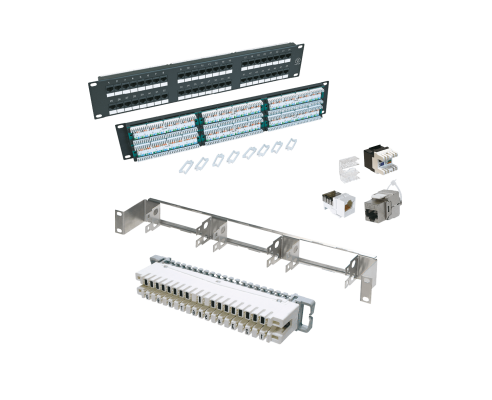

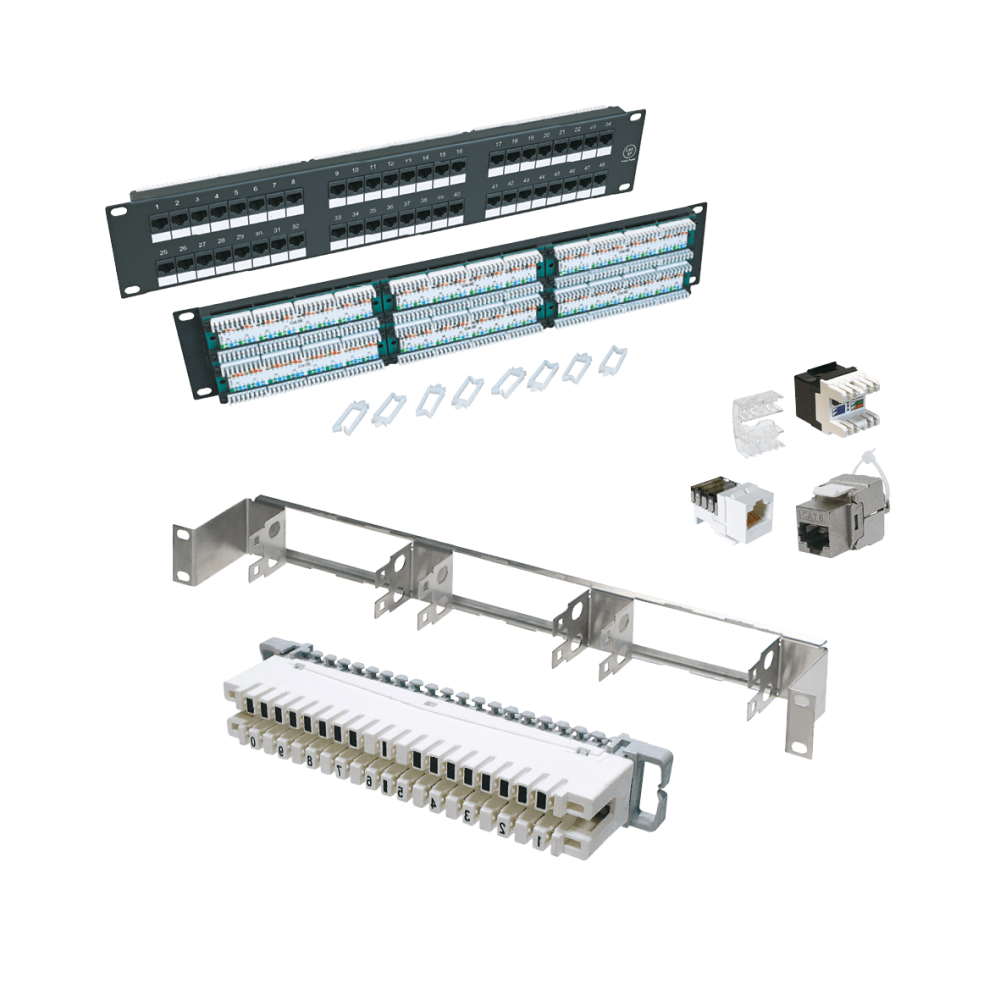

Elemente der strukturierten Verkabelung

Artikel-Nr. Elementy okablowania strukturalnego

Beschreibung
Artikeldetails

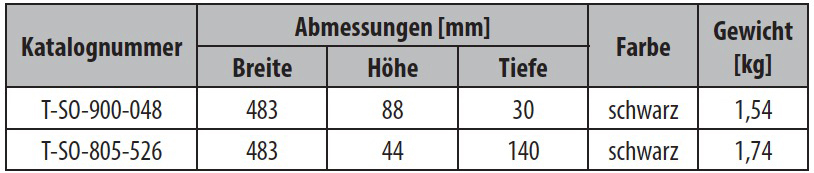

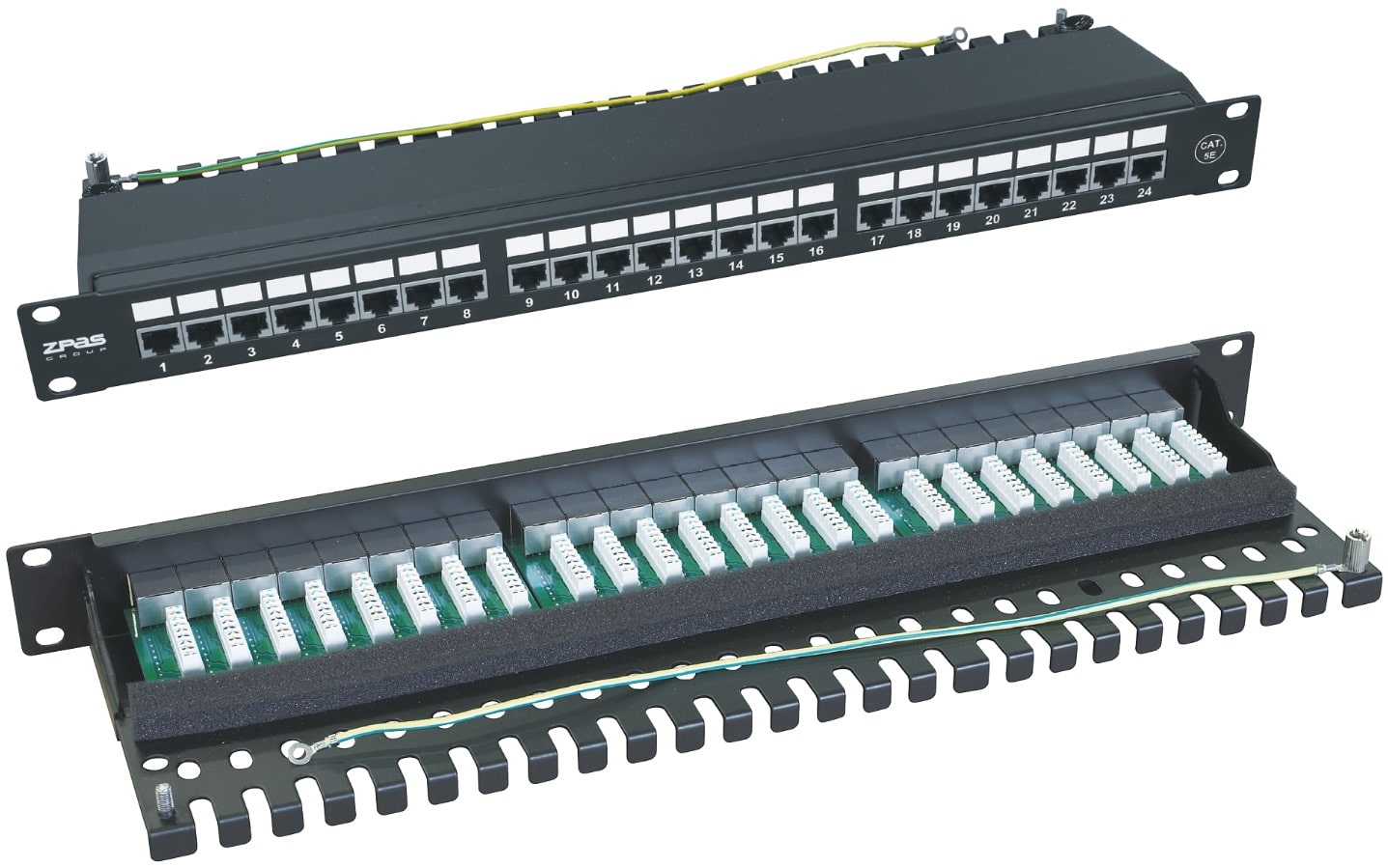

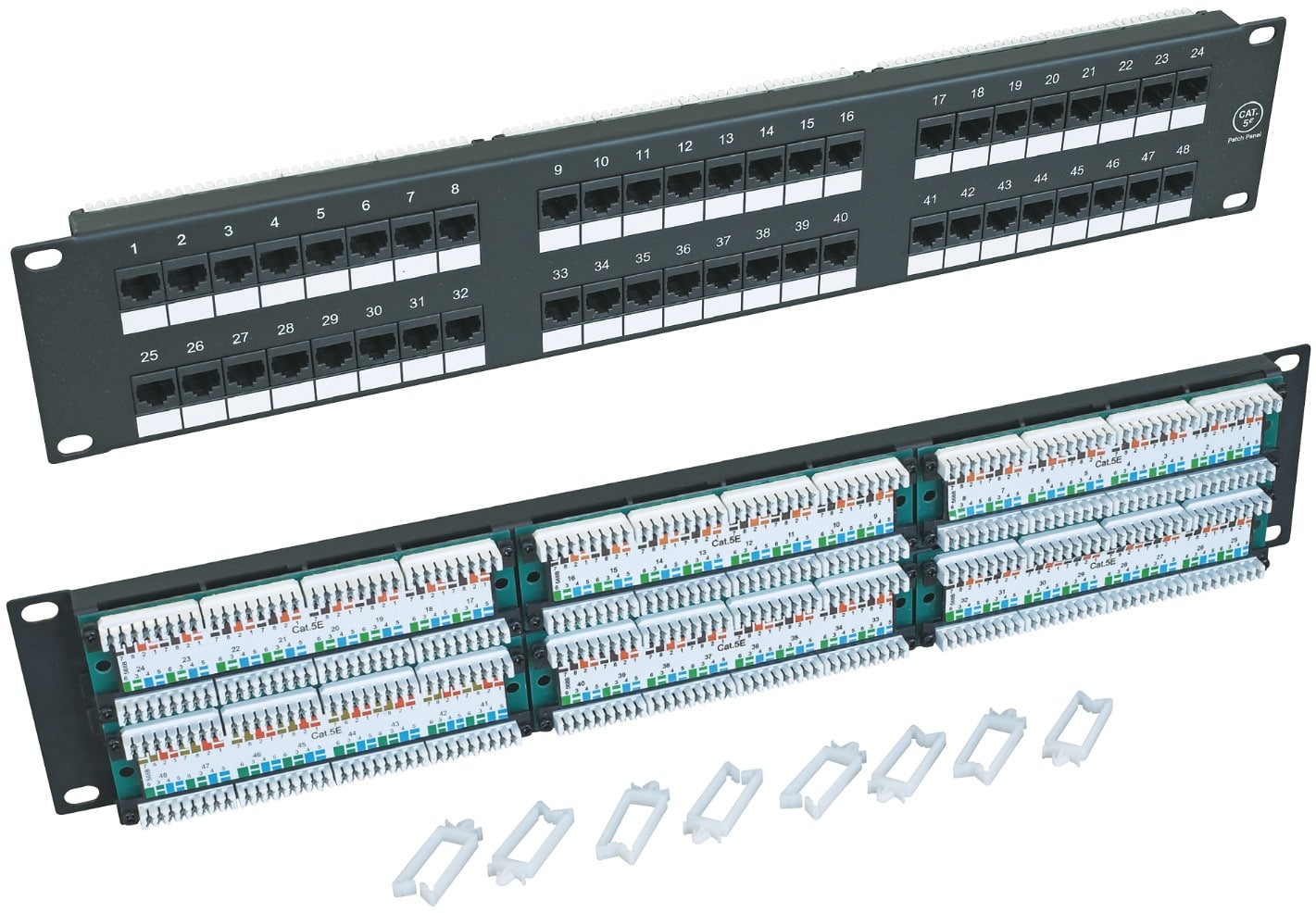

19" PATCHPANELS KATEGORIE 5e

Standard 19".
Das Kernstück des Systems der Kategorie 5e, ist für
Haupt- und Durchgangsdistributionspunkten in schnellen
IT-Netzen geeignet.
In den UTP-Panels ist der Kompensationskreis direkt auf
einer Leiterplatte realisiert.
Die universelle IDC-Schneidklemme ist mit den
Anschlüssen 110 und Krone mit der Sequenz 568A/B
kompatibel
Platz für eine Kennzeichnung der Kanäle.
Änderungen, der Ausbau und die Rekonfiguration sind
leicht durchführbar.
Einfache Verbindung der Systemseite mit der Nutzerseite.
Einfache Wartung dieser Verbindungen. Einfacher Zugang.
Zur Ausstattung aller Panels, außer T-SO-900-048,
gehören Kabelbänder und Befestigungselemente.

Material: kaltgewalztes Stahlblech
Oberfläche: Pulverlackierung

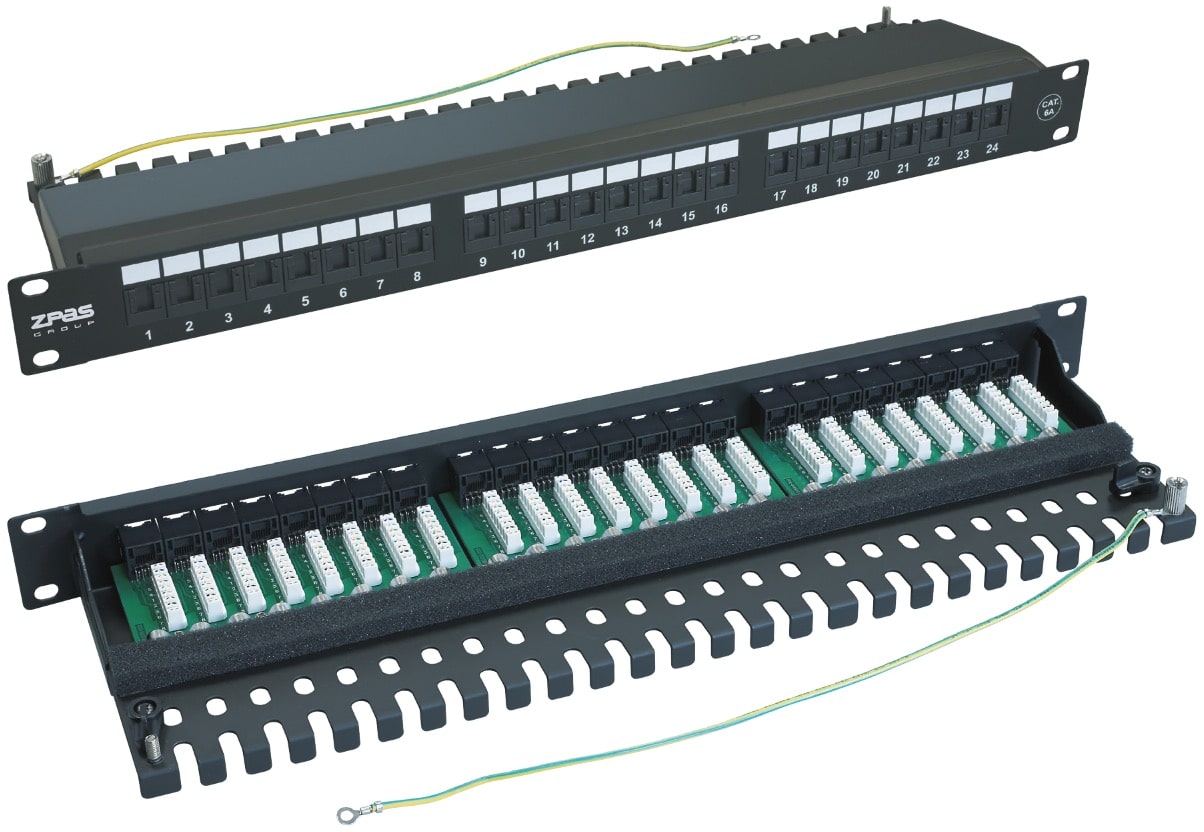

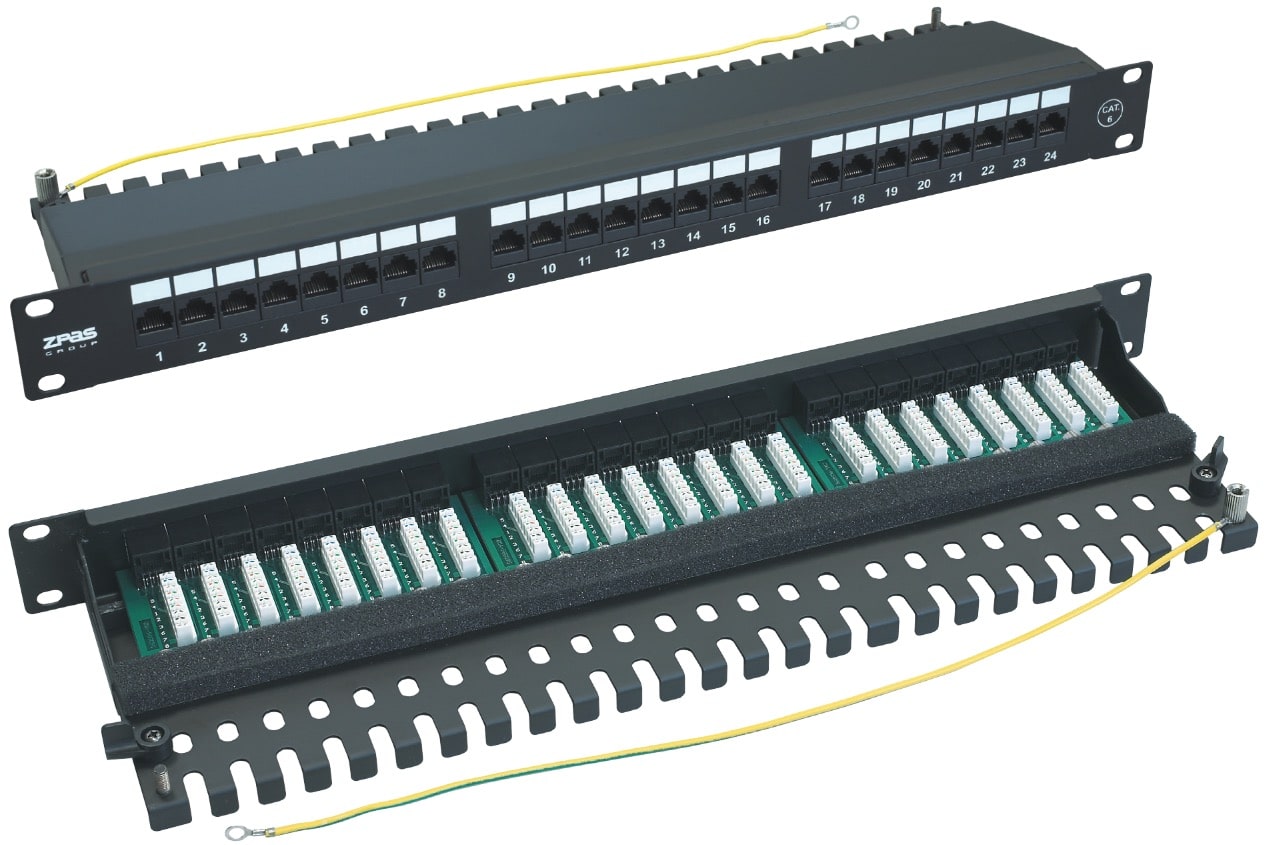

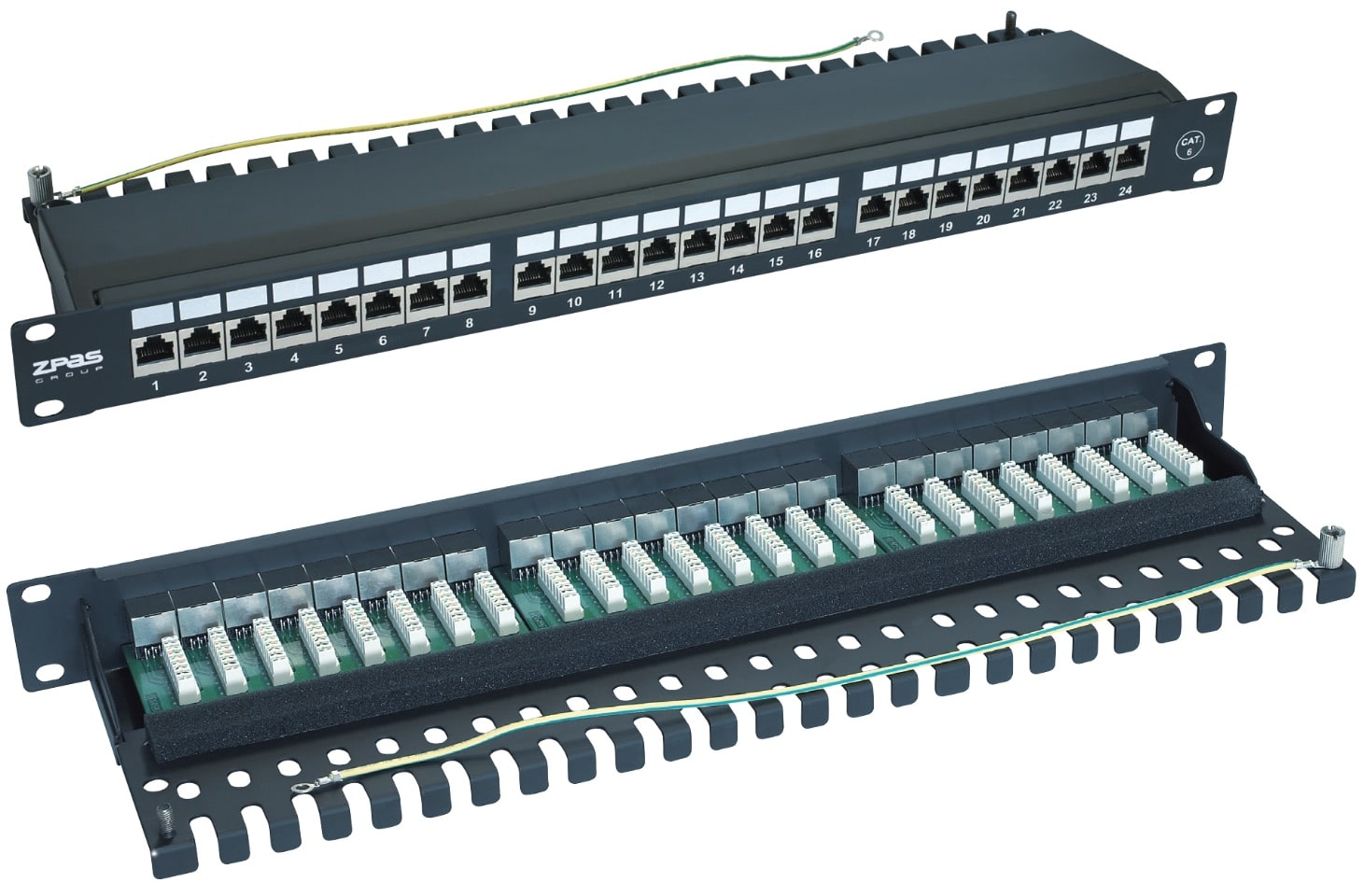

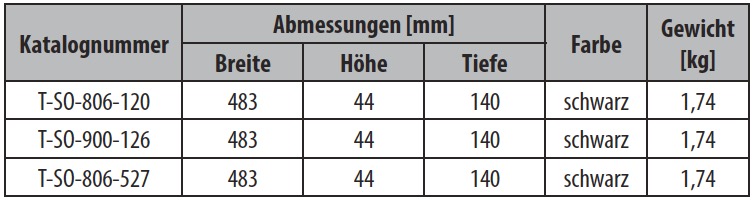

19" PATCHPANELS KATEGORIE 6, 6A

Standard 19".
Das Kernstück des Systems der Kategorie 6 und 6A, ist für
Haupt- und Durchgangsdistributionspunkten in schnellen
IT-Netzen geeignet.
Kompensationskreis direkt auf einer Leiterplatte realisiert.
Die universelle IDC-Schneidklemme ist mit den
Anschlüssen 110 und Krone mit der Sequenz 568A/B
kompatibel
Platz für eine Kennzeichnung der Kanäle
Änderungen, der Ausbau und die Rekonfiguration sind
leicht durchzuführen.
Einfache Verbindung der Systemseite mit der Nutzerseite.
Einfache Wartung dieser Verbindungen. Einfacher Zugang.
Zur Ausstattung aller Panels gehören Kabelbänder
und Befestigungselemente

Material: kaltgewalztes Stahlblech
Oberfläche: Pulverlackierung

MODULARBÜCHSEN UND STECKDOSEN

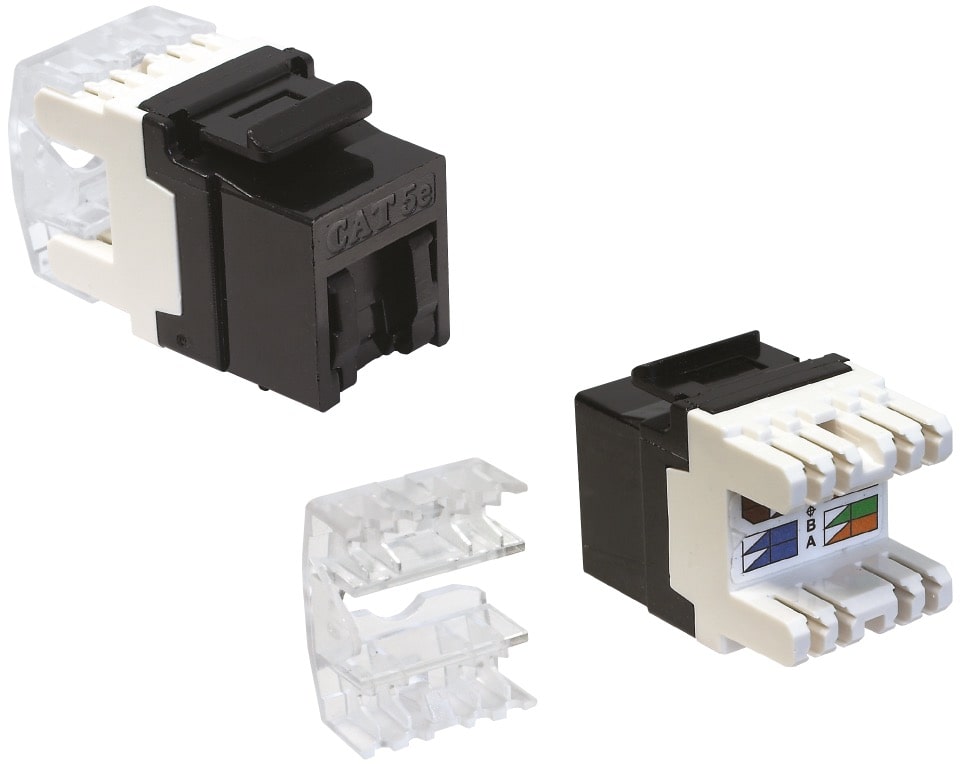

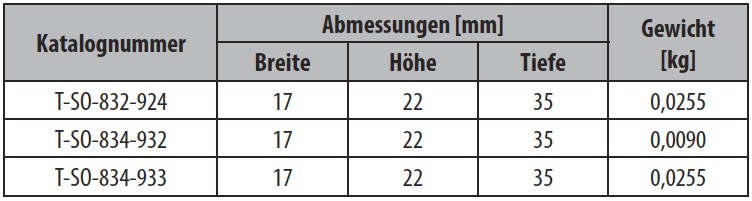

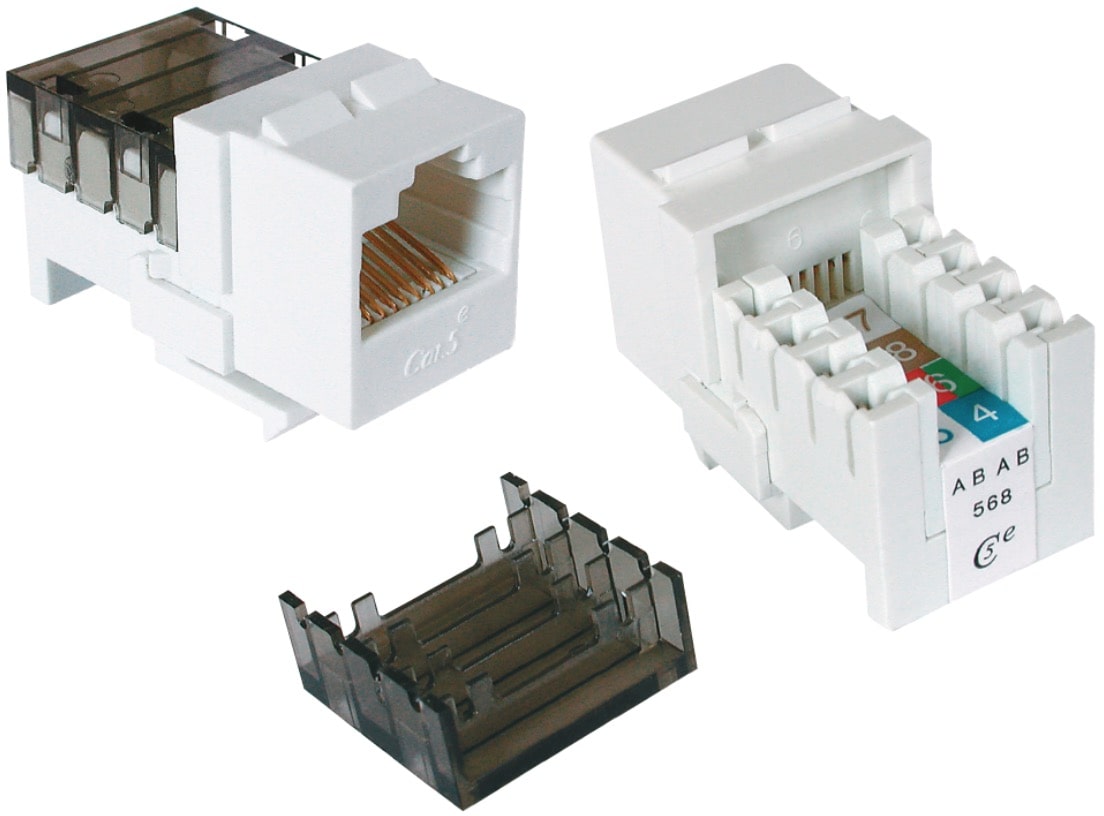

Keystone Jacks Kat. 5e

Die Module RJ45 der Kategorie 5e sind vorgesehen
zur Realisierung sowohl der Nutzerdosen als auch
der Rangierfelder vorgesehen. Mittels der speziellen,
universellen Befestigungselementen lassen sie sich
auf beliebigen Elementen installieren (Patchpanels,
Wandosen).
Anschluss der Kabel in den Sequenzen 568B und 568A
besitzen Vorteile eines universalen LSA-Anschlusses.

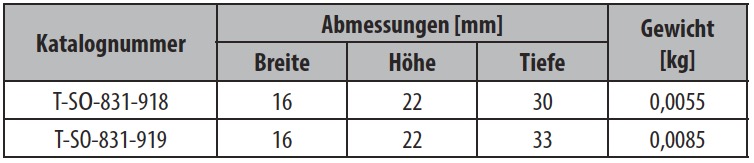

Die Module T-SO-831-918 basieren auf einer
monolithischen Konstruktion aus ABS.
Sonstige Module basieren auf einer Leiterplatte.

Material des Gehäuses: Kunststoff ABS und UL94V0

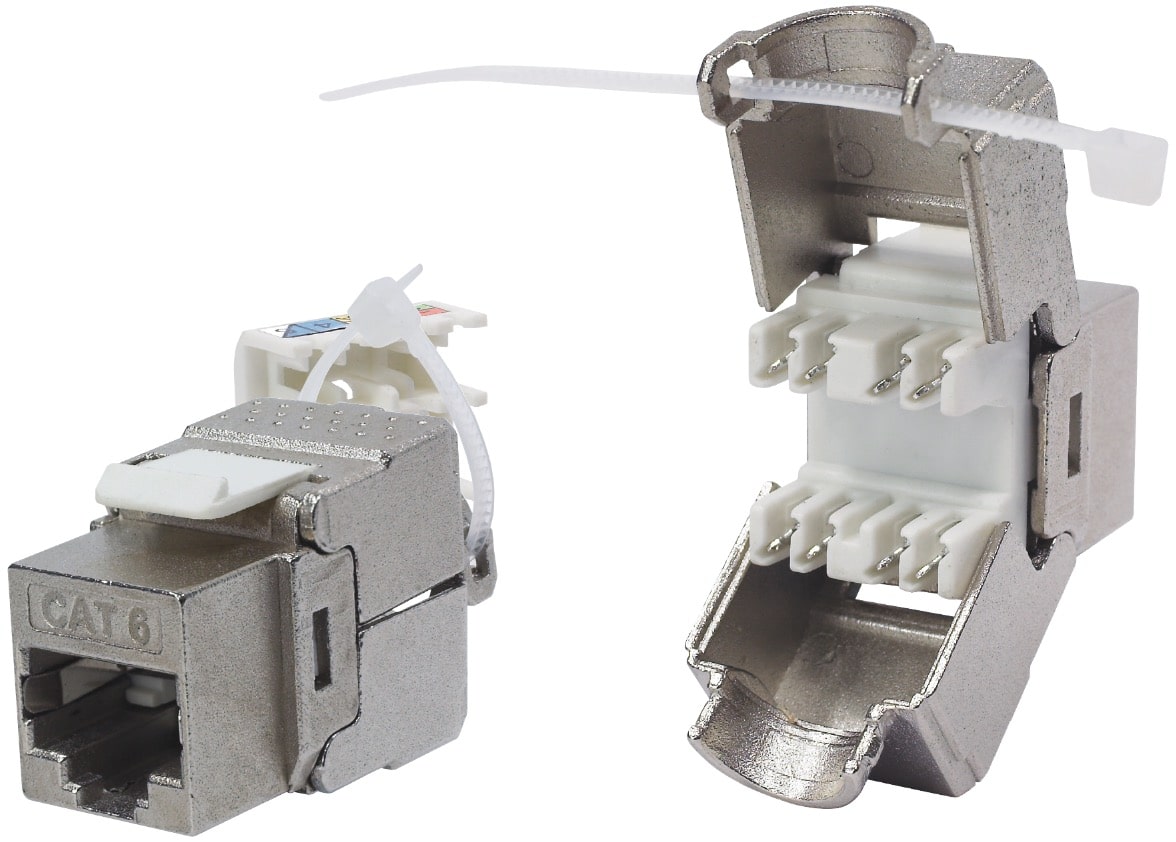

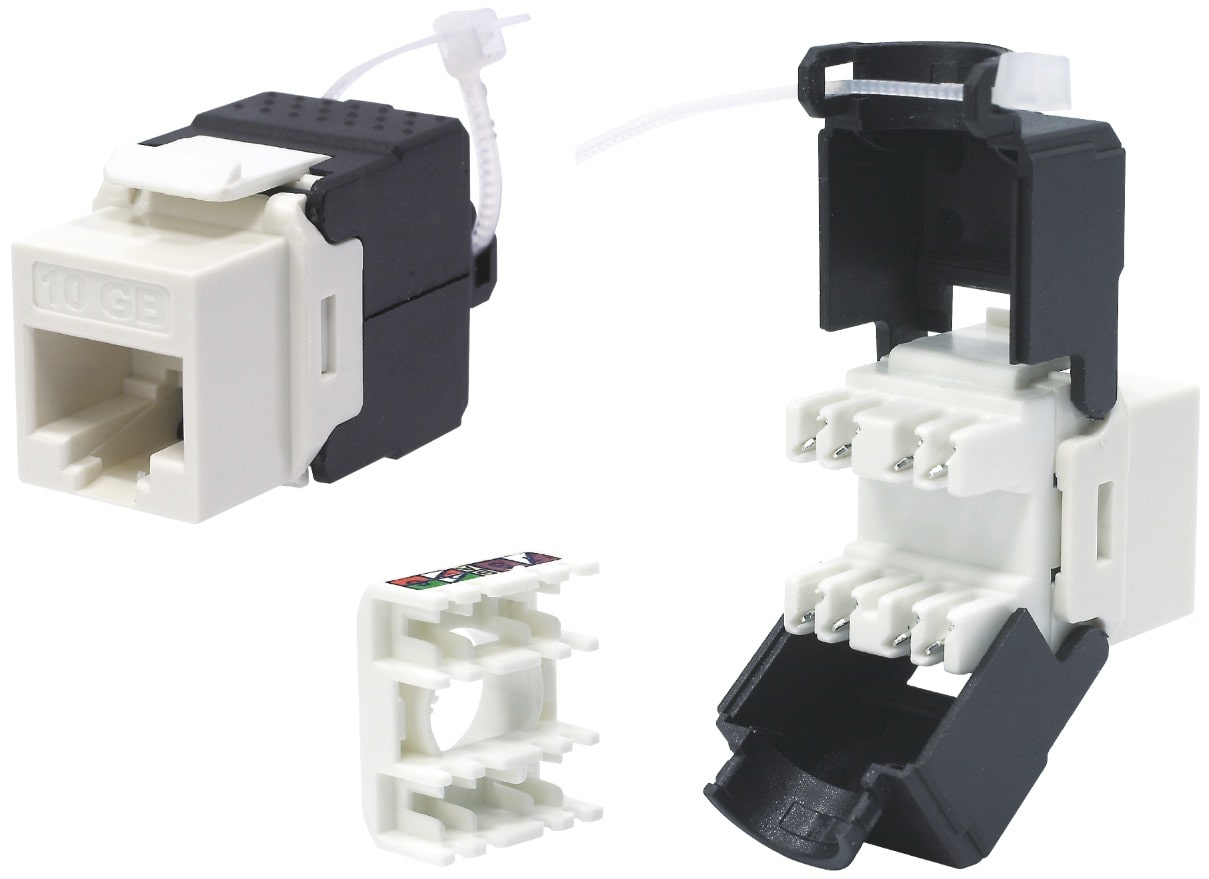

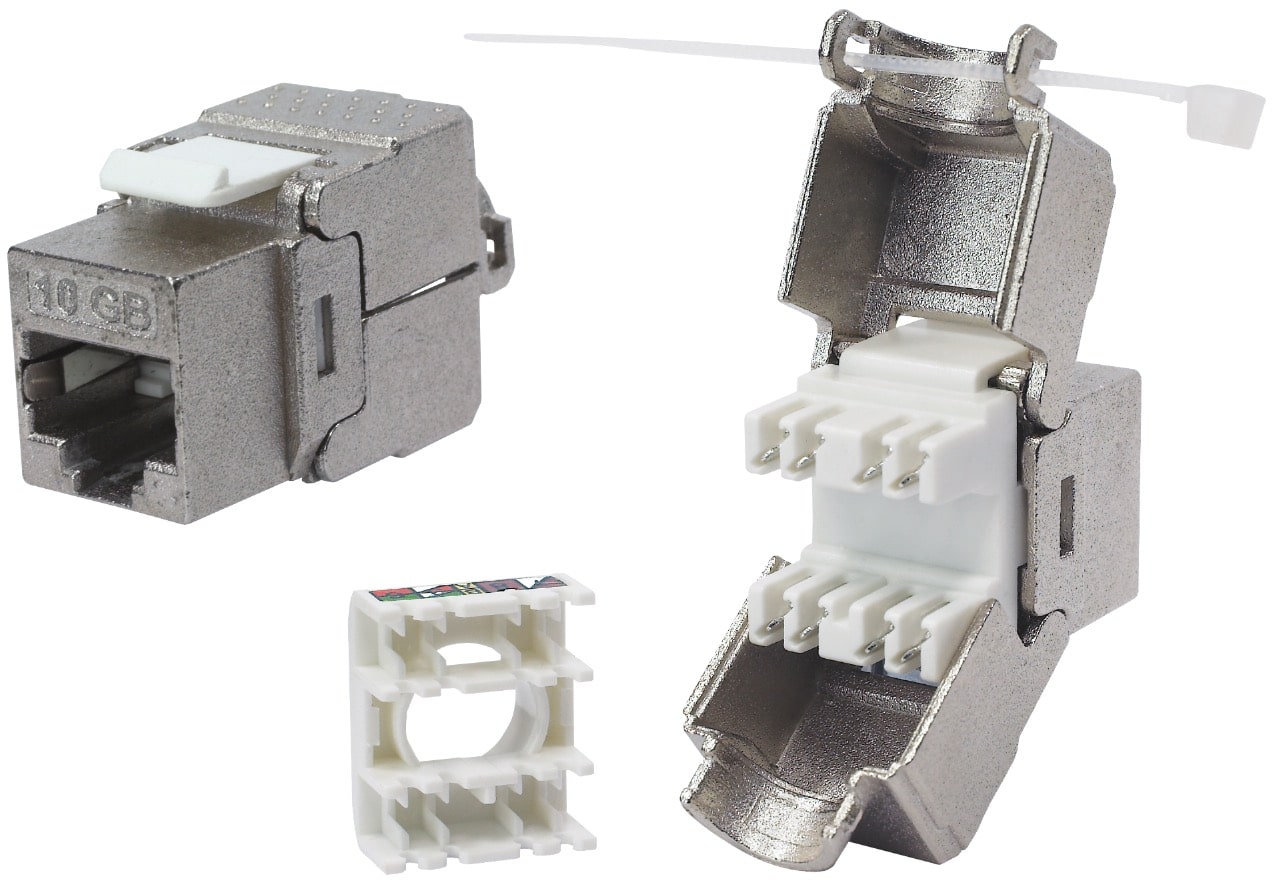

Transmissionsmodule der Kat. 6 und 6A

Die Module RJ45 der Kategorie 6 und 6A sind zur
Realisierung sowohl der Steckdosen als auch der
Rangierfelder vorgesehen. Sie können auf beliebigen
Elementen (Patchpanels, Wanddosen) montiert werden.
Anschluss der Kabel in den Sequenzen 568B und 568A
Besitzen Vorteile eines universalen LSA-Anschlusses.

Material des Gehäuses: Kunststoff ABS und UL94V0
Gehäuse der STP-Keystone: Phosphorbronze

TELEFONISCHES SYSTEM

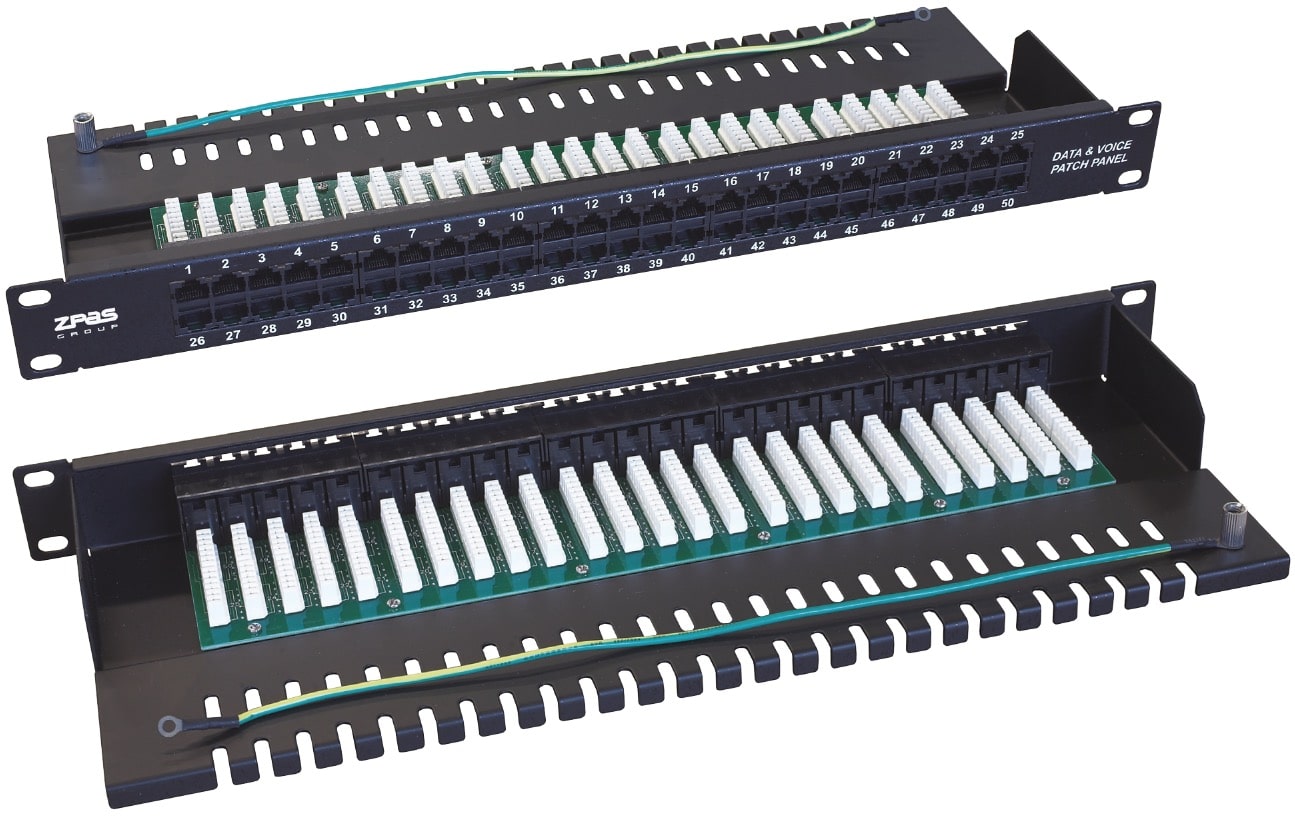

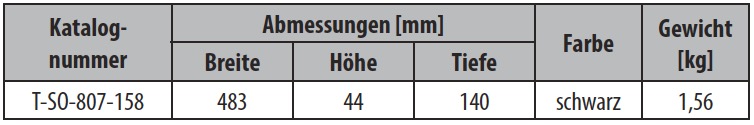

Telefon-Patchpanel

Das 19"-Panel 50 x RJ45 ist zum Abschließen der vertikalen
Verkabelung vorgesehen, welche aus nicht geschirmten
Kabeln (25, 50 Paare) bzw. aus einem 4-paarigem Twister-
Pair gefertigt worden ist.
Sehr hohe Dichte des Rangierfeldes: 50 x 2-paarige
Modularbüchsen RJ45 mit einer Höhe von 1 HE.
Zur Ausstattung des Patchpanels gehören Schrauben,
Käfigmuttern und Kabelbändern.
Im hinteren Bereich des Panels befindet sich ein Fach zur
Befestigung des Kanals mittels der Bänder.

Material: kaltgewalztes Stahlblech
Oberfläche: Pulverlackierung

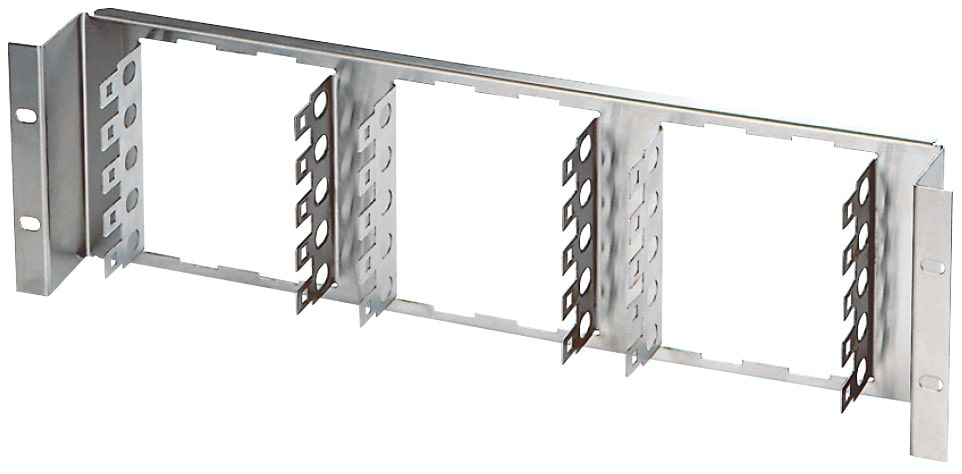

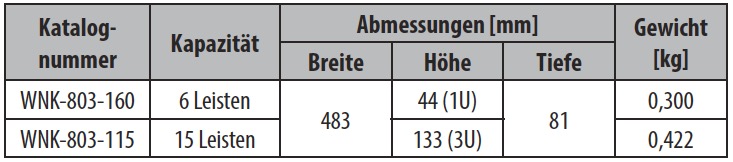

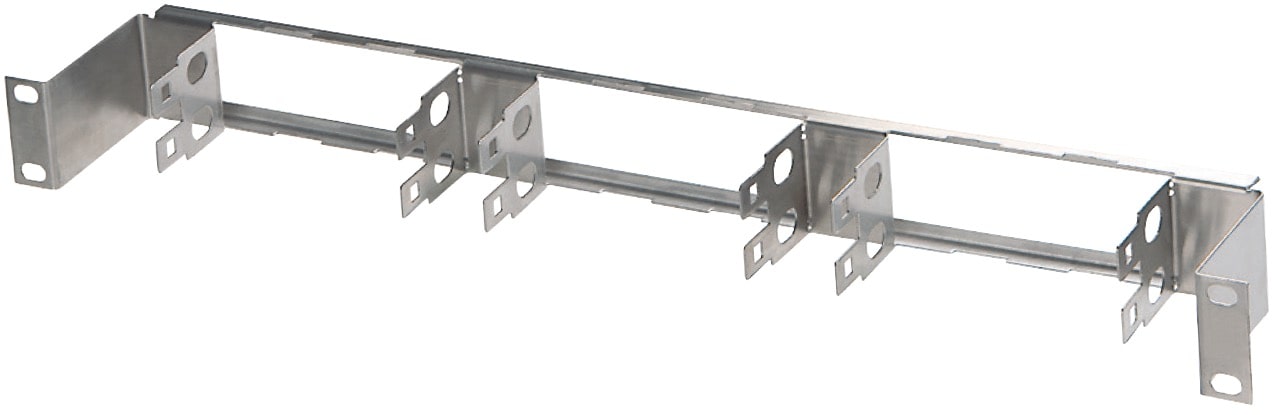

Panel für LSA-Anschlussleisten

Panels der LSA-Anschlussleisten für telefonische Systeme
werden aus Edelstahl hergestellt.
Sie sind mit entsprechenden Profilierungen ausgestattet,
die es ermöglichen, alle Typen der LSA-Anschlussleisten
allein durch die Druckausübung und ohne zusätzliche
Befestigungselemente zu befestigen.

Material: Blech aus Edelstahl, Stärke 0,75 mm
Lackierung: keine

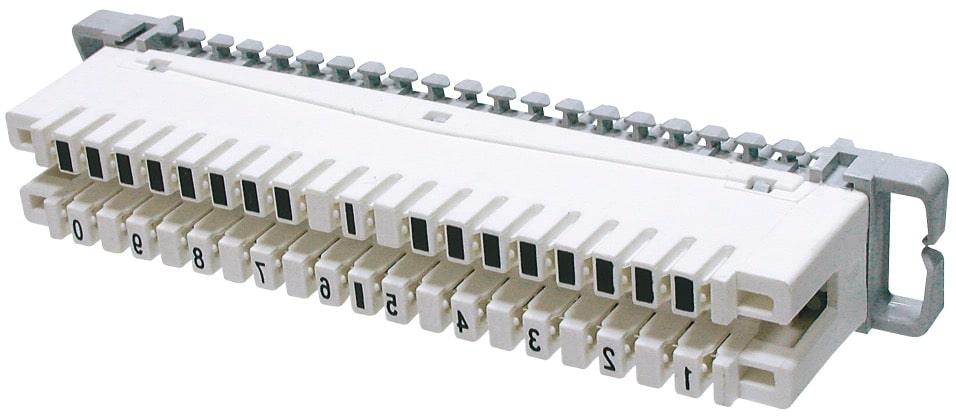

LSA-Anschlussleisten

Trennleiste
Eine Trennleiste ist ein Kernstück eines telefonischen Systems. Sie wird auf dem Panel für LSA-Anschlussleisten bzw. auf einem Klinkenstreifen befestigt. Die Leiste ist mit Schneideklemmen ausgestattet, auf denen Leitern terminiert werden können. Es ist auch möglich, ein Überspannungsschutzmagazin (für Gasableiter) zu installieren. Das Modul ist mit kurzgeschlossenen Kontakten ausgestattet. Mit Hilfe der Isolierungsstifte lässt sich eine beliebige Linie blockieren.

Material des Gehäuses: thermoplastischer Kunststoff UL94VO
Material der Verbindung: Phosphorbronze versilbert
Für Leiter: 0,4 - 0,8 mm
Resistanz der Verbindung: 5 mΩ
Normkonformität: DIN 41611
Kategorie: 3
Gewicht: 0,060 kg
Abmessungen: 124,0 x 19,5 x 40,0 mm
Farbe: weiß

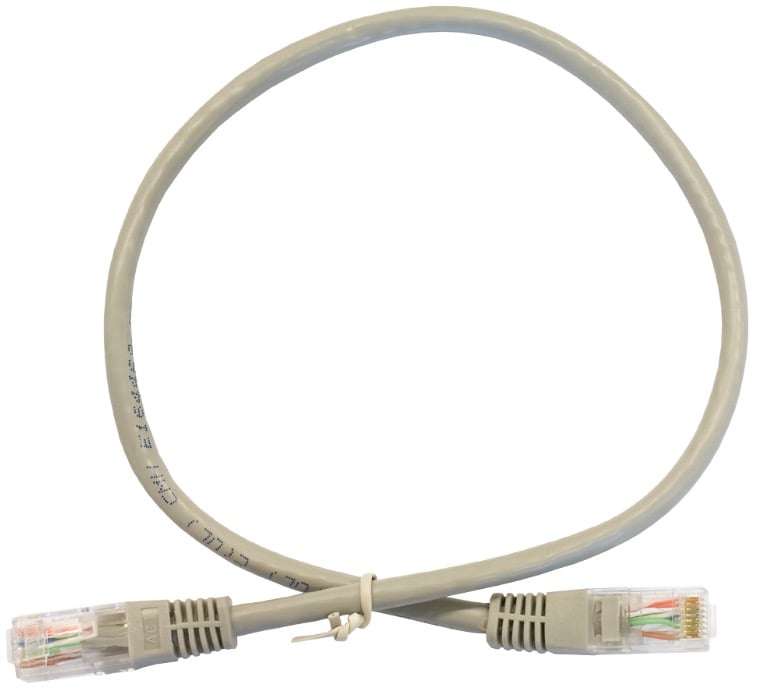

PATCHKABEL

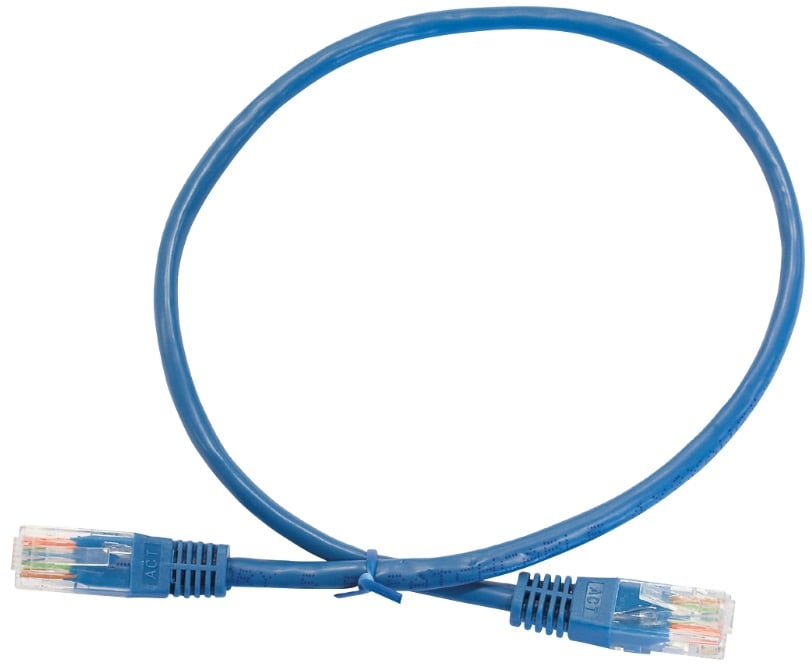

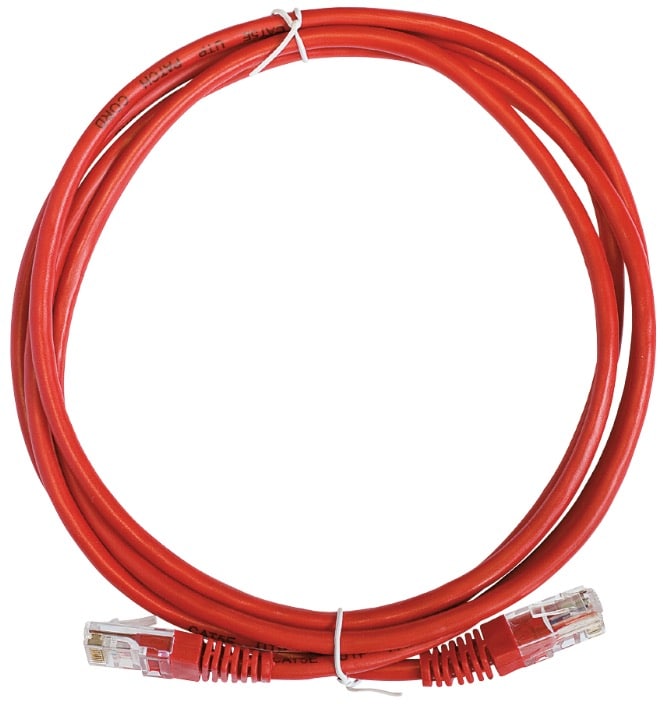

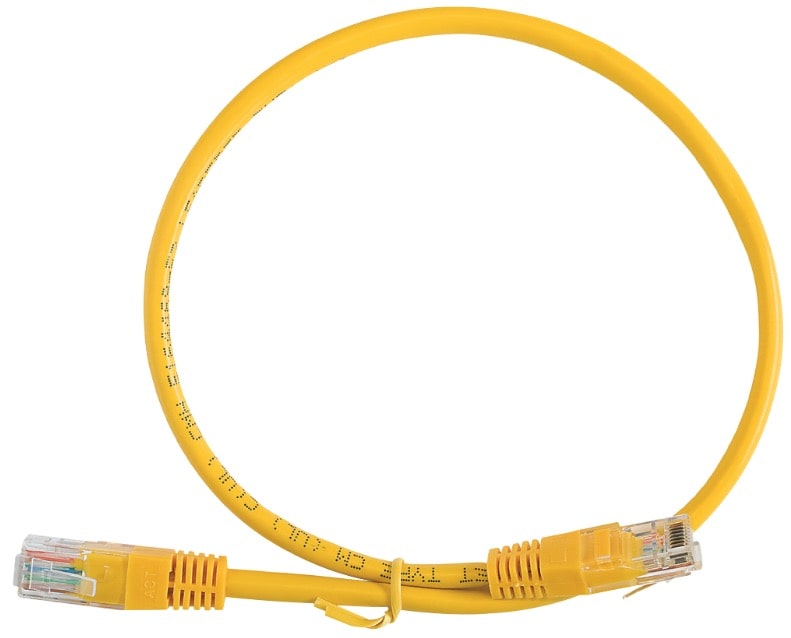

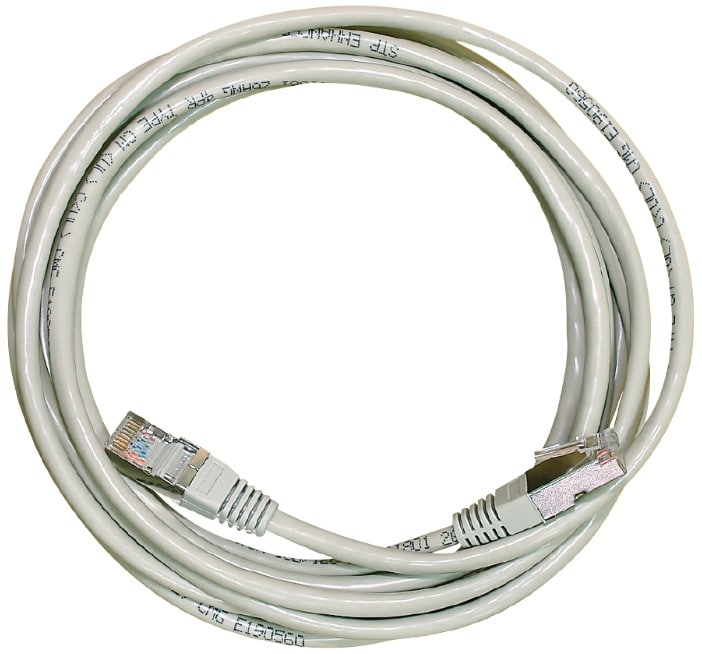

Patchkabel der Kategorie 5e, 6 und 6A

Zum Herstellen von Crossverbindungen in Distributionspunkten und zum Verbinden der
Terminals mit Steckdosen der Nutzer.
Erfüllen die Anforderungen der Kategorien 5e, 6 und 6A
Sequenz 568B.
F/UTP-Kabel sind beständig gegen die Wirkung von Außenstörungen, sie sind vollgeschirmt.
Fünf Standardlängen: 0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m.
Untrennbare Hülle des RJ45-Steckers wird mit der vertikalen Spritzgießmethode
hergestellt.

MECHANISCHE PARAMETER

Material der Kabelisolierung: PVC, LSZH
Material des Gehäuses: Kunststoff UL94V2
Material der Kontakte: Phosphorbronze
Beschichtung der Kontakte: Gold auf Nickel
Lebensdauer: > 750 Zyklen

ELEKTRISCHE PARAMETER

Maximalspannung: > 125 V
Grenzstrom (Maximalstrom): 1,5 A
Resistanz der Isolierung: > 500 MΩ

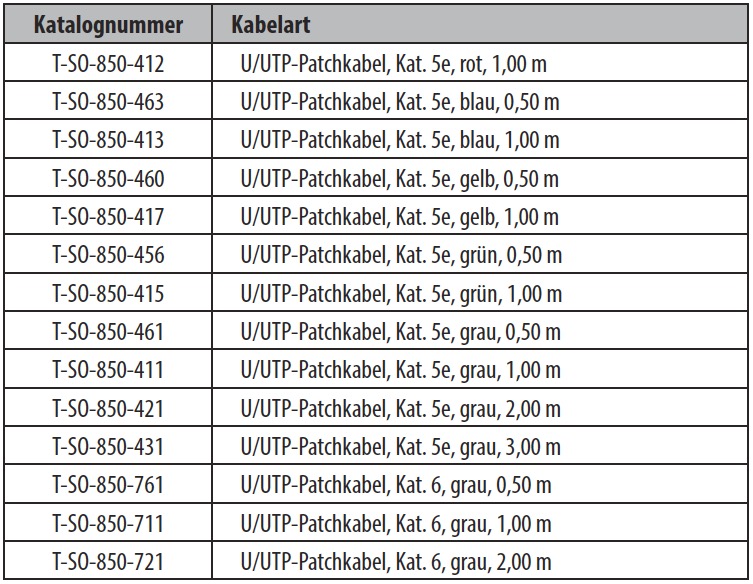

LIEFERBARE TYPEN DER PATCHKABEL

NETZWERKKABEL

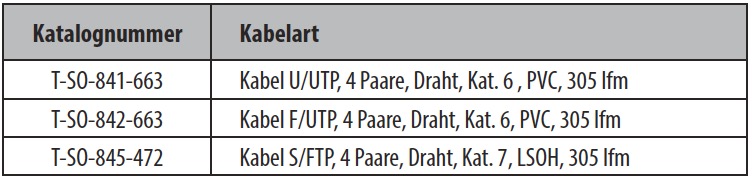

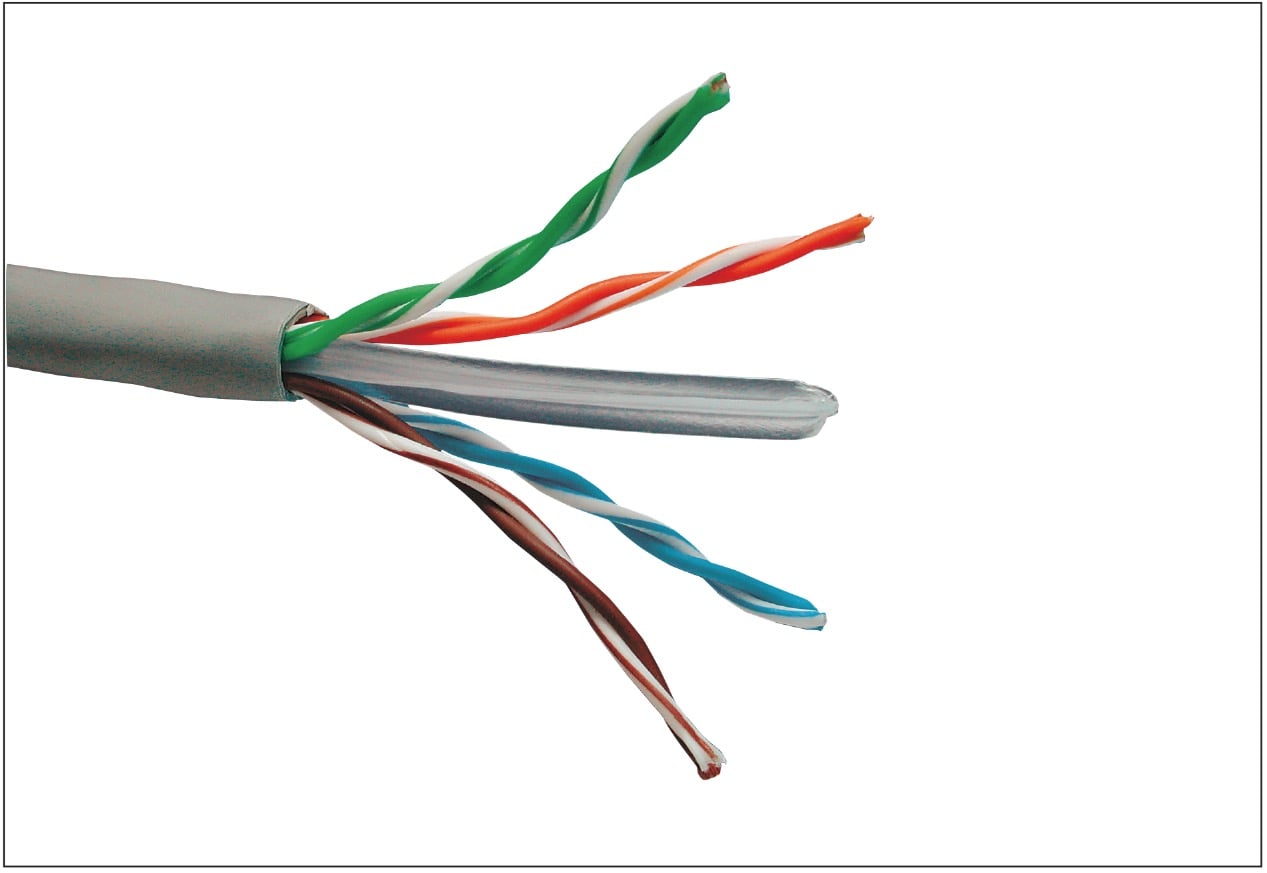

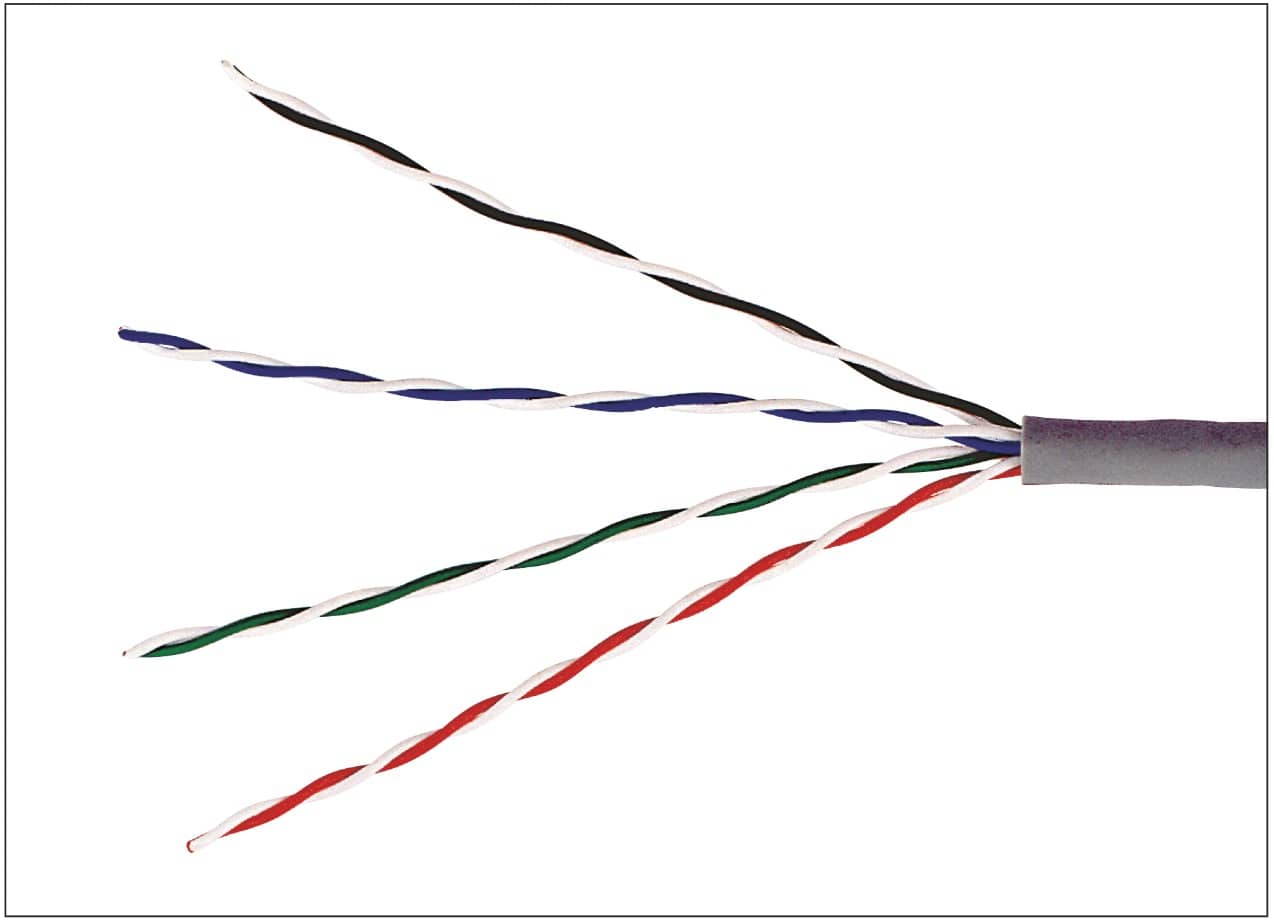

Netzwerkkabel für den Innenbereich

Die U/UTP-Kabel sind für die Ausführung von horizontalen und vertikalen Installationen im Innenbereich von teleinformatischen Netzen vorgesehen, die keinen elektromagnetischen Störungen ausgesetzt sind.
Die F/UTP- und S/FTP-Kabel sind für die Ausführung von horizontalen und vertikalen Installationen im Innenbereich von teleinformatischen Netzen vorgesehen, die besonderen elektromagnetischen Störungen ausgesetzt sind.
Die Kabelbahnen Kategorie 5e sind für die Arbeit bei Frequenzwerten von bis zu 100 MHz mit binärer
Durchflusskapazität von bis zu 1 Gb/s vorgesehen.
Die Kabelbahnen Kategorie 6 sind für die Arbeit bei Frequenzwerten von bis zu 250 MHz mit binärer
Durchflusskapazität von über 1 Gb/s vorgesehen.
Die Kabelbahnen Kategorie 7 sind für die Arbeit bei Frequenzwerten von bis zu 600 MHz mit binärer
Durchflusskapazität von über 1 Gb/s vorgesehen.
Die Kabel sind nicht für den Anschluss von elektrotechnischen Geräten vorgesehen.
Die Kabel sind für den Betrieb bei Umgebungstemperaturen zwischen -20°C und +70°C bestimmt.
Die Kabel in der PVC-Umhüllung können bei Temperaturen von 0°C bis +50°C verlegt werden.
Die Kabel in der Umhüllung aus halogenfreiem Werkstoff können bei Temperaturen von -10°C bis +50°C verlegt werden.
Zulässiger Biegeradius des Kabels ist 4 x Außendurchmesser
gleich.
Die Zugkraft des Kabels sollte 20 N pro Paar nicht
überschreiten.

Normen:
ZN-MADEX-04, ISO/IEC 11801, EN 50173, IEC 61156-5,
EN 50288-3-1 (Cat. 5e), EN 50288-6-1 (Cat. 6),
EN 50288-4-1 (Cat. 7), ANSI/TIA/EIA 568-B.2.
Brennprobe gemäß IEC 60332-1

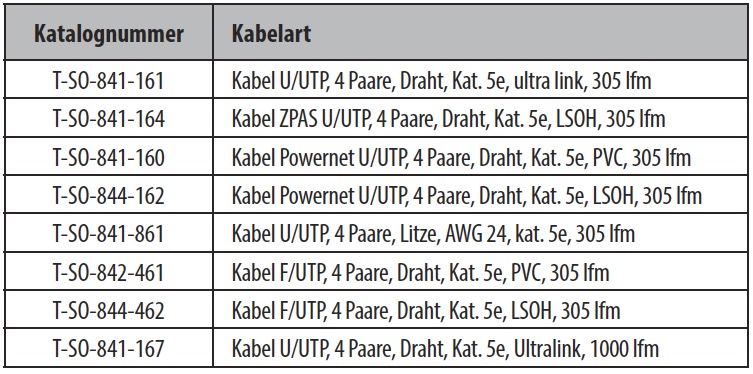

Kabel Kategorie 5e

Es besteht die Möglichkeit, Außenkabel zu liefern, z. B.:
U/UTP-Außenkabel 4 Paare, Draht, Kat. 5e, PE, 305 m
Katalognummer: T-SO-841-173

LWL-PATCHPANEL

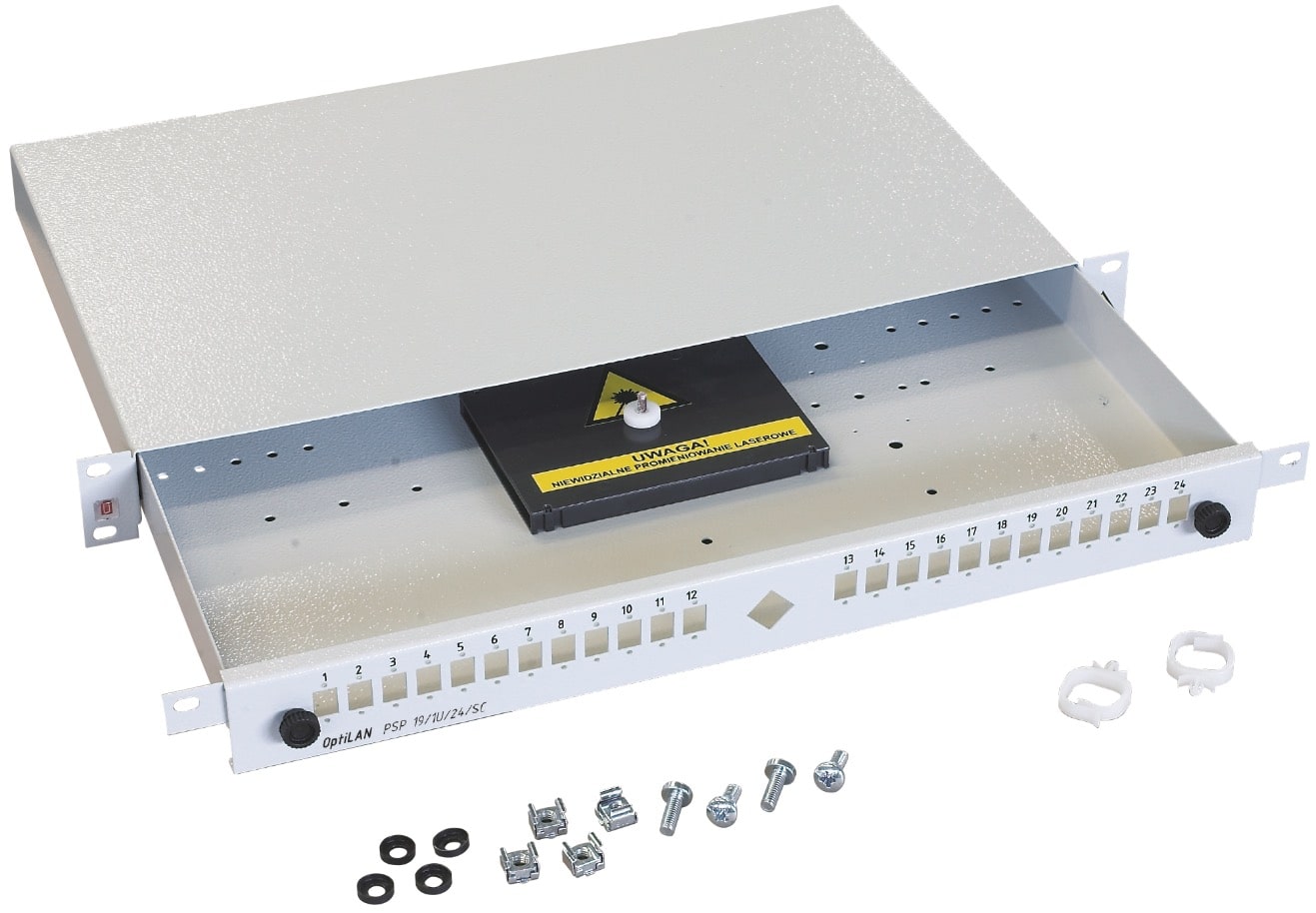

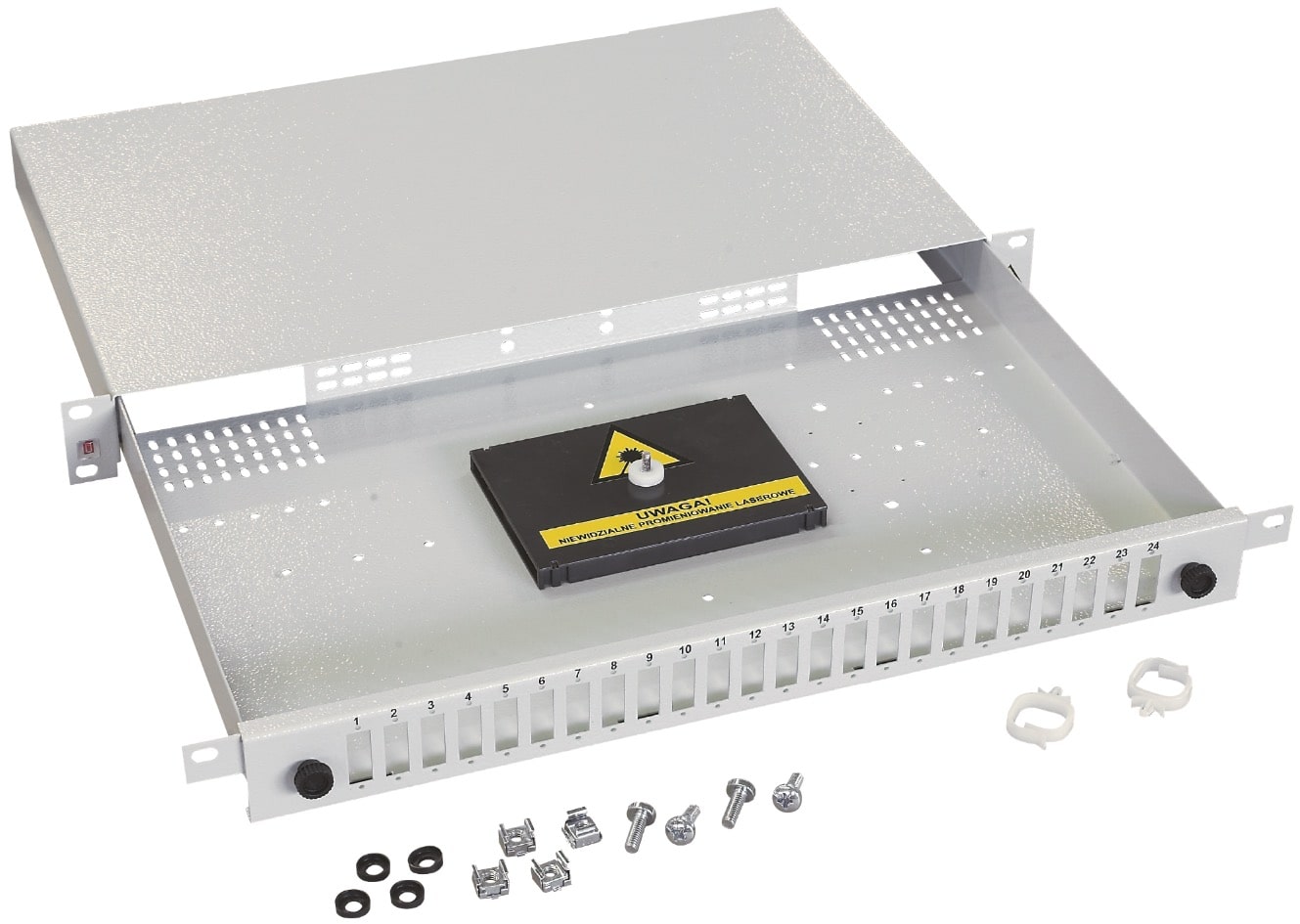

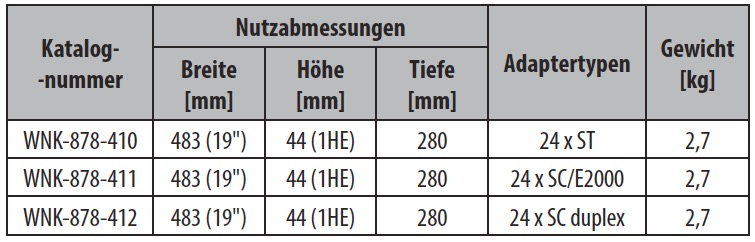

OptiLAN PSP III 19/1HE/24

Vorgesehen zum Einbau in Schränken und Racks (19").
Anzahl der Ports: 24.
Die Öffnungen in den Adapterplatten erlauben es,
Adapter der folgenden Typen zu installieren: ST, SC/E2000,
SC duplex, andere Alternative auf Anfrage.
Das Anschließen von mehreren Kabellinien ist möglich.
Der Raum innerhalb des Verteilers erlaubt es, die Reserve
des Kabelmantels zu lagern.
Griffe, die das Verlegen und die Führung der Pigtails
ermöglichen.
Zweiteilige Konstruktion.
Die Befestigungselemente gehören zum Lieferumfang.

Material: Stahlblech, Stärke 1,5 mm
Oberfläche: Pulverlackierung, RAL 7035

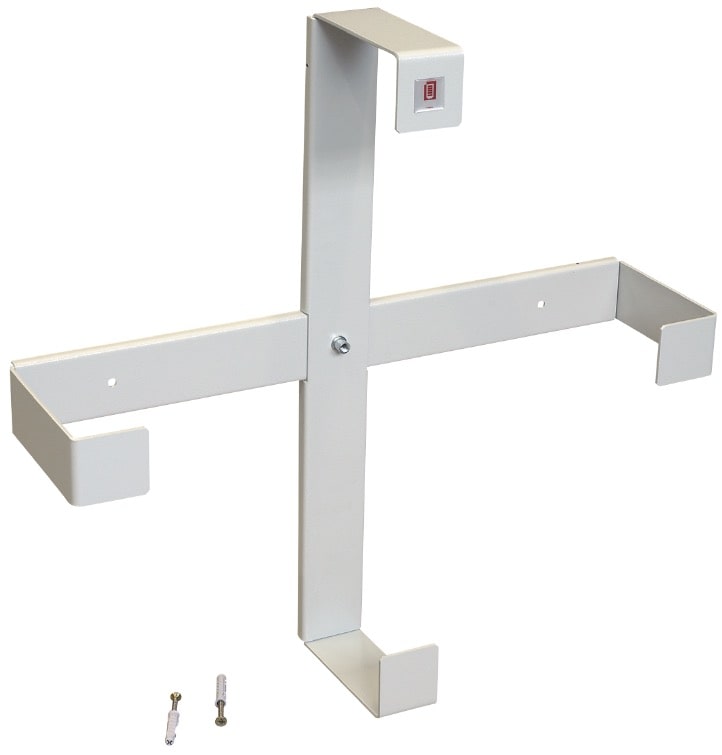

KÄSTEN UND BÜGEL FÜR LWL-KABELRESERVE

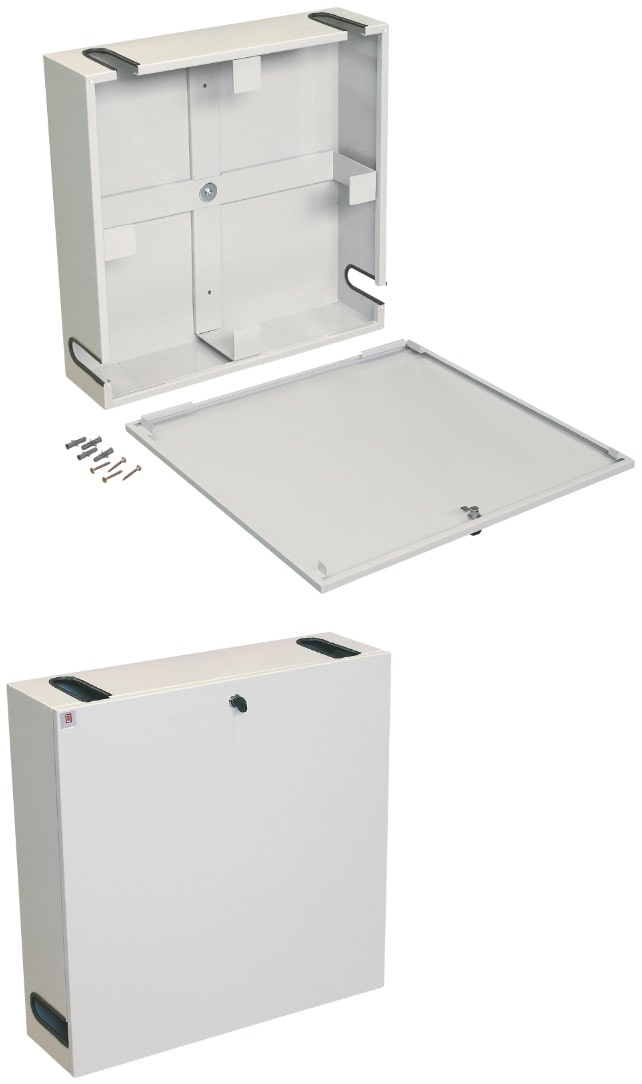

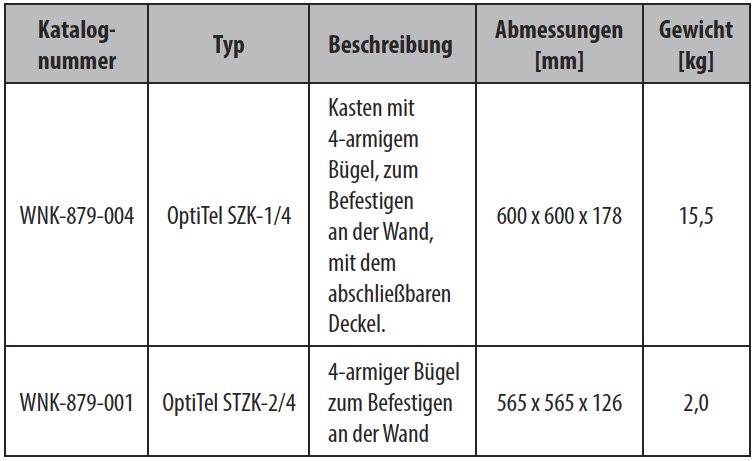

Kabelreserve Kasten SZK mit Bügel SZTK

Ermöglicht die Lagerung der Kabellinienreserve.
Sichern den korrekten Radius der Kabelbiegung.
Vorgesehen für Telekommunikationsund
Informationsnetze.

Maximale Kabellinienreserve: 50-100 m
Material: Stahlblech, Stärke 1,5 mm
Oberfläche: Pulverlackierung, RAL 7035
